Poste relevage Aqualift F XL 200l
Duo, SPF 3000-S3

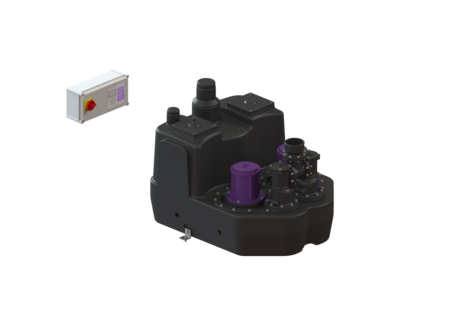

KESSEL Poste relevage Aqualift F XL 200l Duo, Installation double, 400 V, dispositif d’arrêt sans dispositif d’arrêt, avec 2 pompes SPF 3000-S3 submersibles, tapis d'isolation acoustique oui, dispositif d'alarme avec Tube plongeur, mode de fonctionnement S3 – 50 %, refoulement vertical
- Différentes catégories de puissance disponibles
- Capteur de pression pour une détection pneumatique fiable du niveau
- Grande fiabilité de fonctionnement grâce au gestionnaire intelligent (Duo)
Numéro d'article | 11037 |
---|---|
GTIN | 4026092057049 |
Groupe de remise | 50 |

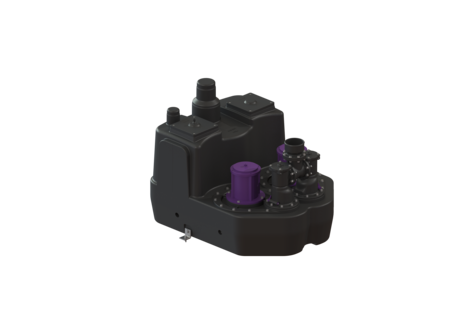

Poste relevage Aqualift F XL 200l Duo, SPF 3000-S3
Le poste de relevage pour eaux usées avec et sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps offre différentes possibilités de raccordement et comporte une trappe d’accès vissée Modèle Nature du système: Installation double Dispositif d’arrêt: sans dispositif d’arrêt Cornière de maintien contre les poussées verticales: oui Plaque d'insonorisation: oui Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: vertical Caractéristiques générales Couleur: noir Norme: EN 12050-1 Nature des eaux usées: Eaux vannes Type d'installation: pose hors sol à l'abri du gel État à la livraison: Prêt au raccordement (raccordement des composants électriques et pièces de jonction à prévoir sur site Modèle de poste: Duo Dimensions Poids net: 102 kg Poids brut: 125 kg Longueur: 980 mm Largeur: 760 mm Hauteur: 788 mm Dimensions d'emballage, longueur: 1650 mm Dimensions d'emballage, largeur: 1150 mm Dimensions d’emballage, hauteur: 890 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 100 Diamètre extérieur (DA) de refoulement: 110 mm Raccord pour la pompe manuelle à membrane (DN): 32 Raccord de purge d’air (DN): 70 Perçage maximal de l’arrivée (DN): 200 mm Diamètre nominal de l’arrivée (DA): 110 mm Diamètre nominal de l’arrivée (DN): 100 mm Nombre d’arrivée: 1 Volume utile: 120 l Volume de la cuve: 200 l Aide à l'installation Pompe: SPF 3000-S3 Nombre de pompes: 2 Poids, pompe: 24 kg Type de raccord: Raccordement direct Courant nominal: 5,4 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,89 Catégorie de protection de la pompe: IP 68 (3m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 47 m³/h Hauteur de relevage maxi: 16 m Régime: 2845 U/min Puissance P1: 3,2 kW Puissance P2: 2,7 kW Mode de fonctionnement: S3 – 50 % Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Comfort Disjoncteur du moteur: oui Dispositif d’alarme: Tube plongeur Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Report d'alarme Câble de 20 m, 2x0,75 qmm | 20162 | Afficher | |
Kit de modification Flotteur d'alarme, poste de relevage | 28014 | Afficher | |
Raccord adaptateur Manchon à bride DN 100, cond. de refoul. | 28020 | Afficher | |
Dispositif antiretour DN 80, fonte grise | 28021 | Afficher | |
Kit compresseur de barbotage à l'air | 28048 | Afficher | |
Raccord adaptateur Manchon à bride DN 80, cond. de refoul. | 28067 | Afficher | |
Adaptateur de bride De DN 80 à DN 100, Fonte grise | 28068 | Afficher | |
Raccord adaptateur Manchon à bride DN 80, cond. de refoul. | 28069 | Afficher | |
Raccord adaptateur Manchon à bride DN 100, cond. de refoul. | 28072 | Afficher | |
Tuyau de raccordement DN 80, L : 200 mm | 28662 | Afficher | |
Tuyau de raccordement DN 100, pour conduites sous press. en PE | 28663 | Afficher | |
Tuyau de raccordement DN80,conduites de refoul. en fonte grise | 28664 | Afficher | |
Tuyau de raccordement DN100,conduit. de refoul. en fonte grise | 28665 | Afficher | |
Dispositif d'arrêt DN 80, Composite, horizontal | 28682 | Afficher | |
Dispositif d'arrêt DN 100, Composite, horizontal | 28683 | Afficher | |
Dispositif d'arrêt DN 100, Composite | 28698 | Afficher | |
Dispositif d'arrêt DN 150, Composite | 28699 | Afficher | |
Raccord à bride DN 100, pour robinetteries en composite | 28712 | Afficher | |
Raccord à bride DN 80, pour robinetteries en composite | 28713 | Afficher | |
Adaptateur de bride DN 80, pour robinetterie en composite | 28714 | Afficher | |
Dispositif d'arrêt DN 80, Composite, verticale | 28715 | Afficher | |
Dispositif d'arrêt DN 80, Composite, vertical avec bride | 28716 | Afficher | |
GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V | 28792 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Kit de modification Flotteur d'alarme, poste de relevage | 28014 | Afficher | |
Entraînement de pompe SPF 3000 400 V, S3, câble de 5 m | 28027 | Afficher | |
Tube plongeur 5 m hose, vis incluses | 28050 | Afficher | |
Kit de rechange bride de pompe avec kit de vis, joint de bride | 28051 | Afficher | |
Tuyau de raccordement DN 100, pour conduites sous press. en PE | 28663 | Afficher | |
Corps de clapet avec tuyau de refoulement, DN 100 | 28677 | Afficher | |
Gestionnaire Comfort 400V 400 V, Aqualift Duo, 2x4,0-6,3 A | 28758 | Afficher | |
Joint DN 150 | 680003 | Afficher | |
Pile Pile 9 V | 680034 | Afficher | |
Joint Bride de pompe | 680045 | Afficher | |
Équerre de fixation avec vis (2 unités) | 680046 | Afficher | |
Kit de vis galvanisées, 14 unités | 680047 | Afficher | |
Bride de pompe SPF 1400 - SPF 4500 | 680050 | Afficher | |
Joint pour SPF 1400 - SPF 4500 | 680052 | Afficher | |
Kit clapet anneau compens., clapet, support battant | 680053 | Afficher | |
Corps de clapet pour postes Duo, sans dispositif d’arrêt | 680061 | Afficher | |
Capot de protection vissé, DN 160 | 680421 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Gestionnaire (schaltgeraet): Comfort
- TÜV marque de test (pruefzeichen): ID 1111241940
- Type d'installation (einbausituation): pose hors sol à l'abri du gel
- Pompe (pumpe): SPF 3000-S3
- Type de rotor (laufrad_typ): Roue vortex
- Dispositif d’arrêt (absperreinrichtung): sans dispositif d’arrêt
