Techniques d'évacuation et isolation acoustique : ce qu'il faut savoir

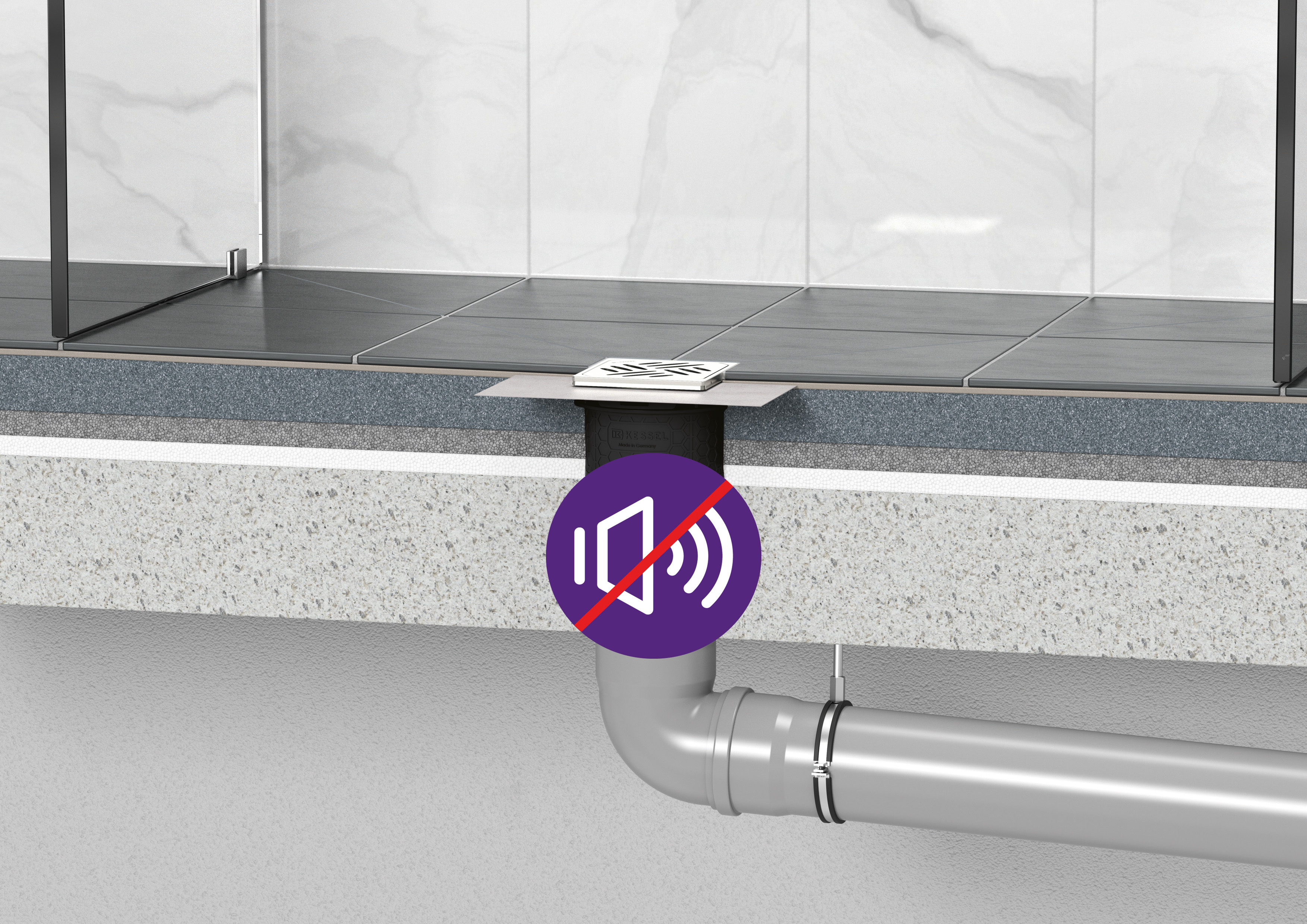

Au niveau des siphons de sol, par exemple, des bruits sont générés par les pas ou l'écoulement de l'eau. C'est pourquoi, pour garantir une isolation acoustique conforme aux normes dans les bâtiments, il faut s'assurer que les siphons installés ne dépassent pas les niveaux sonores maximaux autorisés. À cet égard, outre l'efficacité acoustique des siphons eux-mêmes, il convient également de prendre en compte des facteurs externes tels que l'architecture, les matériaux de construction et les matériaux isolants. Vous trouverez ici les informations essentielles concernant l'insonorisation des siphons de sol.
Exigences en matière d'isolation acoustique pour les siphons de sol
Les exigences minimales en matière d'isolation acoustique des siphons de sol et la procédure à suivre pour déterminer le niveau sonore sont définies dans la norme DIN 4109. Par ailleurs, la directive VDI 4100 relative à l'isolation acoustique dans les bâtiments résidentiels recommande des valeurs différentes de celles prévues par la norme.
Effet d'insonorisation des écoulements KESSEL
Les écoulements KESSEL présentent d'excellentes propriétés d'insonorisation, comme l'ont confirmé les mesures effectuées par l'Institut Fraunhofer de Stuttgart. Les valeurs mesurées pour tous les écoulements sont largement inférieures aux exigences les plus strictes de la norme DIN 4109 et de la directive VDI 4100. (Vous pouvez consulter les rapports d'essai correspondants sur les pages produits respectives.) Le Joint d'étanchéité Quick-Fit, disponible en accessoire, permet en outre d'augmenter l'efficacité de l'insonorisation de 30 % supplémentaires.

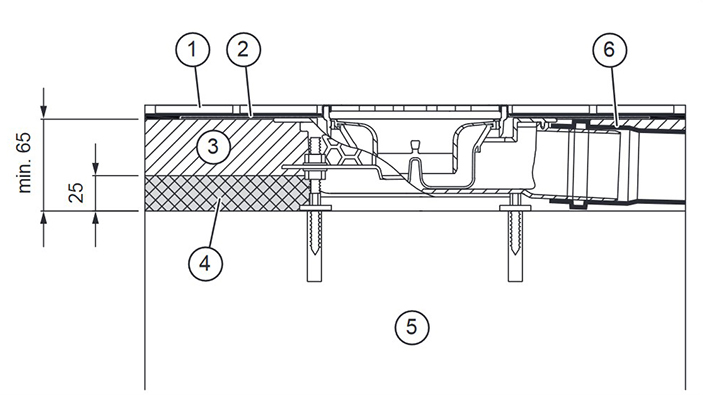

Le certificat « L'ultraplat 54» de l'Institut Fraunhofer P-BA 206/2018
- Carrelage
- Étanchéité de liaison et colle à carrelage
- Chape
- isolation acoustique
- Dalle en béton
- PE-Gaine de Protection de 4 mm

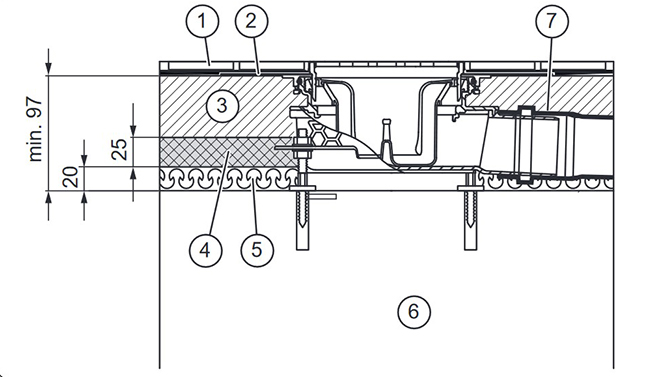

« L'ultraplat 79» P-BA 205/2018 de l'Institut Fraunhofer pour les femmes
- Carrelage
- Étanchéité de liaison et colle à carrelage
- Chape
- isolation acoustique
- isolation thermique
- Dalle en béton
- PE-Gaine de Protection de 4 mm
Rapports d'essai KESSEL | Norme / Directive | UG arrière (diagonale) | DIN 4109 | VDI 4100 |
| « L'ultraplat » DN 50 + grille à fentes sans aide au montage Rapport d'essai : P-BA 236/2013 | DIN 4109 VDI 4100 | 12 dB(A) 10 dB(A) | Exigence minimale 30 dB(A) Exigence renforcée 25 dB(A) | Exigence minimale SSt I ≤ 30 dB(A) Exigence renforcée SSt III ≤ 22 dB(A) - ≤ 24 dB(A) |
| Ultra-plat 54 DN 50 + grille à fentes avec aide au montage + absorbeur de bruit et de tassement | DIN 4109 VDI 4100 | 18 dB(A) 14 dB(A) | ||
| Ultraflach 79 DN 50 + grille à fentes avec aide au montage + absorbeur de bruit et de tassement | DIN 4109 VDI 4101 | 15 dB(A) 11 dB(A) | ||
| Practicus vertical DN 100 + Variofix Rapport d'essai : P-BA 237/2013 | DIN 4109 VDI 4102 | 18 dB(A) 15 dB(A) | ||
| Ecoguss vertical DN 100 + rehausse Linearis Comfort Rapport d'essai : P-BA 238/2013 | DIN 4109 VDI 4103 | 23 dB(A) 20 dB(A) | ||
| Ecoguss vertical DN 100 + rehausse Comfort + Fire-Kit + Quick Fit Rapport d'essai : P-BA 239/2013 | DIN 4109 VDI 4104 | 16 dB(A) 14 dB(A) | ||

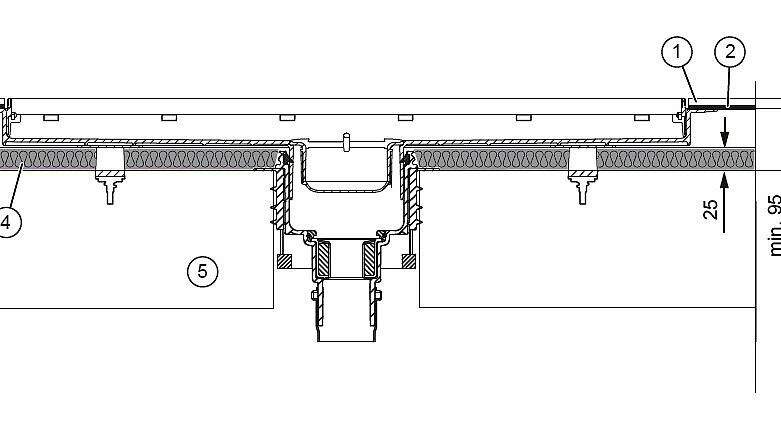

| Caniveau de douche Linearis Comfort 850 mm Rapport d'essai : P-BA 240/2013 | DIN 4109 VDI 4105 | 17 dB(A) 13 dB(A) | ||
| Caniveau de douche Linearis Compact 750 mm Rapport d'essai : P-BA 241/2013 | DIN 4109 VDI 4106 | 14 dB(A) 10 dB(A) | ||
| Caniveau mural Scaca Rapport d'essai : P-BA 242/2013 | DIN 4109 VDI 4107 | 17 dB(A) 14 dB(A) | ||

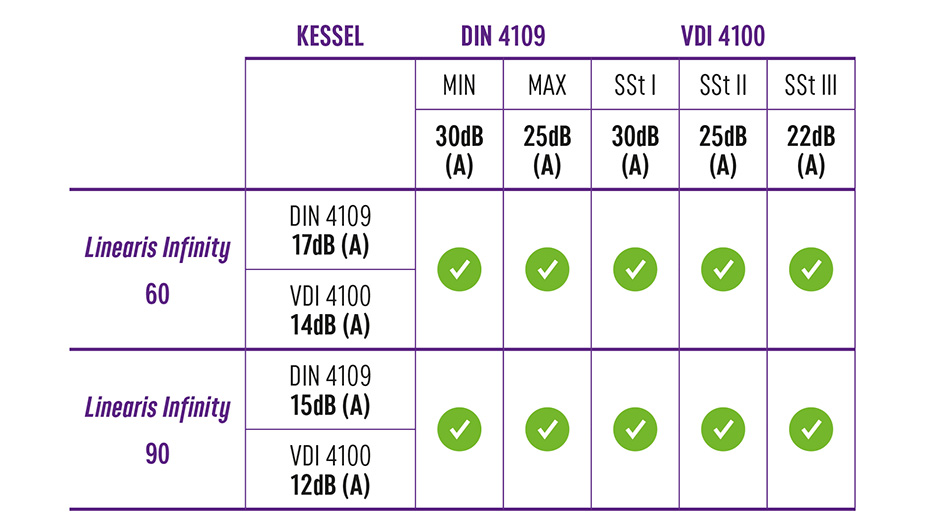

| Infinity 60 + absorbeur de bruit et de tassement Rapport d'essai : P-BA 24232/2021 | DIN 4109 VDI 4108 | 17 dB(A) 14 dB(A) | ||
| Infinity 90 + absorbeur de bruit et de tassement Rapport d'essai : P-BA 24/2021 | DIN 4109 VDI 4109 | 15 dB(A) 12 dB(A) |
Détail important : l'absorbeur de bruit et de tassement
Il ressemble à une cheville classique, mais offre bien plus : l'absorbeur de bruit et de tassement de KESSEL agit comme un isolant acoustique entre le corps d'évacuation et la dalle en béton. Il atteint ainsi d'excellentes performances en matière d'isolation acoustique, bien en dessous des exigences des normes VDI et DIN 4100. Souvent, l'isolation acoustique doit être achetée séparément, mais avec le caniveau de douche LinearisInfinity, elle est incluse de série dans le détail de livraison. Avec le siphon de salle d'eau « L'ultraplat », elle fait partie intégrante du kit d'installation.
