Classe de charge pour les systèmes de drainage

Normes et classification

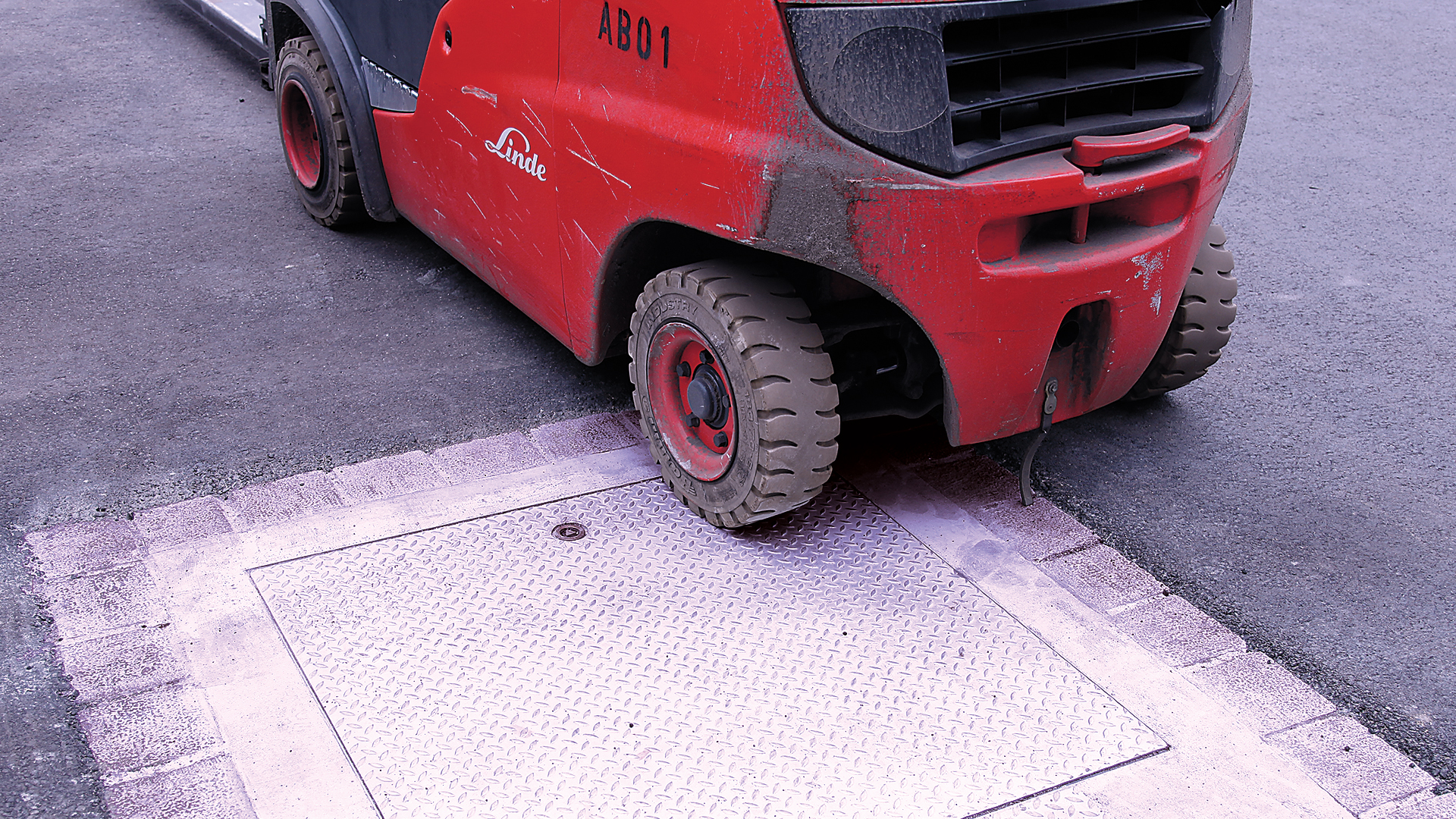

Classe de charge en extérieur avec passage de véhicules

Choix des produits de drainage : tenir compte des classes de charge !

Les couvercles de recouvrement des produits de drainage destinés à être enterrés, tels que les écoulements, les séparateurs et les stations de relevage, doivent résister aux charges maximales possibles sur le lieu d'installation. La charge d'essai à laquelle un couvercle de recouvrement a été testé est indiquée par sa classe de charge. Il est impératif d'en tenir compte lors du choix du produit ; en cas de doute, il convient de choisir la classe de charge supérieure. Le choix de la classe appropriée relève de la responsabilité du concepteur.

Classe de charge pour les écoulements à l'intérieur et à l'extérieur des bâtiments

conformément à la norme DIN EN 1253-1

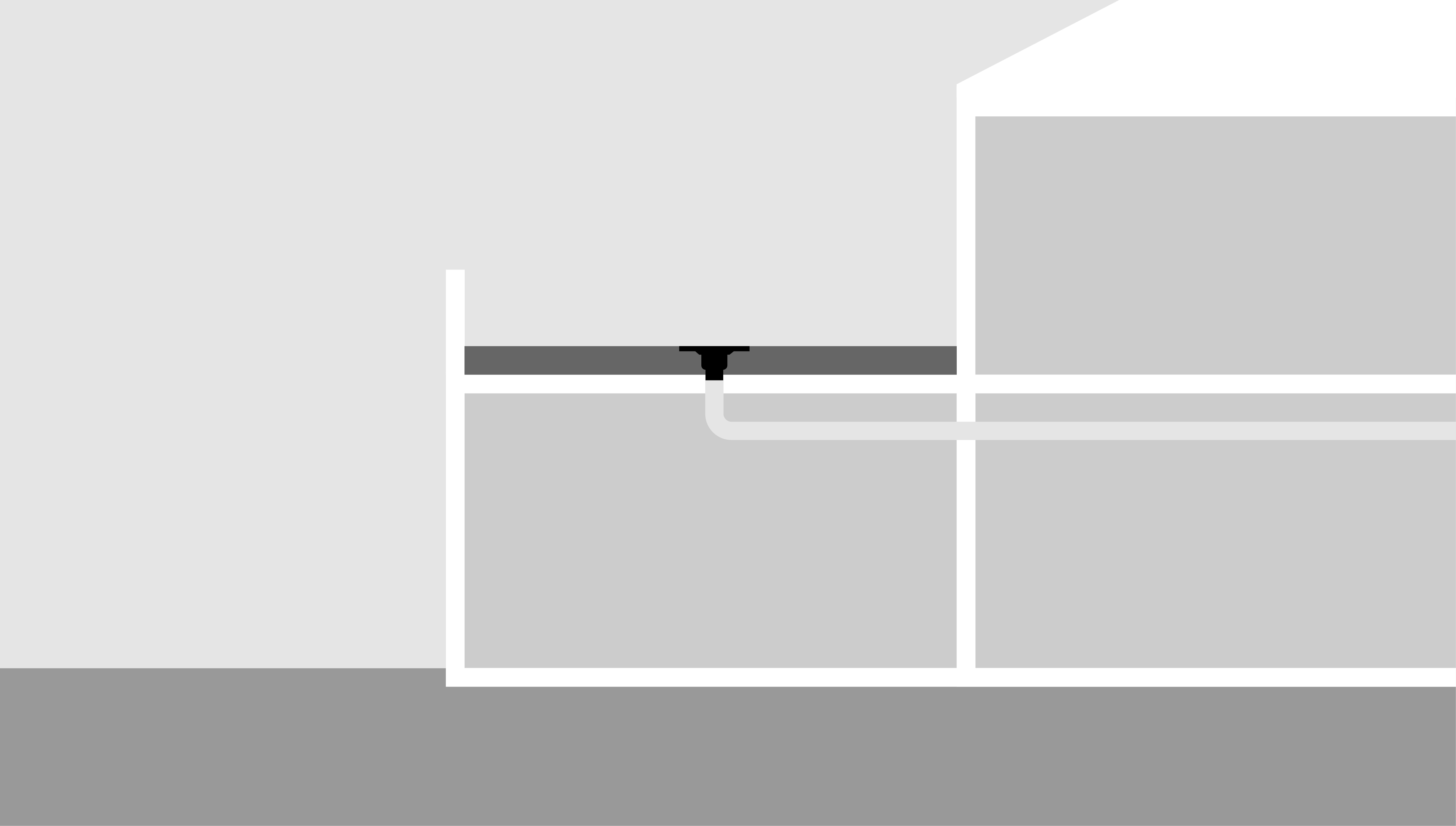

Classe H 1,5

Charge d'essai : environ 150 kg
Surfaces sur lesquelles aucune charge n'est prévue

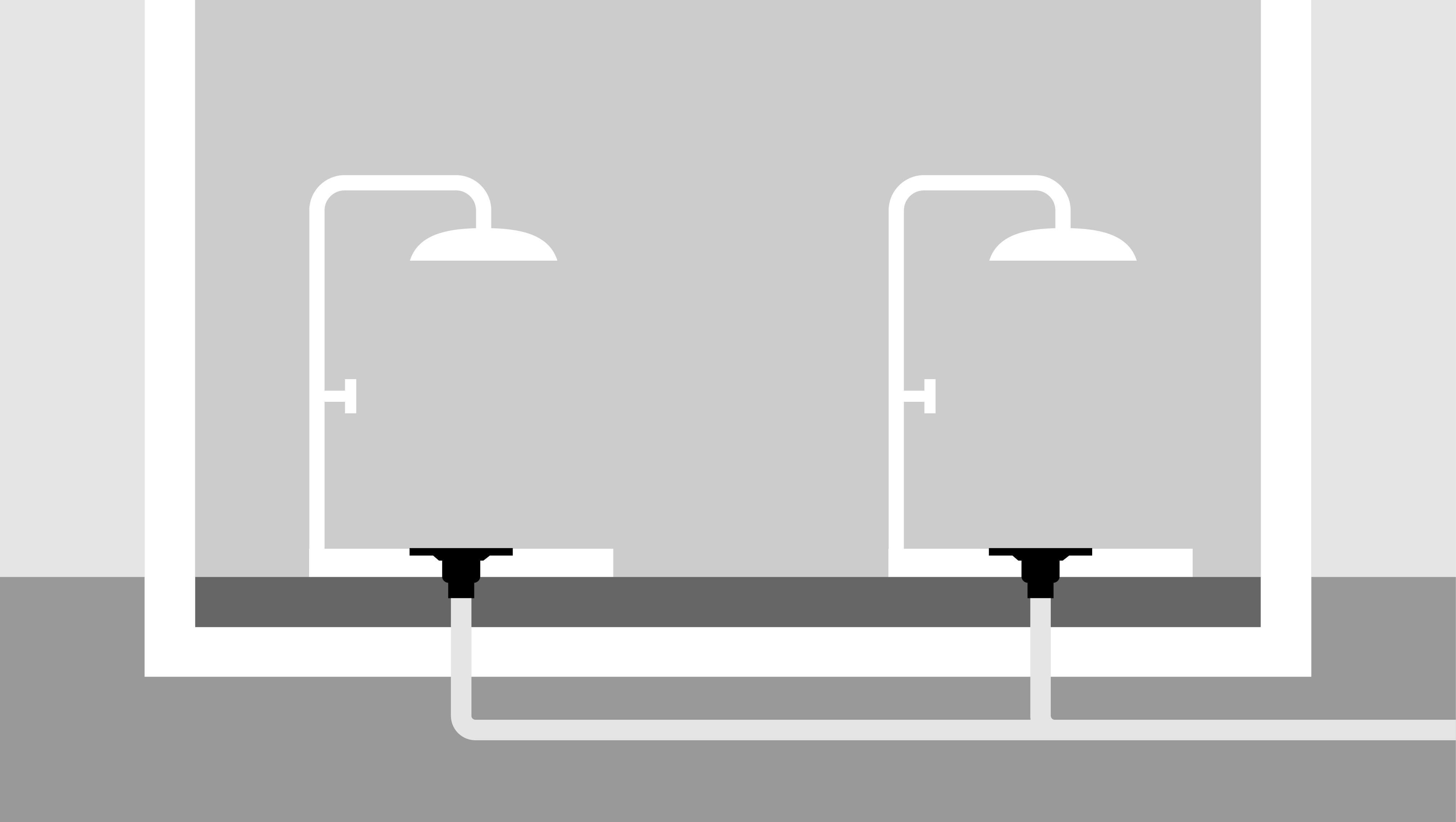

Classe K 3

Charge d'essai : environ 300 kg
Surfaces sans circulation automobile, telles que les logements, les bâtiments commerciaux et certains bâtiments publics

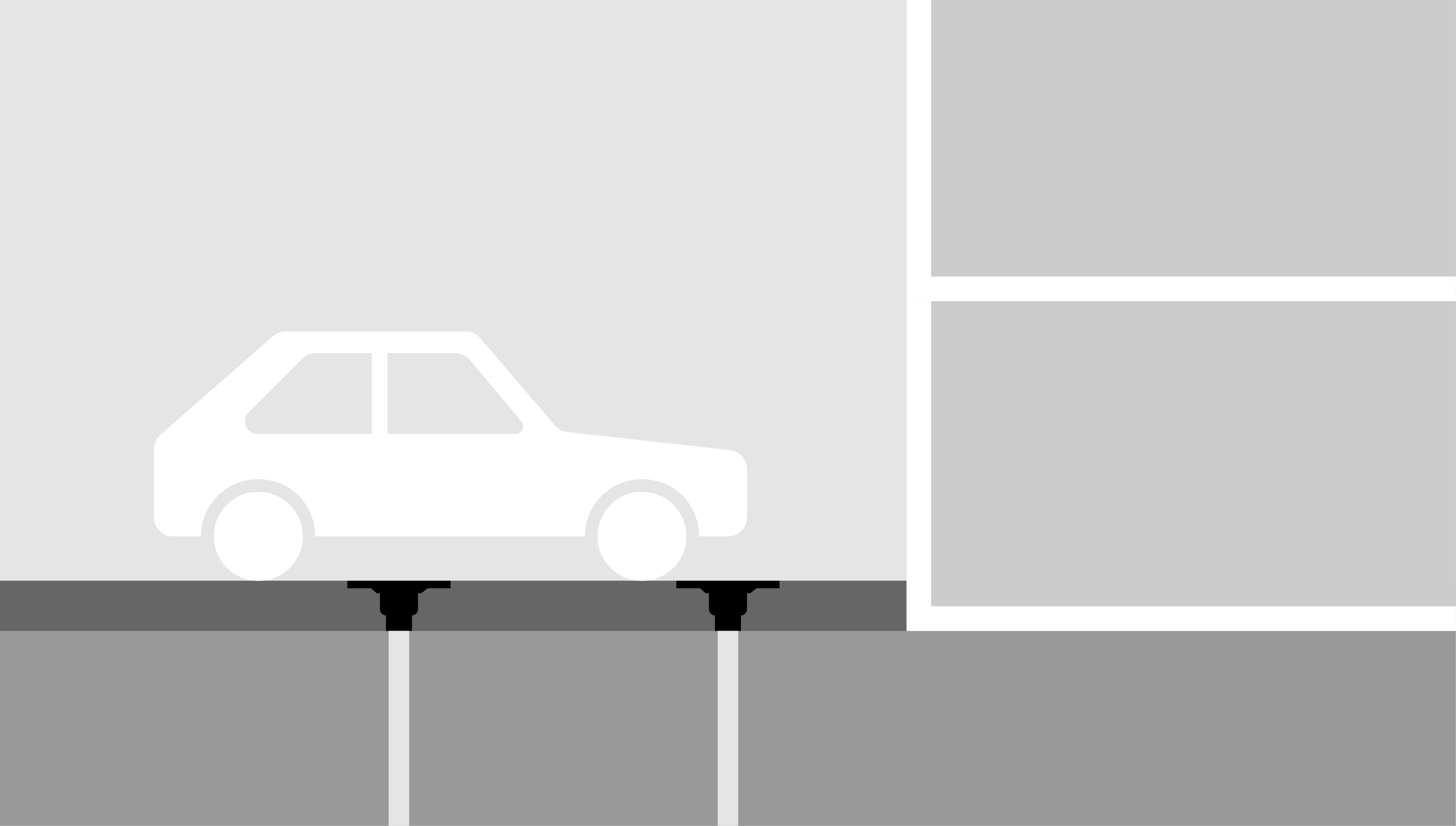

Classe L 15

Charge d'essai : environ 1,5 t
Surfaces soumises à un trafic routier léger, comme dans les locaux à usage commercial et les espaces publics

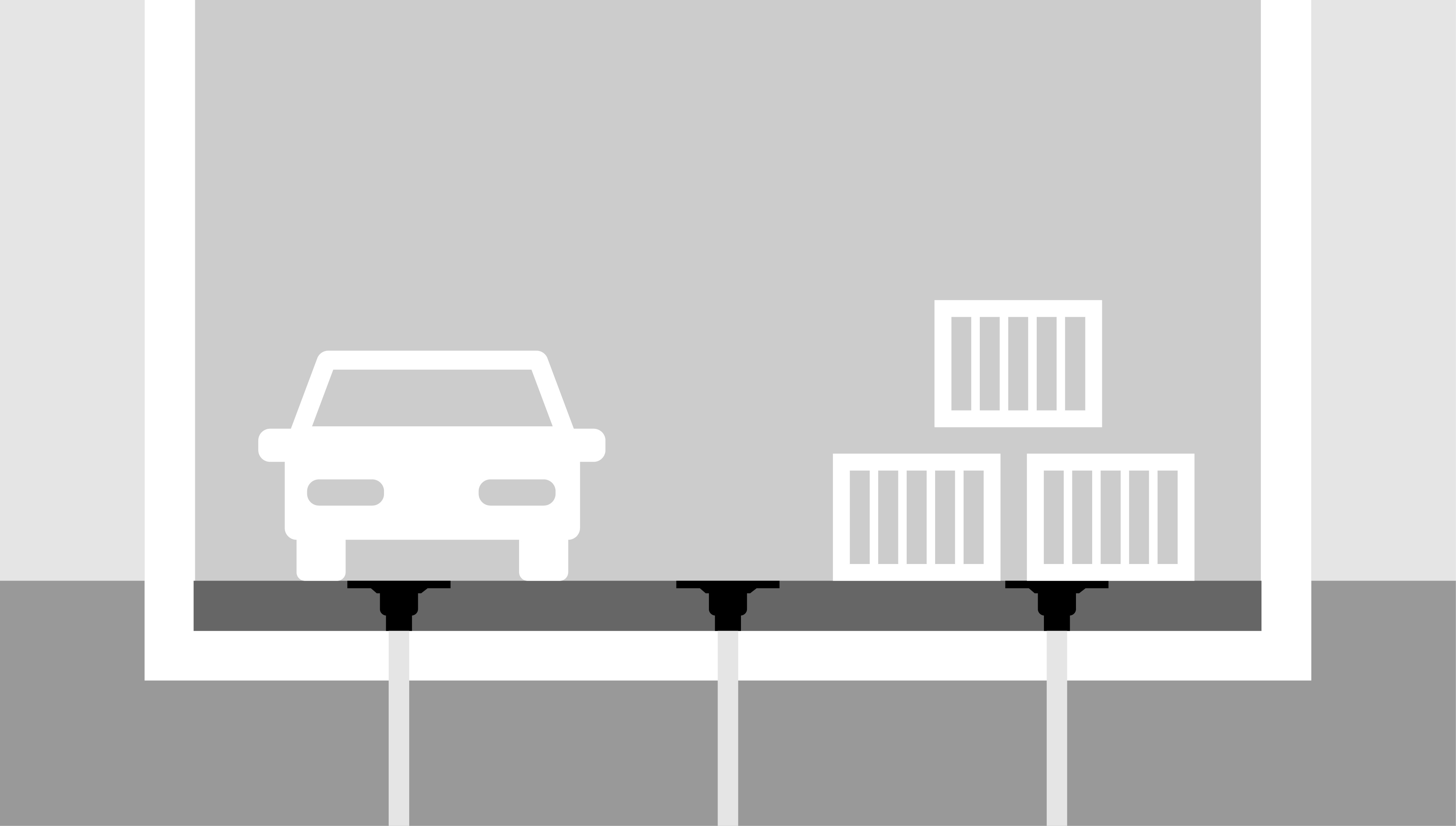

Classe R 50

Charge d'essai : environ 5 t
Zones soumises à la circulation de véhicules, comme dans les locaux à usage commercial et les usines

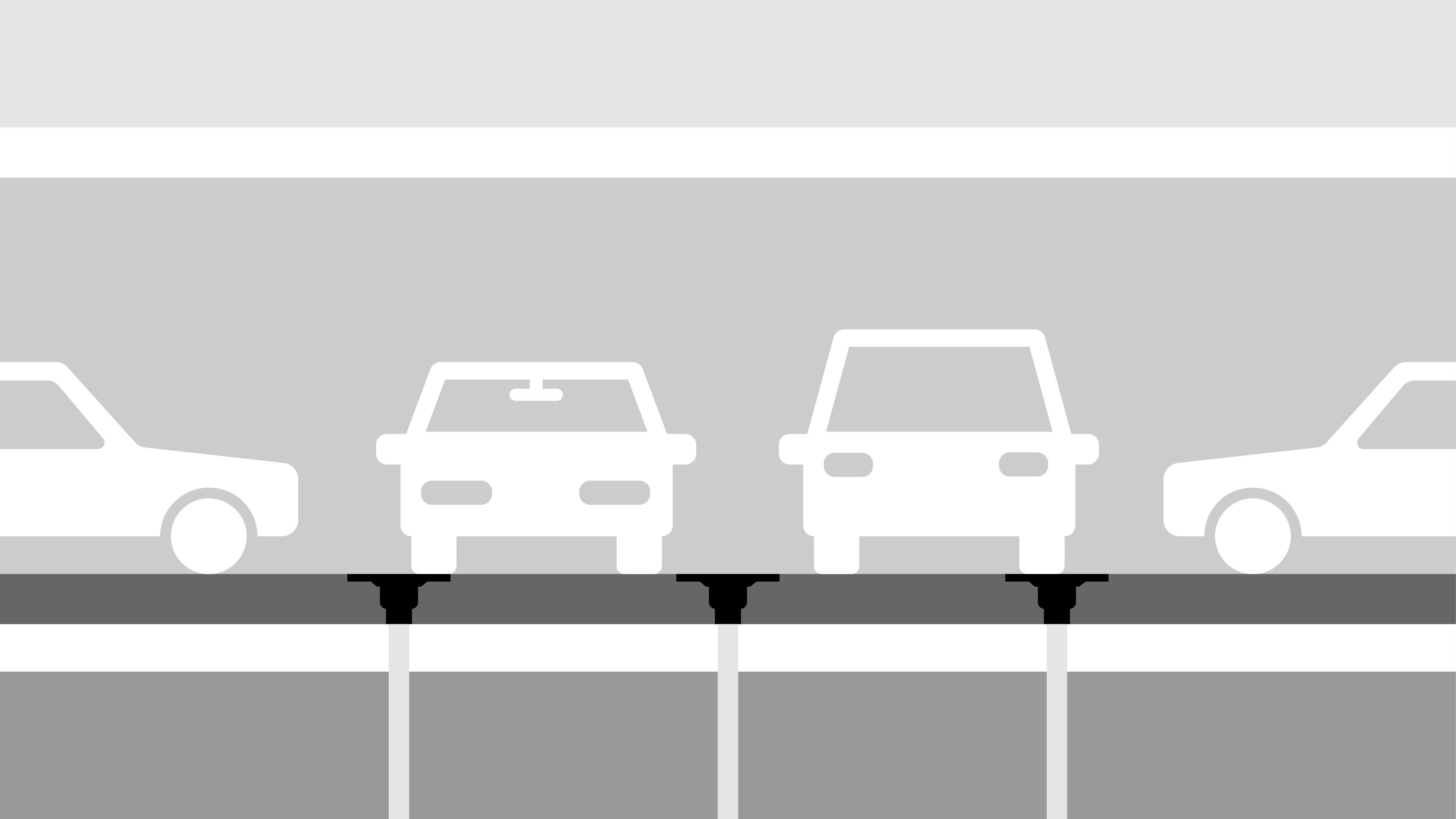

Classe M 125

Charge d'essai : environ 12,5 t
Zones de circulation automobile telles que parkings, usines et ateliers

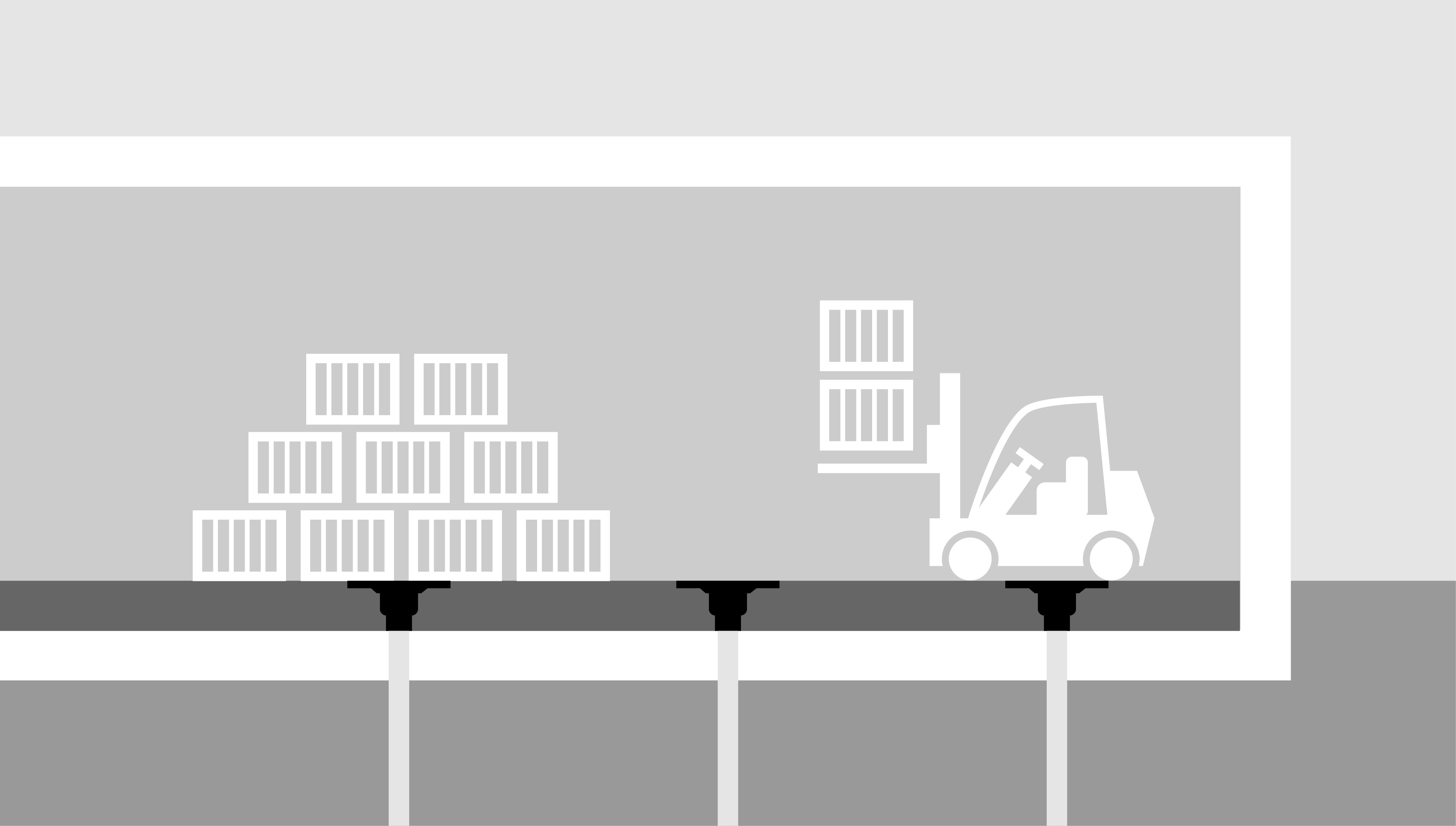

Classe N 250

Charge d'essai : environ 25 t
Zones industrielles soumises à un trafic intensif de chariots élévateurs, telles que les zones de transformation alimentaire, les installations chimiques ou les installations de génie des procédés

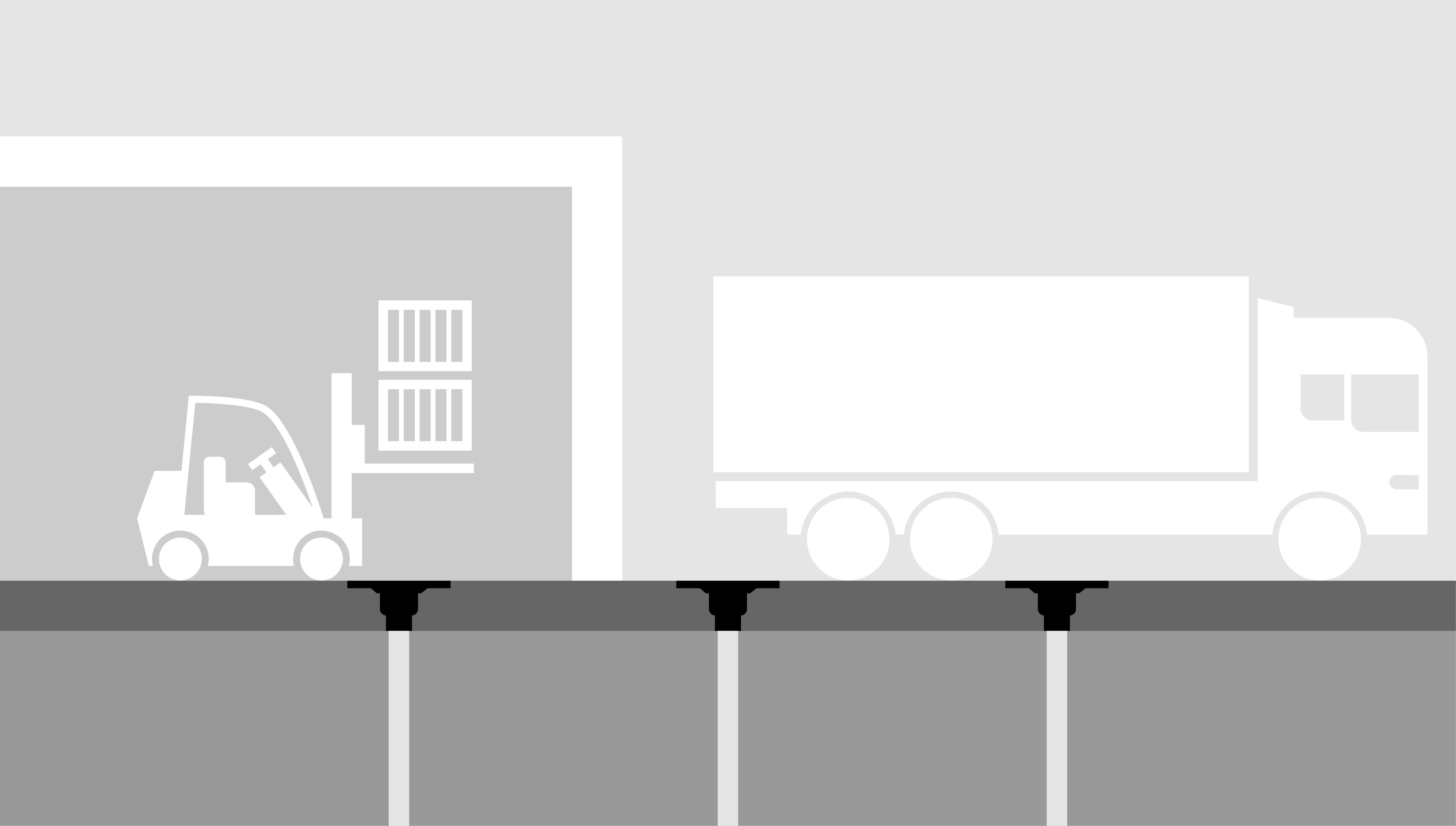

Classe P 400

Charge d'essai : environ 40 t
Zones soumises à des contraintes particulièrement élevées, notamment les zones de transformation alimentaire, les installations chimiques ou de génie des procédés, où les écoulements sont causés par les chariots élévateurs industriels et/ou les véhicules lourds manœuvrant sur place

Classes de charge pour les couvercles de recouvrement (ou caillebotis) dans les zones de circulation

conforme à la norme DIN EN 124

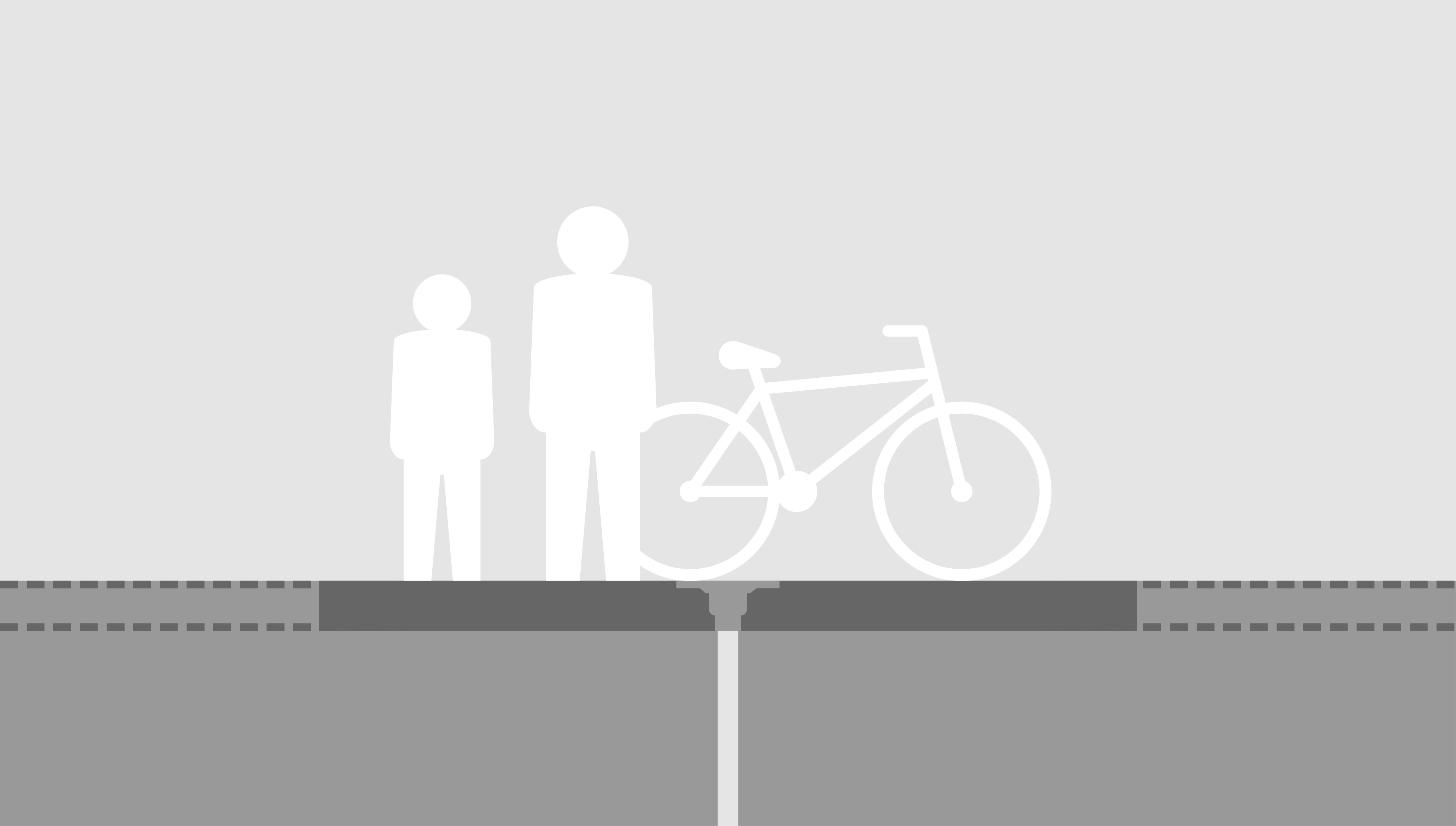

Croquis illustratif - Classe de charge Groupe 1

Groupe 1 (au moins classe A 15)

Charge d'essai : environ 1,5 t
Pour les zones réservées exclusivement aux piétons et aux cyclistes

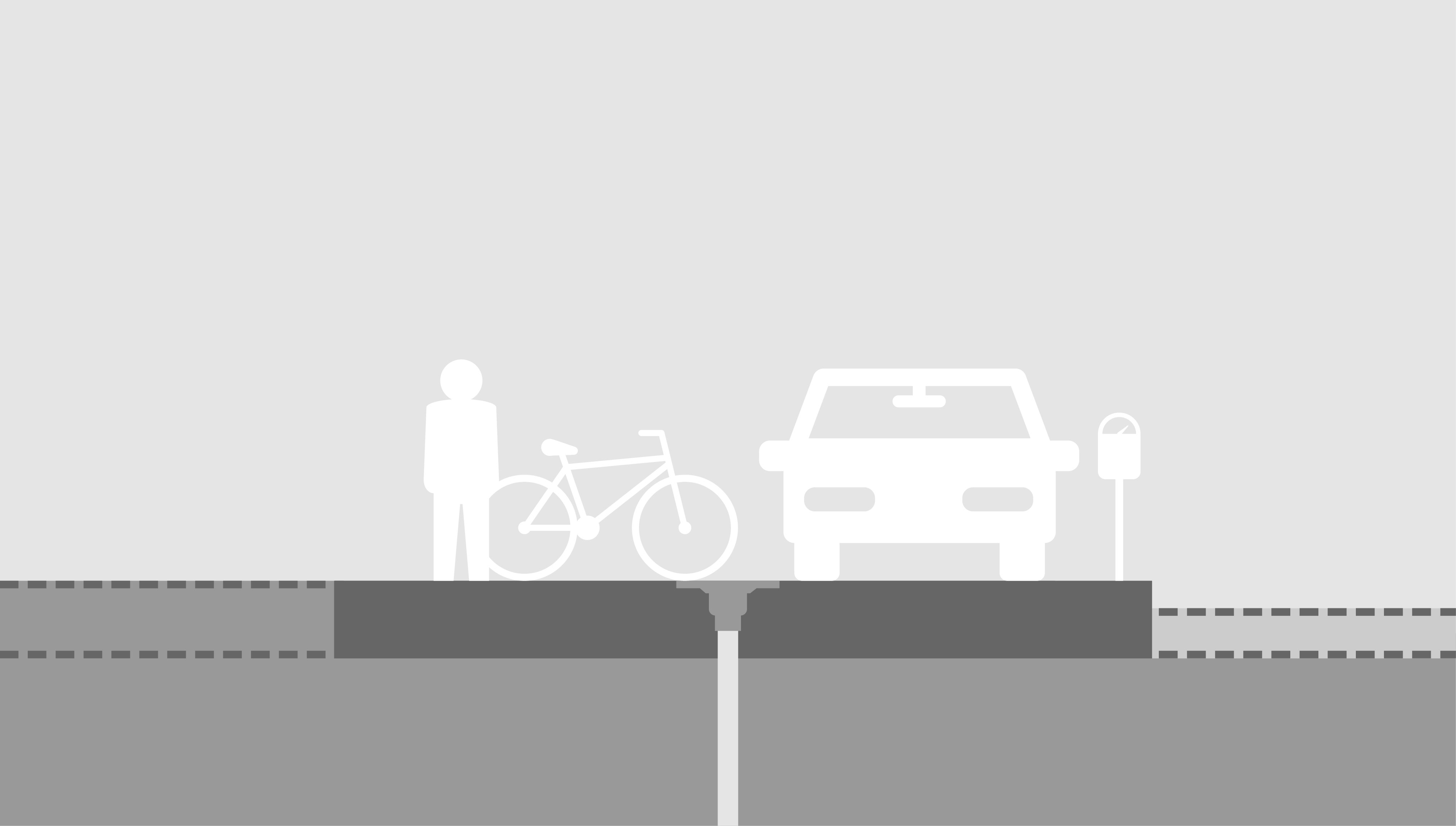

Esquisse illustrée - Classe de charge Groupe 2

Groupe 2 (au moins classe B 125)

Charge d'essai : environ 12,5 t
Zones piétonnes et surfaces similaires, aires de stationnement pour voitures ou parkings à étages

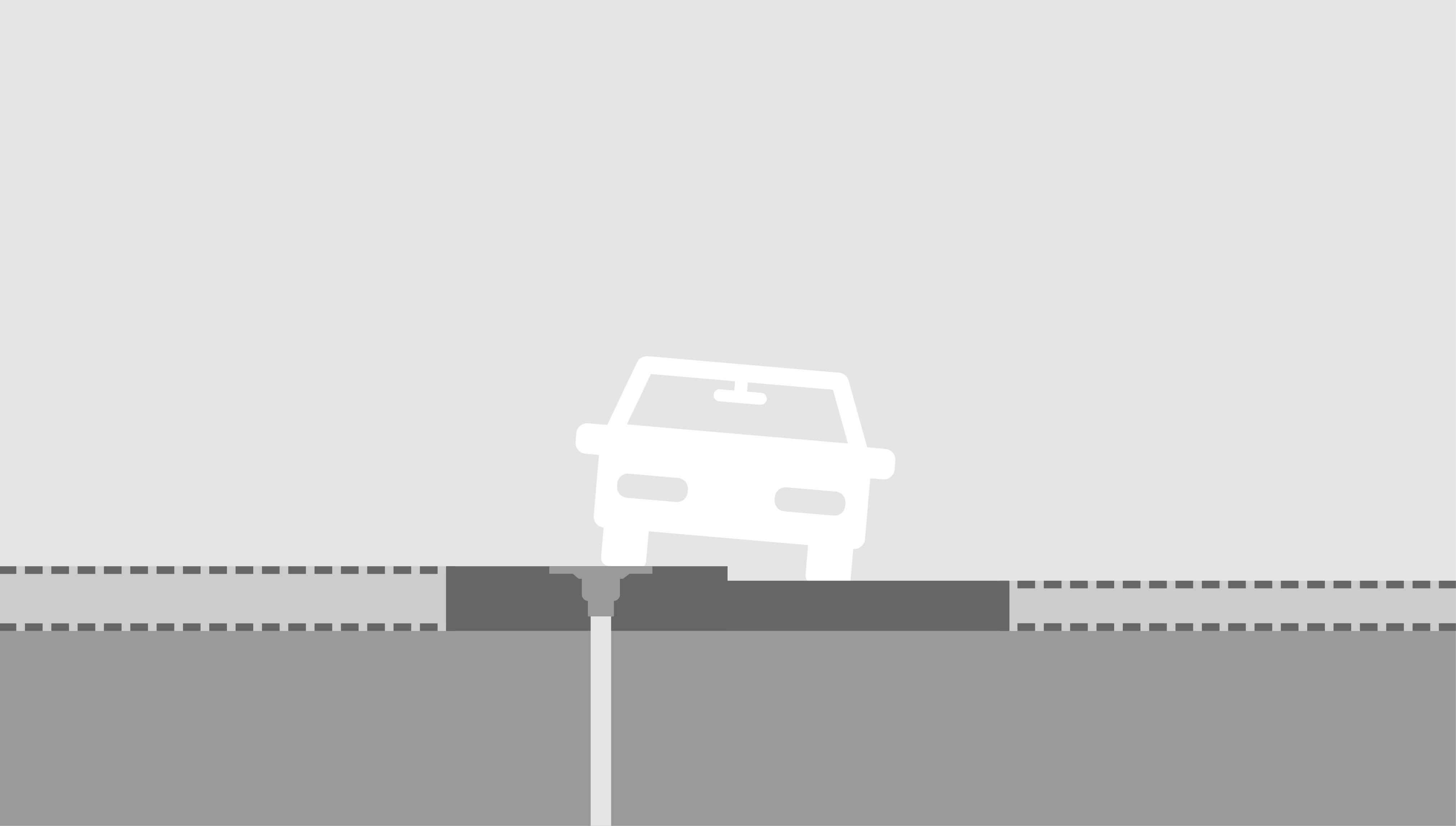

Esquisse illustrée - Classe de charge Groupe 3

Groupe 3 (au moins classe C 250)

Charge d'essai : environ 25 t
Pour les superstructures situées dans la zone des caniveaux de bordure des routes, qui, mesurées à partir du bord du trottoir, ne dépassent pas de plus de 0,5 m sur la chaussée et de plus de 0,2 m sur la zone piétonne

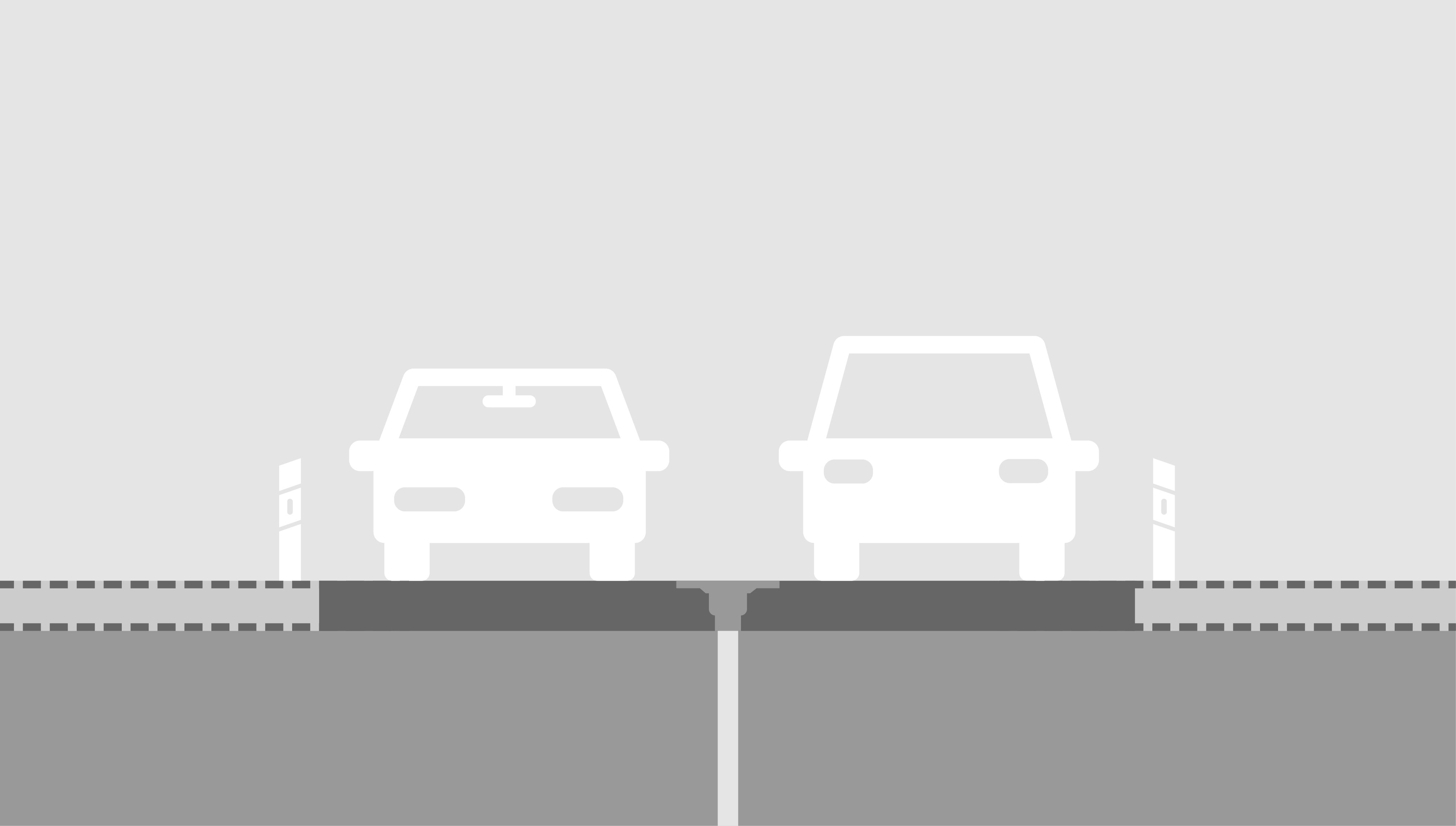

Esquisse illustrée - Classe de charge Groupe 4

Groupe 4 (au moins classe D 400)

Charge d'essai : environ 40 t
Chaussées routières (y compris les voies piétonnes), accotements routiers et aires de stationnement autorisés à tous les types de véhicules routiers

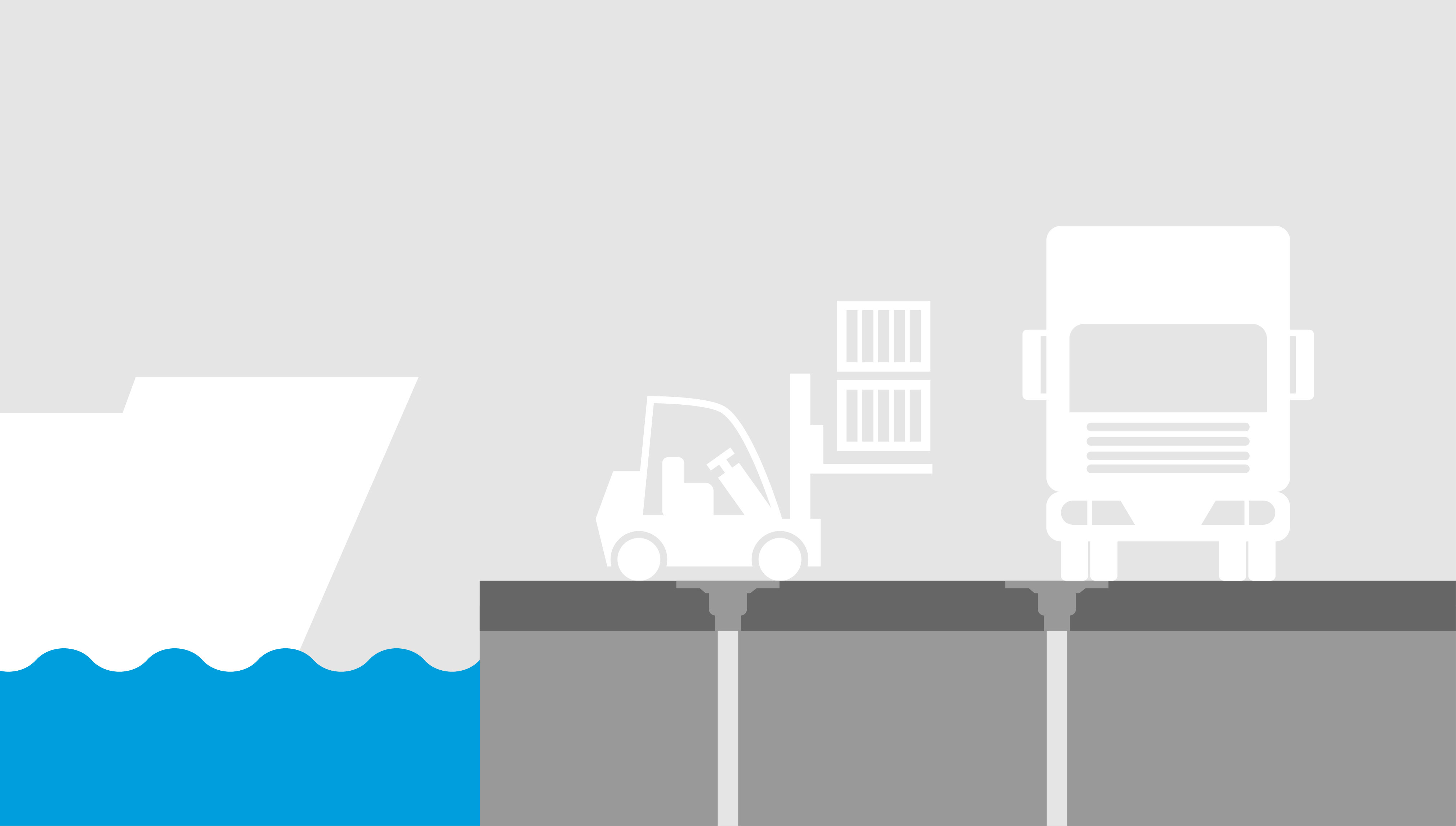

Esquisse illustrée - Classe de charge Groupe 5

Groupe 5 (au moins classe E 600)

Charge d'essai : environ 60 t
Surfaces soumises à des charges par roue élevées, par exemple les installations portuaires, les aires de trafic aéroportuaires

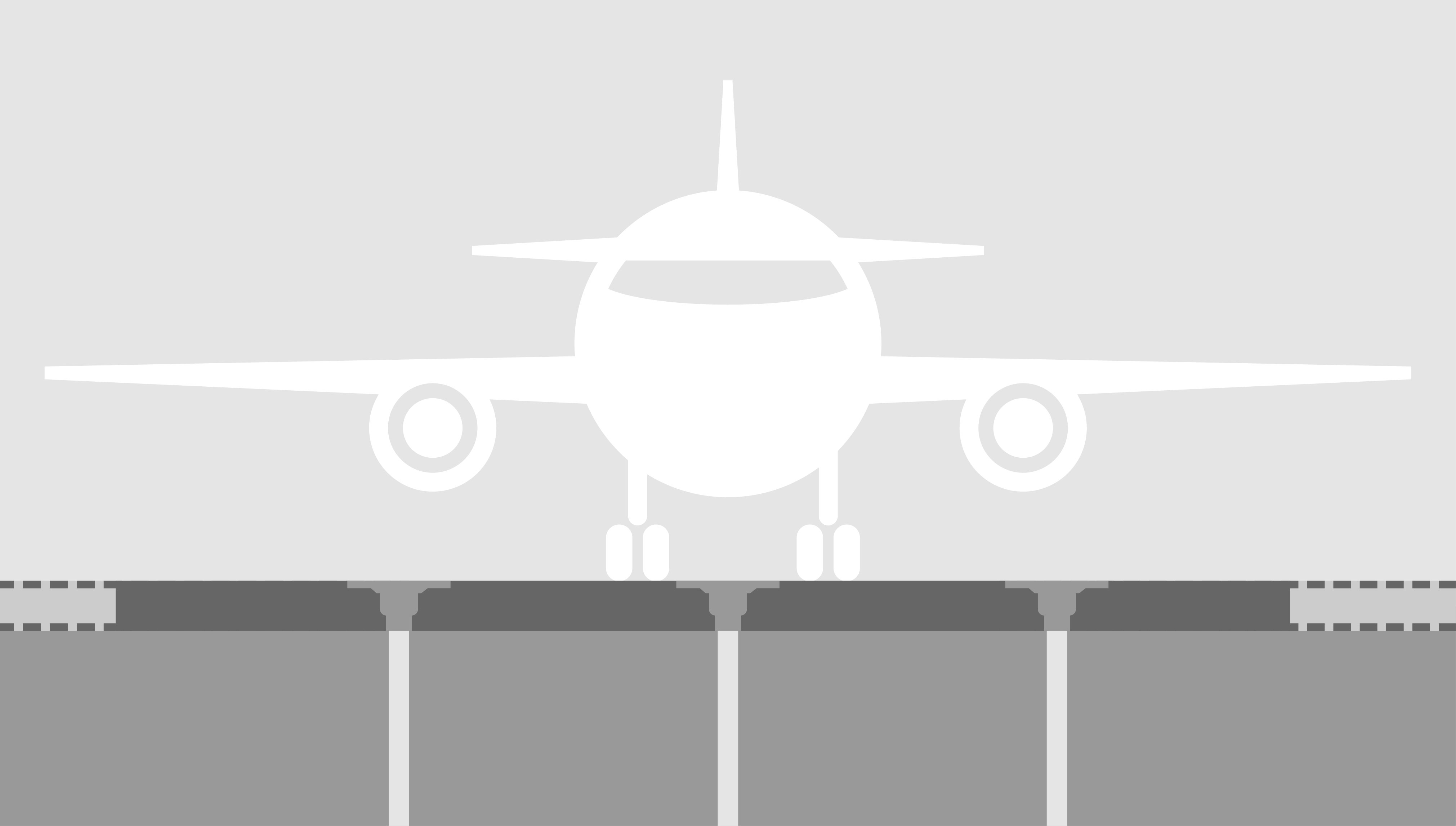

Esquisse illustrée - Classe de charge : groupe 6

Groupe 6 (au moins classe F 900)

Charge d'essai : environ 90 t
Surfaces soumises à des charges par roue particulièrement élevées, par exemple les aires de trafic
