Calculer le débit d'évacuation : voici comment procéder
Pour assurer un écoulement adéquat à l'intérieur et à l'extérieur, il faut s'assurer que les siphons et les conduites d'écoulement installés sont adaptés aux volumes et aux pressions d'eau présents sur le lieu d'installation. Il convient à cet égard de tenir compte de certaines normes et/ou du débit d'eau de pluie local, ainsi que de la résistance à la pression des canalisations utilisées. Comment procéder ?
- Détermination du débit d'eaux usées
- Trouver un siphon de sol avec une capacité d'évacuation adaptée
Débits minimaux selon la norme DIN EN 1253-1
La norme DIN EN 1253-1 définit les débits minimaux d'eau que les écoulements de différents diamètres nominaux doivent pouvoir évacuer pour une hauteur d'eau de 20 mm. De nombreux fabricants n'indiquent qu'une seule valeur (débit d'évacuation). Attention ! Celle-ci est très probablement mesurée pour une hauteur d'eau de 20 mm.
Vérifiez donc si la documentation technique du produit indique également le débit d'évacuation pour une hauteur d'eau de 10 mm (éventuellement sous forme de courbe d'évacuation).
Débits minimaux pour les écoulements et les évacuations de toiture classiques (hors écoulement sous pression)
Diamètre nominal du raccord d'évacuation 1) | Siphons de sol (grille) | ||
DN / OD | DN / DI | Débits minimaux l/s | Hauteur de retenue a mm |
| 32 | 0,4 | 20 | |
| 30 | 0,4 | ||
| 40 | 0,6 | ||
| 40 | 0,6 | ||
| 50 | 0,8 | ||
| 50 | 0,8 | ||
| 63 | 0,8 | ||
| 75 | 0,8 | ||
| 70 | 0,8 | ||
| 75 | 0,8 | ||
| 90 | 80 | 0,8 | |
| 100 | 1,4 | ||
| 100 | 1,4 | ||
| 110 | 1,4 | ||
| 125 | 2,8 | ||
| 125 | 2,8 | ||
| 150 | 4,0 | ||
| 160 | 4,0 | ||
1) Toutes les dimensions non répertoriées dans ce tableau doivent être contrôlées avec la taille nominale immédiatement supérieure.
Exemple concret

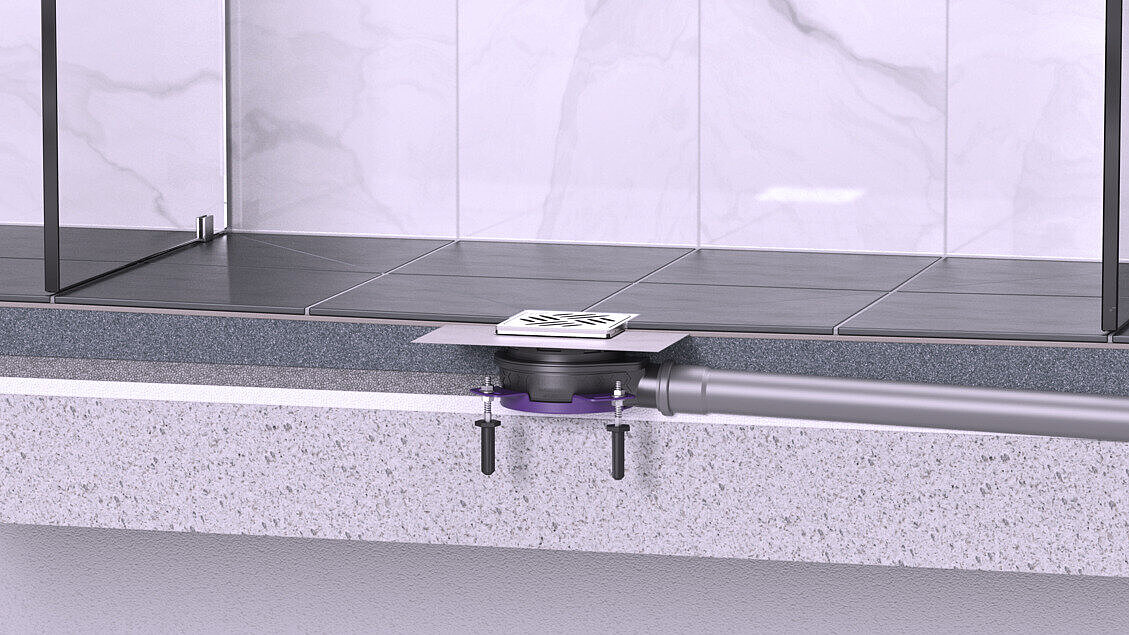

Le débit des eaux usées correspond-il à la capacité d'évacuation du siphon de sol ?
| Débit d'eau | Débit des systèmes d'évacuation plats |
| Pommeaux de douche classiques env. 12-15 l/min = max. 0,25 l/s | = 0,4 l/s Linearis Infinity 60 avec dispositif anti-odeur pour une hauteur d'eau de 10 mm |
| = 0,5 l/s Linearis Infinity 60 avec dispositif anti-odeur pour une hauteur d'eau de 20 mm | |
| Grandes douches à effet pluie env. 20-30 l/min = max. 0,50 l/s | = 0,6 l/s Linearis Infinity 90 avec dispositif anti-odeur pour une hauteur d'eau de 10 mm |
| = 0,8 l/s Linearis Infinity 90 avec dispositif anti-odeur pour une hauteur d'eau de 20 mm |
Attention : respectez les dispositions particulières concernant les siphons de douche !
Une règle particulière s'applique aux écoulements sans raccords latéraux utilisés dans les douches équipées d'une seule pomme de douche : leur débit minimal doit dans tous les cas être de 0,4 l/s. Les produits concernés doivent être identifiés comme tels par le fabricant.
r(D, T) : Intensité de pluie de référence en l/(s × ha) selon les statistiques
C : Coefficient d'écoulement
A : Surface de captage effective en m²

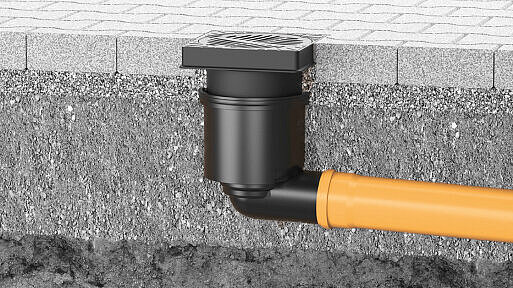

Débits minimaux après écoulement des eaux pluviales
Tous les dispositifs d'écoulement des eaux pluviales doivent être dimensionnés de manière à pouvoir accueillir le débit local d'écoulement des eaux pluviales Q. Cette valeur est calculée à l'aide de la formule indiquée ici. Veuillez noter que lors de fortes pluies, des volumes d'eau pluviale plus importants peuvent apparaître momentanément. Il convient de tenir compte de cette circonstance en prenant des mesures appropriées, telles que l'installation de déversoirs de secours ou la mise en dépression des conduites à écoulement libre.
Résistance à la pression des conduites
Lors du choix des tuyaux, des raccords, des pièces de moulage et des supports installés en aval des écoulements, il convient de veiller à ce qu'ils résistent aux surpressions et aux dépressions attendues à l'intérieur des tuyaux. Si nécessaire, il convient d'utiliser des éléments à liaison par adhérence longitudinale afin de sécuriser de manière appropriée les raccords tels que les manchons emboîtables. Pour les systèmes de drainage de toiture de grande envergure, les pressions internes exactes doivent être déterminées avec précision à l'aide de calculs de surcharge et de débordement.
