Locaux ne nécessitant pas d'étanchéité
Aucune étanchéité particulière n'est requise pour les siphons de sol installés sous des revêtements de sol étanches ou dans certaines caves où il n'y a pas d'humidité. Cela concerne aussi bien les sols en PVC et en linoléum que les zones relevant de la norme DIN 18534, classe d'exposition à l'eau W0-I / W1-I.
Conformément à la norme DIN 18534, on ne peut renoncer à l'étanchéité que si les conditions suivantes sont remplies.
- Sur les surfaces murales soumises à une exposition modérée à l'eau (W1-I), lorsque les supports sont insensibles à l'humidité et peuvent garantir une protection suffisante contre l'humidité, et que l'eau sanitaire ne peut pas pénétrer dans les couches de construction insensibles à l'humidité (par exemple, les couches d'isolation) (les percées ainsi que les joints périphériques et de raccordement doivent être protégés de manière durable contre la pénétration d'eau)
- En cas d'exposition faible à l'eau (W0-I), à condition que des surfaces hydrofuges soient présentes et assurent une protection suffisante
- Dans les zones où aucune projection d'eau n'est à prévoir
Réalisation d'une étanchéité de sol

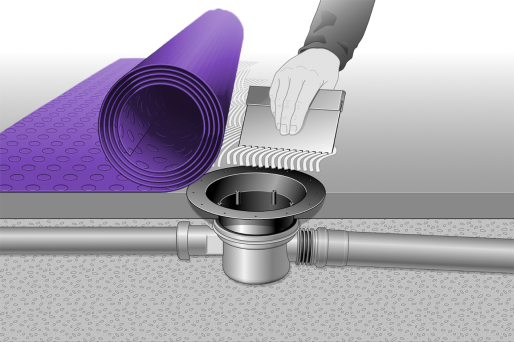

1. Coller le revêtement de sol
Appliquer la colle et poser le revêtement de sol sur la rehausse correctement alignée.

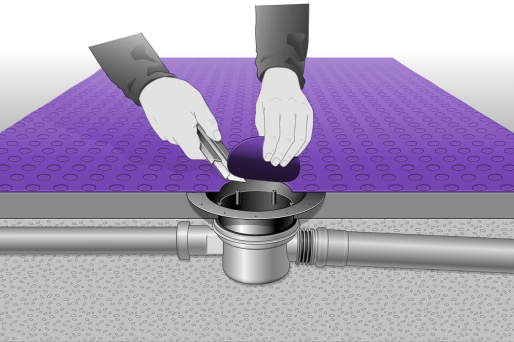

2. Découper
Découpez le revêtement de sol au niveau de l'orifice d'évacuation.

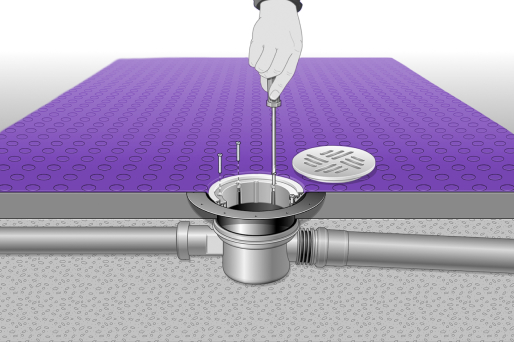

3. Emmanchement
Enfoncer le revêtement de sol à l'aide d'un raccord à vis de serrage.

2. Dispositif anti-odeur
3. Rehausse
Étanchéité dans les pièces sans membrane d'étanchéité
Dans les caves dépourvues de membrane d'étanchéité dans la Dalle, il est parfois possible de se passer d'une étanchéité séparée pour les écoulements. Pour cela, il faut toutefois accepter un certain niveau d'humidité et s'assurer que la remontée d'eau à travers la Dalle est suffisamment réduite par un remblai anti-capillarité d'au moins 150 mm d'épaisseur (k > 10⁻⁴ m/s) situé en dessous.
Installation d'un siphon de cave sans étanchéité

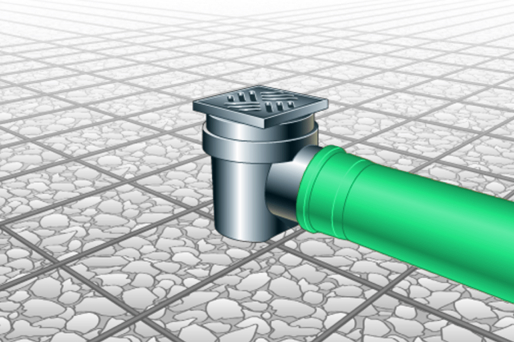

1. Raccorder l'écoulement
Raccorder le raccord de sortie au connecteur de la conduite d'évacuation.

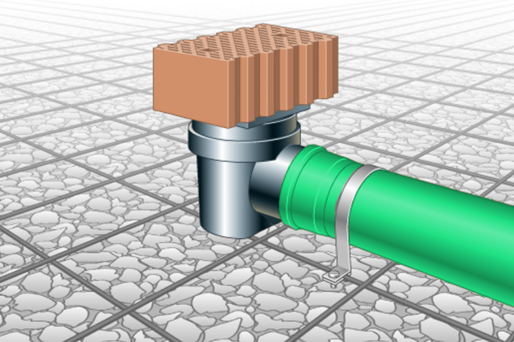

2. Fixer la position
Si nécessaire, alourdir l'écoulement et réaliser la fixation du tuyau d'évacuation à l'aide de colliers de serrage.

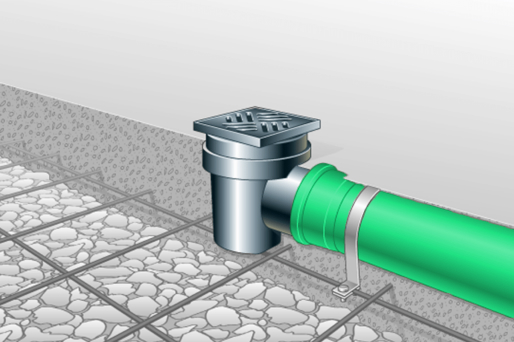

3. Couler la dalle de fond
Couler la dalle de fondation afin de pouvoir ensuite achever la construction du sol.
