Conseils de conception : séparateurs d'effluents légers

Calcul et sélection des produits

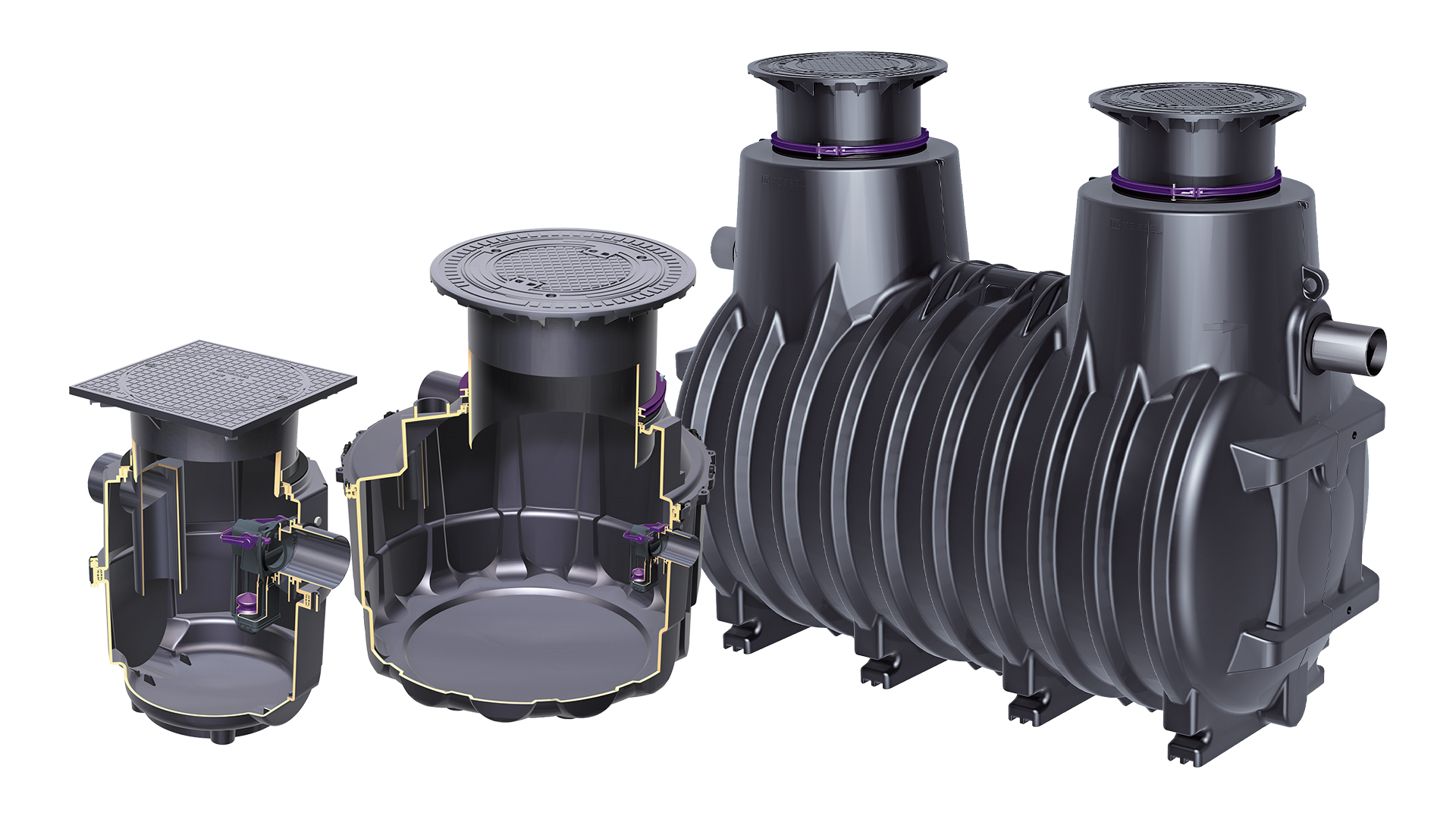

Conception d'un séparateur d'effluents légers EasyOil de KESSEL

Les séparateurs d'effluents légers de la gamme EasyOil de KESSEL sont utilisés partout où il est nécessaire d'empêcher les carburants et les lubrifiants de pénétrer dans le réseau d'évacuation des eaux. Le modèle et la version les mieux adaptés doivent être déterminés par calcul en fonction de l'application spécifique. Découvrez ici la meilleure façon de procéder.

Veuillez noter que ces conseils de conception sont fournis à titre purement informatif. Pour le dimensionnement proprement dit d'un séparateur d'effluents légers EasyOil, veuillez utiliser la fiche de dimensionnement KESSEL.

Vers la fiche de dimensionnement

Étape 1 : Déterminer les données de base

Commencez par recueillir quelques informations de base sur le lieu d'intervention. Celles-ci serviront de point de départ pour la suite de la planification.

Type de lieu d'intervention

On distingue généralement les secteurs suivants :

  • Secteur automobile (par exemple, stations-service, stations de lavage ou garages)
  • Autres (par exemple, parkings, parcs à ferraille ou stations de transvasement)

contenance d'eaux usées

Quelles sont les substances mentionnées qui doivent être séparées ?

  • Boues d'hydrocarbures
  • hydrocarbures
  • Produits de nettoyage
  • Émulsions stables

rejet d'eaux usées

Dans lequel des éléments mentionnés les eaux usées provenant du séparateur sont-elles évacuées ?

  • Égout d'eaux usées/d'eaux mixtes
  • Canalisation d'eaux pluviales
  • Cours d'eau
  • Station d'épuration
  • Autre structure

Conditions de rejet et valeurs limites

Quelles sont les conditions de rejet et les valeurs limites applicables ?

  • Fonctionnement du séparateur
  • Teneur en hydrocarbures en mg/l
  • Autres spécifications

Étape 2 : Calculer le débit des eaux pluviales et des eaux usées

Calculez le débit maximal des eaux pluviales et des eaux usées en litres par seconde à l'aide des formules ci-dessous. Si les eaux pluviales et les eaux usées ne sont jamais évacuées simultanément, seul le débit le plus élevé des deux est pris en compte.

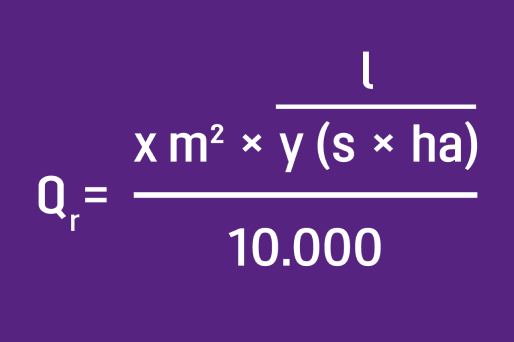

Débit d'évacuation des eaux pluviales Qr

  • x : Surface totale de collecte des eaux de pluie (A)
  • y : Pluviométrie locale (i)

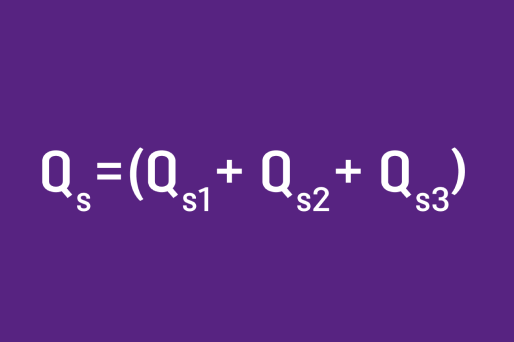

Débit des eaux usées Qs

Sauf indication contraire, cette valeur doit être multipliée par deux pour le calcul de la capacité nominale du séparateur. 

  • QS1 : débit des vannes de vidange/points de prélèvement
  • QS2 : débit des stations/chaînes de lavage
  • QS3 : débit des appareils de nettoyage à haute pression

Étape 3 : Identifier les facteurs d'influence

Outre le débit maximal des eaux pluviales et des eaux usées, vous devez également tenir compte des facteurs dits « d'influence » lors de la conception d'un séparateur d'effluents légers. Ceux-ci dépendent de la densité des hydrocarbures introduits dans le séparateur, de la teneur en biodiesel et de la nature des eaux usées.

Facteur de densité fd

en fonction de la densité du liquide léger ; données valables pour les séparateurs essence/de coalescence

  • Jusqu'à 0,85 g/cm³ : facteur 1/1
  • Jusqu'à 0,90 g/cm³ : facteur 2/1,5
  • Jusqu'à 0,95 g/cm³ : facteur 3/2
  • En cas de combinaison séparateur d'essence/séparateur de coalescence : facteur 1

Étape 4 : Déterminer la puissance nominale et la capacité de stockage

Dès que vous disposez des valeurs relatives au débit maximal des eaux de pluie et des eaux usées ainsi que des facteurs d'influence, vous pouvez calculer la capacité nominale requise du séparateur d'effluents légers à l'aide de la formule suivante :

NS = (Qr + fx × Qs) × fd × ff

Déterminez également le volume souhaité ou prescrit par l'autorité compétente du réservoir de liquides légers, en litres. Tenez également compte des quantités de liquides légers pouvant s'accumuler en cas de dysfonctionnements.

Étape 5 : Déterminer le volume du bac à boues

Calculez maintenant le volume de décanteur nécessaire en litres. Pour ce faire, utilisez la formule ci-dessous qui correspond à votre cas d'application. Comparez ensuite le résultat avec les volumes minimaux indiqués ci-dessous : la valeur la plus élevée correspond au volume de décanteur nécessaire.

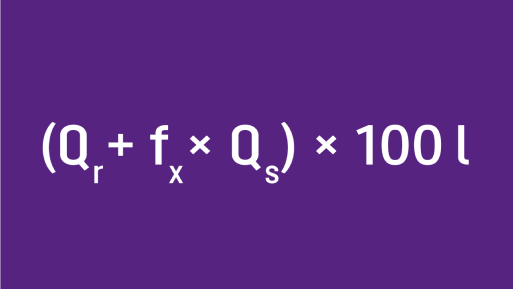

Formule pour une faible production de boues

En cas de faible production de boues

Exemples d'applications possibles :

  • Traitement des eaux usées de process avec des volumes de boues faibles et bien définis
  • Zones de collecte des eaux pluviales qui ne sont polluées ni par les débris routiers, ni par la circulation automobile, ni par d'autres sources similaires (par exemple, les bacs de rétention sur les parcs de stockage)

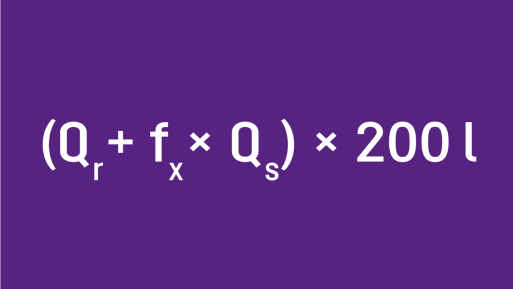

Formule pour une production moyenne de boues

En cas de production modérée de boues

Exemples d'applications possibles :

  • Stations-service
  • Stations de lavage pour voitures ou autobus
  • Ateliers de réparation automobile
  • Services publics d'énergie
  • Usines de machines

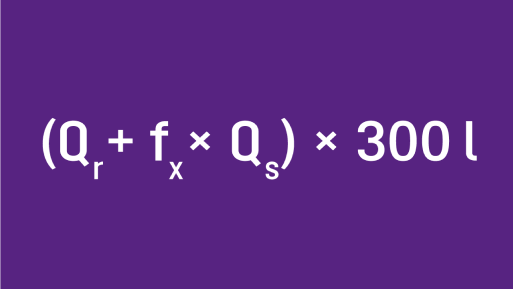

Formule en cas de forte production de boues

En cas de forte accumulation de boue

Exemples d'applications possibles : par exemple, des stations de lavage pour…

  • ... camions
  • ... véhicules de chantier ou engins de chantier
  • ... des machines agricoles

volume minimum

par cuve, lorsque le volume des décanteurs est réparti sur plusieurs cuves

volume minimum

pour les débourbeurs non divisés dans les séparateurs d'effluents légers d'un diamètre nominal maximal de NS 3

volume minimum

pour les débourbeurs non divisés dans les séparateurs d'effluents légers dont la taille nominale dépasse NS 3

volume minimum

pour les débourbeurs non compartimentés dans les séparateurs d'effluents légers destinés à l'écoulement des chaînes de lavage automatiques, des stations de lavage pour véhicules ou des portiques de lavage

Exemple de calcul pour un séparateur d'effluents légers

Objet : station-service à céder à Cologne 

Informations relatives au fonctionnement

Composants S-I-P​

Eaux pluviales et eaux usées : pas simultanément

Lavabo

  • 3 vannes de vidange DN 25
  • 2 x vannes de vidange DN 15
  • 2 x appareil haute pression
  • Lavage des moteurs ; huile de densité 0,92 g/cm³
  • Biodiesel B10

Surface de rétention​

  • 100 m²
  • r(5;2) = 245 l/s x ha
  • Biodiesel B10​

Débit d'évacuation des eaux pluviales Qr

Précipitations locales *
l/(s × ha)

Débit d'eau de pluie l/s
pour 100 m²

Débit des eaux pluviales l/s
pour 300 m²

Débit des eaux pluviales l/s
pour 500 m²

Débit des eaux pluviales l/s
pour 800 m²

150

1,5

4,5

7,5

12,0

200

2,0

6,0

10,0

16,0

300

3,0

9,0

15,0

24,0

* À vérifier auprès de l'autorité compétente ; elle ne doit toutefois pas être inférieure à 150 l/(s x ha).



Débit pluviométrique local = ................................................. l/(s x ha)


Surface de captage des eaux pluviales 1 = ............................................................ m²
Surface de captage des eaux pluviales 2 = ............................................................ m²
Surface de captage des eaux pluviales 3 = ............................................................
m²_______________________________________________________________________________________________
Total = ............................................................ m²



Calcul du débit d'eau de pluie Qr :
100 m² x 245 l/s x ha : 10 000 = 2,45 l/s

Vannes de vidange

diamètre nominalDébit de la vanne Qva en l/s
1ère vanne2e vanne3e vanne4e vanne5e vanne et chaque vanne supplémentaire
DN 150,50,50,350,250,1
DN 20110,70,50,2
DN 251,71,71,20,850,3

Calcul du débit d'eaux usées des vannes Qs :
1,7 + 1,7 + 1,2 + 0,25 + 0,1 = 4,95 l/s

Débit des eaux usées Qs

→Qs 1 : Robinets de vidange/points de prélèvement

Les vannes de vidange auxquelles sont raccordés des appareils haute pression conformément à Qs 3 ne sont pas prises
en compte ici..................... pièces DN 15 (R 1/2) à 0,5 l/s = ................................. l/s
.................... Pièces DN 20 (R 3/4) à 1,0 l/s = ................................. l/s
.................... Pièces DN 25 (R 1) à 1,7 l/s = .................................
l/s_______________________________________________________________________________________
Somme Qs1 : .............................. l/s



→Qs2 : stations/chaînes de lavage automatiques pour véhicules................
...... pièces à 2 l/s Somme Qs 2 : .............................. l/s



→Qs3 : Appareils de nettoyage haute pression (appareils HP)
- Appareil individuel : 2
l/s - Plusieurs appareils : 1, premier appareil 2 l/s, chaque appareil supplémentaire 1 l/s
- Appareil individuel associé à une station de lavage automatique : 1 l/s
...................... Unités Somme Qs 3 : ............................ l/s



Sauf si l'autorité compétente exige ou reconnaît un autre calcul, il convient de doubler le débit d'eaux usées Qs pour déterminer la valeur nominale : 2 Qs = .............................. l/s



Somme QS = QS1 + QS2 + QS3 = QS …………………………… l/s

Facteurs de difficulté minimaux fx

Utilisation prévue

fx

a) pour le traitement des eaux usées (eaux usées industrielles) issues de processus industriels, de stations de lavage de véhicules, du nettoyage de pièces souillées par de l'huile ou d'autres sources, par exemple les points de remplissage des stations-service ;

2

b) pour le traitement des eaux de pluie contaminées par des hydrocarbures (ruissellement) provenant de surfaces imperméables, par exemple des parkings, des routes, des chantiers ;

sans importance, car Qs = 0 (uniquement eaux pluviales)

c) pour retenir les hydrocarbures sortant de manière incontrôlée afin de protéger les surfaces environnantes.

1



Calcul du facteur de difficulté :
fx = 2

Facteur de densité fd

Densité des hydrocarbures en
g/cm²

Facteur de densité selon la norme DIN 1999, partie 2

B

Facteur de densité selon

K

DIN 1999, partie 6

B K

jusqu'à 0,85

1

1

1 - 1

jusqu'à 0,90

2

1,5

1 - 1

jusqu'à 0,95

3

2

1 - 1

B = séparateur d'essence ; K = séparateur de coalescence



Détermination du facteur de densité :
fd = 2

Densités des mélanges de FAME et de gazole

Teneur en FAME
cFAME en % (v/v)

Teneur en diesel
cD en % (v/v)

Densité nominale à 15 °C
g/cm³

5

95

0,830

10

90

0,835

40

60

0,850

100

0

0,883



Détermination du facteur FAME :
ff = 1,25

(copy 67)

Eau de pluie

Valeur

Unité

Surface120m²
Pluie285l/s x ha
Coefficient de ruissellement1-
 Qr3,42



Eaux usées

n

Qs


Vanne de vidange DN 2511,7
Vanne de vidange DN 2021,7(1,0 + 0,7)
Appareil haute pression34,0(2 + 1 + 1)
 Qs7,4



Élu

fx

fd

ff

fs


 2,01,01200







NS Calcul uniquement pour la valeur de salissure

(fx x Qs ) x fd14,8







NS Calcul uniquement pour les eaux pluviales

Qr x fd x ff3,42







NS combiné

 18,22

NS élu

 20







Calculer le débourbeur

NS x fs / (fd x ff)4 000 20 x 200 / (1 x 1)







Débourbeur sélectionné

 5 000
