2) Conduite de refoulement via une boucle antiretour
RSE = niveau des plus hautes eaux
Exigences relatives à une conduite de refoulement
La conduite de refoulement d'une station de relevage des eaux usées est une canalisation qui sert à pomper les eaux usées ou les eaux d'égout depuis des zones situées en contrebas, où il n'y a pas de pente naturelle vers le canalisation du réseau d'égouts, vers des conduites d'eaux usées ou des réseaux d'égouts situés plus en hauteur. L'eau est acheminée par la pompe grâce à la pression et à la vitesse, ce qui impose certaines exigences à la conduite de refoulement.
La conduite de refoulement de la station de relevage des eaux usées doit être acheminée au-dessus du niveau des plus hautes eaux, en passant par le fond de la boucle antiretour. Aucun autre raccordement ne doit être effectué sur la conduite de refoulement ; les vannes d'aération ne sont pas autorisées. Les conduites de refoulement des postes de relevage ne doivent pas être raccordées à des colonnes de descente d'eaux usées, mais toujours à la canalisation enterrée ventilée ou à la conduite collectrice. Lorsque les conduites de refoulement débouchent dans des puits, il convient de veiller à une conversion d'énergie efficace, par exemple à l'aide d'un puits de décompression.
Une vanne d'arrêt doit être installée du côté de la conduite de refoulement, en aval du dispositif anti-retour. Dans le cas des installations de relevage des eaux usées conformes à la norme EN 12050-2 ou EN 12050-3, il est possible de se passer de la vanne d'arrêt si la conduite de refoulement est inférieure à DN 80. S'il n'y a pas de vanne dans la conduite de refoulement, le dispositif anti-retour doit être équipé d'un dispositif de purge ou une autre méthode de vidange doit être possible.

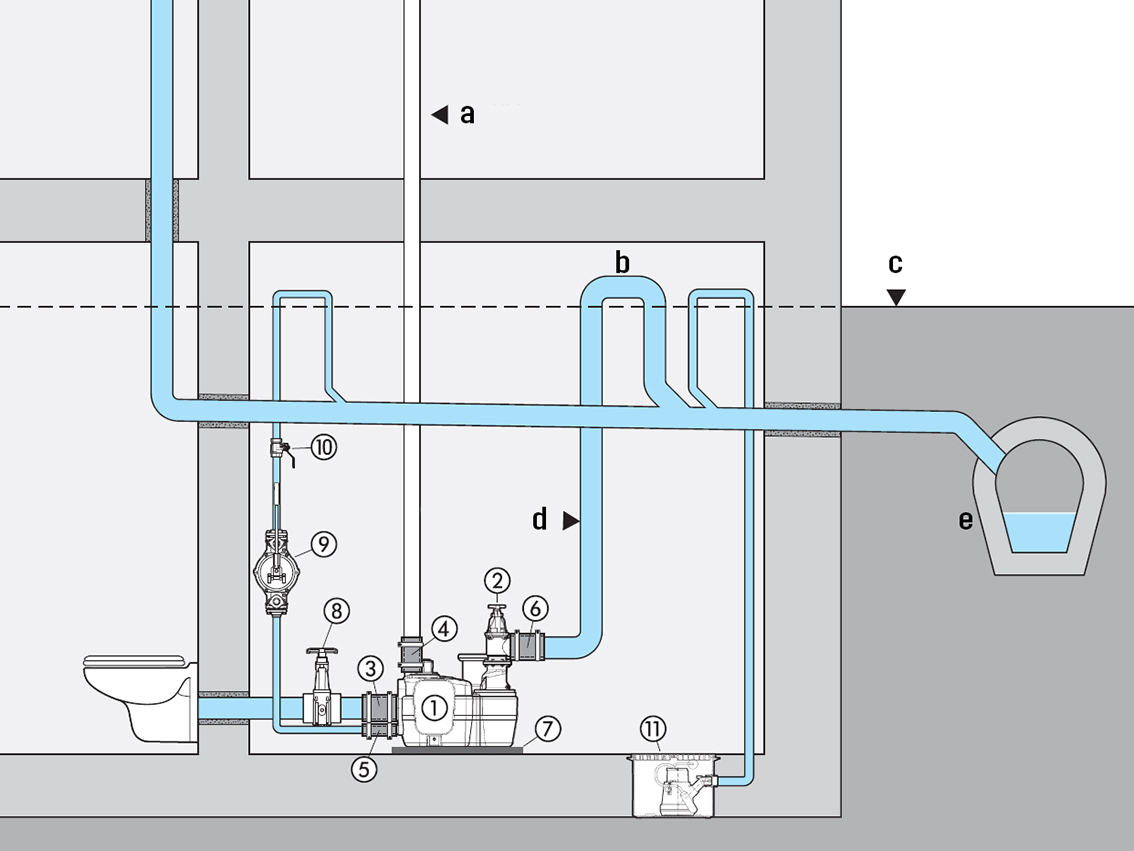

- poste de relevage
- dispositif d’arrêt Vanne d'arrêt en fonte
- arrivée
- Conduite de purge
- Conduite de raccordement de la pompe manuelle à membrane
- conduite de refoulement
- Tapis d'isolation acoustique
- Vanne d'arrêt
- pompe manuelle à membrane
- Robinet d'arrêt
- Cuve de pompage / drainage d'urgence
a Conduite de purge
b Boucle antiretour
c Niveau des plus hautes eaux
d Conduite de refoulement
e Canalisation

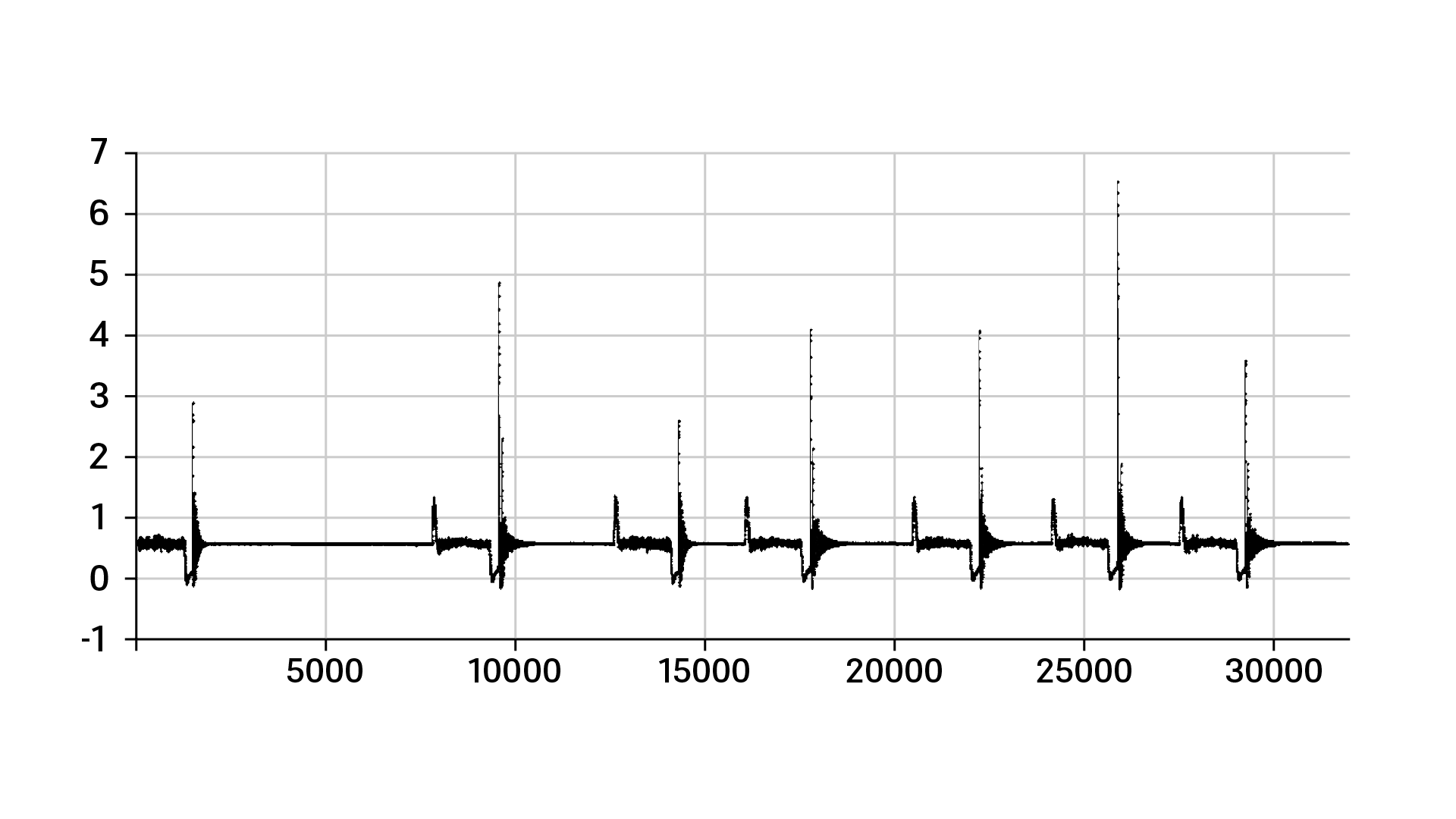

Attention : vérifier les pics de charge !
Selon la norme DIN EN 12056-4, la conduite de refoulement doit pouvoir résister à une pression au moins égale à 1,5 fois la pression maximale de la pompe. Il convient toutefois d'examiner avec précision les forces agissant sur la conduite, car d'autres facteurs peuvent nécessiter l'utilisation d'un matériau de tuyauterie encore plus résistant. Voici quelques-uns de ces facteurs :
- coups de bélier
- Charges du sol
- Influences thermiques
- Pressions d'essai et de rinçage
- Comportement à long terme et délais de garantie
Recommandations concernant les matériaux pour les conduites de refoulement
Parmi les matériaux de tuyauterie résistants à la corrosion et à la pression, on peut citer par exemple l'acier inoxydable, la fonte et divers composites. Pour les conduites de refoulement, nous recommandons tout particulièrement les tuyaux fabriqués dans les matériaux suivants :
PE-HD
- En rouleaux ou en barres
- Pose enterrée ou posée à l'air libre
- Divers
- Presque tous les diamètres nominaux
- Normes de référence : DIN 8074 et 8075
PVC (PVC-U/PVC-C)
- Barres
- Pose enterrée ou posée à l'air libre
- Niveaux de pression : PN10, PN16
- Presque tous les diamètres nominaux
- Normes de référence : DIN 8061 et 8062
SML / KML / TML
- Barres
- Pose enterrée (TML) ou pose aérienne (SML / KML)
- Résistance à la pression uniquement avec colliers et griffes
- Diamètres nominaux courants : DN 50+
