Séparateur de réseaux CleverLoop
La révolution sans percée décisive
Si le niveau de la canalisation est plus élevé que celui du point d'évacuation, les eaux usées doivent être acheminées vers la canalisation à l'aide d'un poste de relevage passant par une boucle antiretour. Jusqu'à présent, il fallait souvent recourir à des percements de plafond coûteux, complexes et encombrants – mais ce n'est plus le cas ! Le séparateur de réseaux CleverLoop est une solution révolutionnaire pour les constructions neuves et les rénovations, qui ne nécessite aucun travaux supplémentaires : économique, propre et rapide.
Voici comment cela fonctionne : grâce à sa conception totalement innovante, le CleverLoop permet de ne plus avoir à pomper l'eau au-dessus du niveau des plus hautes eaux. Néanmoins, lorsqu'il est fermé, le mécanisme interne protège efficacement contre les refluxes. Le CleverLoop est disponible avec des raccords de refoulement KESSEL dans les diamètres nominaux DN 50, DN 80 et DN 100, avec système d'encliquetage.
Si un poste de relevage est installé a posteriori et que le plafond de la cave se trouve en dessous du niveau des plus hautes eaux, le séparateur CleverLoop permet d'éviter de devoir percer le plafond, opération coûteuse.
Dans le cas de bâtiments historiques ou classés, il n'est généralement ni souhaitable ni autorisé de percer le plafond. C'est là que CleverLoop et CleverVent constituent la solution idéale !
Un engagement total en toutes circonstances
Possibilités d'utilisation
Un poste de relevage doit être installé dans la cave, mais comme le plafond de la cave se trouve en dessous du niveau des plus hautes eaux, il faudrait percer un trou dans le plafond pour passer la conduite de refoulement. Grâce au séparateur de réseaux CleverLoop, il existe désormais une solution sans perçage du plafond !
À un prix révolutionnaire
Si les conditions locales imposent l'installation d'une boucle antiretour, les coûts liés au drainage du bâtiment ont souvent tendance à monter en flèche à mesure que la taille du bâtiment augmente : dans le cas d'une maison individuelle, l'utilisation de CleverLoop permet toutefois d'économiser environ 50 % des coûts par rapport à une installation classique.
L'avantage est encore plus flagrant pour les bâtiments de plus grande taille : dans un immeuble commercial ou un immeuble collectif à plusieurs étages, où une conduite de ventilation est également nécessaire, les coûts peuvent même être réduits jusqu'à 70 % grâce à l'utilisation du séparateur de réseaux CleverLoop en combinaison avec le dispositif de ventilation CleverVent.
Une efficacité révolutionnaire
Moins de tuyaux, moins de matériel de montage, pas de manchons coupe-feu : le séparateur de système CleverLoop permet de réduire la quantité de matériaux utilisés lors du montage. Cela permet de diminuer la consommation de matériaux par rapport aux solutions traditionnelles.
Autre atout : le CleverLoop lui-même est composé à 66 % de matériaux recyclés.
Un gain de place révolutionnaire
Gaspiller inutilement de l'espace pour une boucle antiretour constitue une véritable perte, et pas seulement dans les quartiers où le prix au mètre carré est élevé. CleverLoop est la solution peu encombrante qui rend totalement superflue la création d'un passage vers une deuxième pièce située au-dessus du poste de relevage. Effet secondaire bienvenu : grâce à une isolation acoustique optimale, il n'y a pas non plus de nuisance sonore.
Ce qu'il faut savoir sur CleverLoop et CleverVent
La norme EN 12056-4 n'autorise pas le raccordement de la conduite de refoulement à une conduite de descente. Le CleverLoop et le CleverVent sont tous deux équipés d'une sortie horizontale. Celle-ci débouche donc toujours dans une conduite collectrice. Si la conduite collectrice est suivie d'une chute, le raccordement est autorisé et réglementé par la norme DIN 1986-100.
Si un seul appareil est raccordé, les restrictions relatives à un raccordement individuel s'appliquent. En cas de raccordement de plusieurs éléments, les règles relatives au raccordement collectif selon la norme DIN 1986-100 s'appliquent. La pente minimale pour les conduites de raccordement individuelles non ventilées est donc de 1 cm par mètre. Une conduite de raccordement individuelle non ventilée ne doit pas dépasser 4 m de longueur. Un parcours de vidange ne doit pas comporter plus de trois coudes à 90° (sans coude de raccordement). La différence de hauteur entre le raccordement à un appareil de vidange et le fond de la canalisation dans la branche de raccordement à la colonne de descente ne doit pas dépasser 1 m. Si l’une de ces conditions ne peut être remplie, la conduite de raccordement individuelle doit être ventilée. Il en résulte que, pour la plupart des cuisines, une ventilation des raccordements de cuisine devient nécessaire. C’est également ce qu’exige la norme DIN 4040-100 dans la section consacrée à la ventilation.

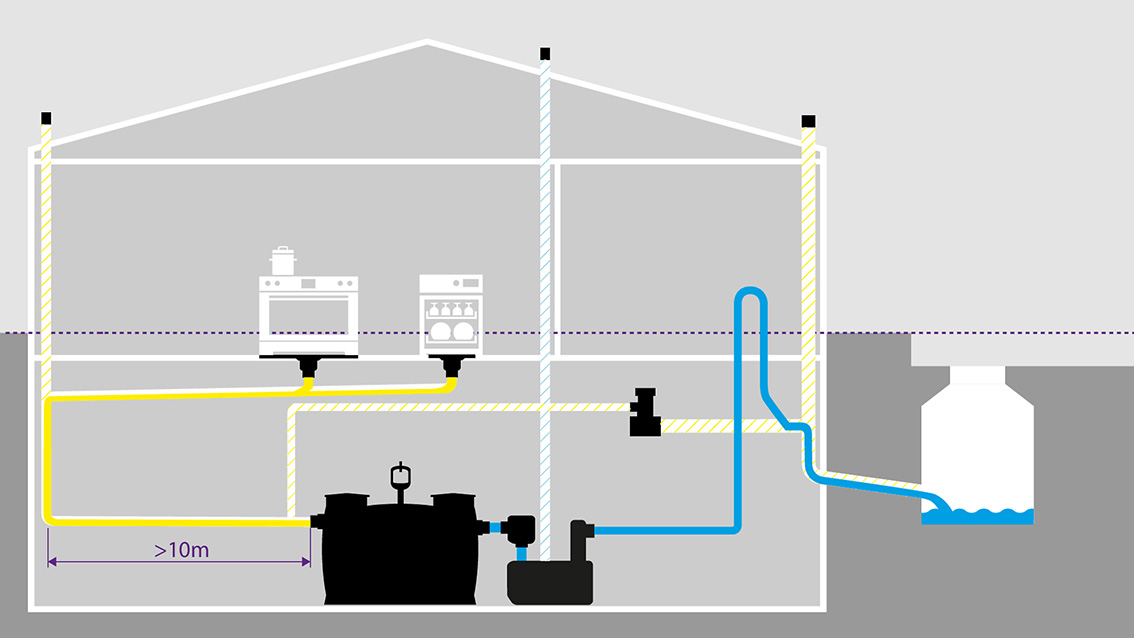

Dans ce cas, la cuisine est raccordée via la ventilation principale indiquée sur le schéma : le réservoir collecteur du poste de relevage est relié au CleverVent. Si la conduite d'alimentation du séparateur à graisses mesure plus de 10 m, la conduite de ventilation supplémentaire peut être raccordée au CleverVent et évacuée dans la canalisation, à condition que la cuisine et le poste de relevage soient ventilés par le toit.
Le dispositif de boucle anti-retour CleverLoop et le Dispositif de ventilation CleverVent permettent de répondre en toute sécurité aux exigences en matière de protection contre le refoulement et de ventilation mentionnées dans les normes EN 12056, DIN 1986-100 ou ÖNORM B 2501. Des essais de type approfondis réalisés par le TÜV Rheinland ont démontré la fiabilité et la sécurité de ces produits. L'agrément technique délivré par l'Institut autrichien de la technique du bâtiment (OIB) atteste de l'adéquation et de l'applicabilité des deux produits. De plus, la conformité à la norme DIN SPEC 3615 confirme la qualité et la sécurité des produits.
Si la conduite à écoulement libre est correctement dimensionnée et que le taux de remplissage ne dépasse pas 70 %, il n'est pas nécessaire de prévoir une section de stabilisation entre le CleverVent et le CleverLoop. Dans le cas contraire, une section de stabilisation d'au moins 1 m est nécessaire.
Oui, c'est possible. Le ressort est en V4A, un matériau résistant à la corrosion. Le CleverLoop peut ainsi supporter l'eau chlorée, l'eau de mer salée ainsi que les eaux usées agressives.
Le dispositif de boucle anti-retour CleverLoop et le Dispositif de ventilation CleverVent sont conformes à la réglementation en matière de construction. Ces systèmes disposent d’un agrément OIB valide et portent également le label de qualité suisse Qplus Swiss Quality. Ils répondent ainsi aux exigences du domaine d’application prévu. Par ailleurs, il convient de noter que, dans le cadre d’une conception dans les règles de l’art, d’une installation conforme aux normes et aux spécifications du fabricant, ainsi que d’une maintenance régulière, KESSEL assure bien entendu une couverture de responsabilité civile du fait des produits en cas de défaillance avérée du produit.
Nous nous ferons un plaisir de vous fournir la documentation technique, les consignes de montage et les documents d'homologation correspondants afin de garantir une conception conforme à la législation et traçable. Vous pouvez contacter notre service de conseil technique par e-mail à l'adresse technik@kessel.de ou par téléphone au +49 (0) 8456 27-461.
L'installation du CleverLoop est autorisée pour les postes de relevage dont la puissance est comprise entre 1 et 2,5 kW. Étant donné que le Minilift, avec ses 1 000 watts, se situe exactement à la limite inférieure de cette plage autorisée, la réduction au DN 50 et l'installation du CleverLoop sont possibles sans aucun problème.
Le dispositif de boucle anti-retour CleverLoop dispose d'un passage de bille de 48 mm.
Lors de la conception de postes de relevage, la hauteur manométrique géodésique détermine en grande partie la puissance requise par la pompe. Plus le bâtiment est enfoui profondément dans le sol, plus cette différence de niveau est importante et plus le débit de la pompe doit être élevé pour acheminer les eaux usées vers le niveau des plus hautes eaux ou vers la canalisation. Lors de l'installation du Dispositif de boucle anti-retour, on prend toujours en compte la hauteur de refoulement géodésique jusqu'au CleverLoop. Notre outil de conception SmartSelect vous aide à choisir le produit adapté.
CleverVent et CleverLoop ont été conçus pour être installés dans des bâtiments. Toutefois, si cela s'avère économiquement intéressant, notre service dédié aux solutions sur mesure peut prendre en charge l'installation dans une cuve enterrée, dans une zone à l'abri du gel.
Un bouchon d'extrémité est inséré dans le manchon et fixé à l'aide d'un capuchon de sécurité, par exemple de la marque Ostendorf Composites.
Le filtre à charbon actif (réf. 681258) doit être remplacé chaque année – voire plus tôt si des odeurs se développent dans la pièce.
