Dispositif de ventilation CleverVent
La nouvelle génération de conduits de ventilation
Lorsqu'un poste de relevage des eaux usées contenant des matières fécales est installé dans un bâtiment, une conduite de ventilation est obligatoire. Cela implique des percements dans le plafond et des colonnes montantes jusqu'au toit. En règle générale, cela s'avère coûteux, complexe et prend beaucoup de temps à réaliser. Tout cela appartient désormais au passé ! Le Dispositif de ventilation CleverVent est une nouveauté destinée aux constructions neuves et aux rénovations, qui ne nécessite aucun travaux supplémentaires : économique, propre et rapide.
Voici comment cela fonctionne : CleverVent est installé dans la même pièce que le poste de relevage. Sa conception permet à l'air de circuler librement. À l'intérieur se trouve également un flotteur. En cas de refoulement, le flotteur est soulevé par l'eau. La bille située au-dessus du flotteur libère alors le passage vers l'aération et la ventilation via le filtre à charbon actif dans la pièce – même en cas de coupure de courant. CleverVent est disponible avec des manchons dans les diamètres nominaux DN 90, DN 100, DN 125, DN 150 et DN 200.
Grâce à CleverVent, il n'est plus nécessaire d'installer un conduit de ventilation sur le toit. L'aération et la ventilation du poste de relevage sont raccordées à la conduite collectrice via CleverVent.
Avec CleverVent, l'aération et la ventilation sont assurées même en dessous du niveau des plus hautes eaux.
Un engagement total en toutes circonstances
Possibilités d'utilisation

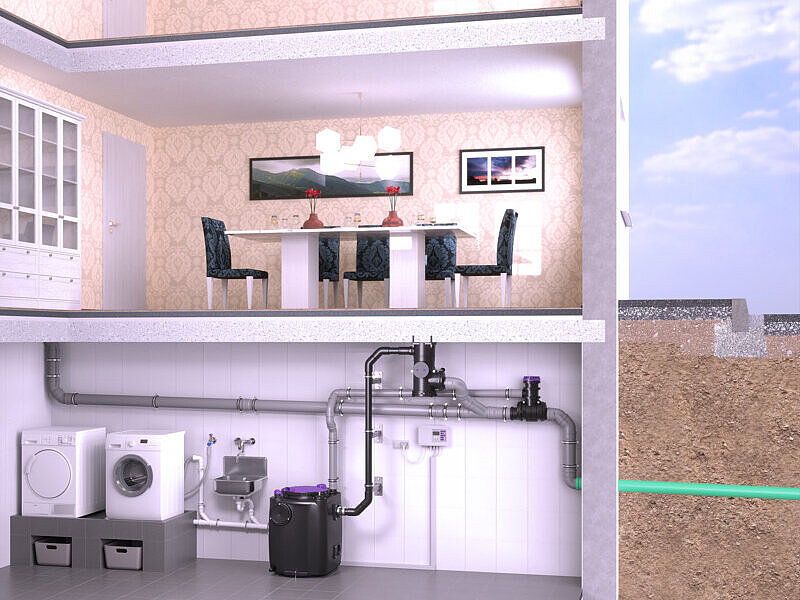

Vous souhaitez installer un poste de relevage dans votre cave, mais la mise en place d'une conduite d'aération et de ventilation nécessiterait de percer le plafond jusqu'au toit ? Grâce à CleverVent, il n'est pas nécessaire de percer le plafond et l'aération et la ventilation fonctionnent même en cas de refoulement provenant de la canalisation.
Idéal pour le montage
Pourquoi emprunter le chemin le plus long alors que le plus court mène aussi à destination ? Grâce à l'dispositif de ventilation CleverVent, vous économisez des matériaux précieux, qu'il s'agisse des tuyaux, des équipements supplémentaires de protection contre l'incendie ou encore des accessoires de montage. De plus, ce produit est composé à 66 % de matériaux recyclés. La réduction des coûts liés aux matériaux et à l'installation se fait également sentir lors du montage : CleverVent permet une installation rapide et simple.
Le summum en matière de qualité de vie

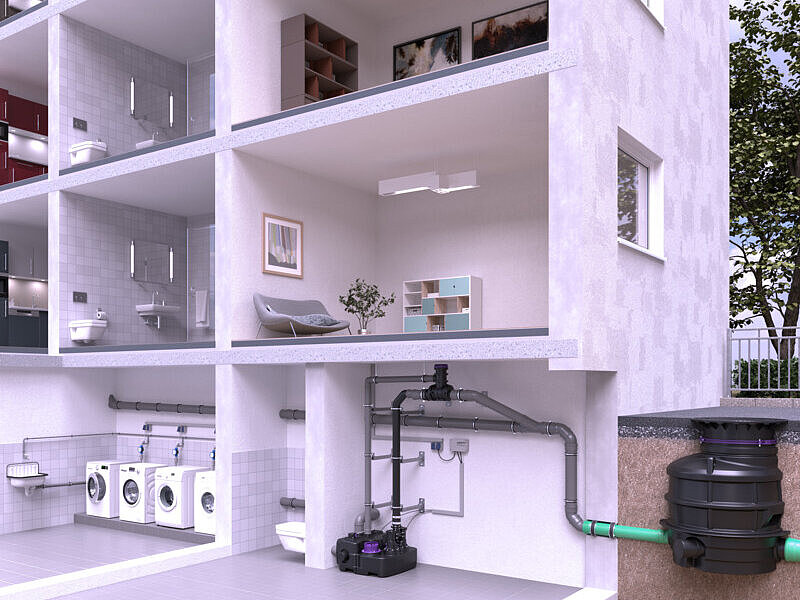

Jusqu'à présent, il fallait que le conduit de ventilation traverse tous les étages jusqu'au toit. Grâce à l'dispositif de ventilation CleverVent, toutes ces percées dans les plafonds sont désormais superflues, ce qui évite d'avoir à poser des tuyaux gênants à travers tout le bâtiment. Ainsi, on ne perd plus d'espace précieux et, en même temps, les pièces à vivre gagnent en esthétique et en qualité de vie. Cette solution est non seulement invisible dans le bâtiment, mais aussi inaudible : grâce à une isolation acoustique optimale, il n'y a plus de nuisance sonore.
Trouver le poste de relevage hybride adapté grâce à SmartSelect
Facilitez-vous désormais la tâche lors du choix du produit adéquat ! Utilisez notre outil de planification pratique SmartSelect, répondez étape par étape aux questions sur la nature des eaux usées, la hauteur de refoulement, les résistances, etc. et accédez directement au produit idéal avec les accessoires adaptés.
Ce qu'il faut savoir sur CleverLoop et CleverVent
La norme EN 12056-4 n'autorise pas le raccordement de la conduite de refoulement à une conduite de descente. Le CleverLoop et le CleverVent sont tous deux équipés d'une sortie horizontale. Celle-ci débouche donc toujours dans une conduite collectrice. Si la conduite collectrice est suivie d'une chute, le raccordement est autorisé et réglementé par la norme DIN 1986-100.
Si un seul appareil est raccordé, les restrictions relatives à un raccordement individuel s'appliquent. En cas de raccordement de plusieurs éléments, les règles relatives au raccordement collectif selon la norme DIN 1986-100 s'appliquent. La pente minimale pour les conduites de raccordement individuelles non ventilées est donc de 1 cm par mètre. Une conduite de raccordement individuelle non ventilée ne doit pas dépasser 4 m de longueur. Un parcours de vidange ne doit pas comporter plus de trois coudes à 90° (sans coude de raccordement). La différence de hauteur entre le raccordement à un appareil de vidange et le fond de la canalisation dans la branche de raccordement à la colonne de descente ne doit pas dépasser 1 m. Si l’une de ces conditions ne peut être remplie, la conduite de raccordement individuelle doit être ventilée. Il en résulte que, pour la plupart des cuisines, une ventilation des raccordements de cuisine devient nécessaire. C’est également ce qu’exige la norme DIN 4040-100 dans la section consacrée à la ventilation.
Dans ce cas, la cuisine est raccordée via la ventilation principale indiquée sur le schéma : le réservoir collecteur du poste de relevage est relié au CleverVent. Si la conduite d'alimentation du séparateur à graisses mesure plus de 10 m, la conduite de ventilation supplémentaire peut être raccordée au CleverVent et évacuée dans la canalisation, à condition que la cuisine et le poste de relevage soient ventilés par le toit.
Le dispositif de boucle anti-retour CleverLoop et le Dispositif de ventilation CleverVent permettent de répondre en toute sécurité aux exigences en matière de protection contre le refoulement et de ventilation mentionnées dans les normes EN 12056, DIN 1986-100 ou ÖNORM B 2501. Des essais de type approfondis réalisés par le TÜV Rheinland ont démontré la fiabilité et la sécurité de ces produits. L'agrément technique délivré par l'Institut autrichien de la technique du bâtiment (OIB) atteste de l'adéquation et de l'applicabilité des deux produits. De plus, la conformité à la norme DIN SPEC 3615 confirme la qualité et la sécurité des produits.
Si la conduite à écoulement libre est correctement dimensionnée et que le taux de remplissage ne dépasse pas 70 %, il n'est pas nécessaire de prévoir une section de stabilisation entre le CleverVent et le CleverLoop. Dans le cas contraire, une section de stabilisation d'au moins 1 m est nécessaire.
Oui, c'est possible. Le ressort est en V4A, un matériau résistant à la corrosion. Le CleverLoop peut ainsi supporter l'eau chlorée, l'eau de mer salée ainsi que les eaux usées agressives.
Le dispositif de boucle anti-retour CleverLoop et le Dispositif de ventilation CleverVent sont conformes à la réglementation en matière de construction. Ces systèmes disposent d’un agrément OIB valide et portent également le label de qualité suisse Qplus Swiss Quality. Ils répondent ainsi aux exigences du domaine d’application prévu. Par ailleurs, il convient de noter que, dans le cadre d’une conception dans les règles de l’art, d’une installation conforme aux normes et aux spécifications du fabricant, ainsi que d’une maintenance régulière, KESSEL assure bien entendu une couverture de responsabilité civile du fait des produits en cas de défaillance avérée du produit.
Nous nous ferons un plaisir de vous fournir la documentation technique, les consignes de montage et les documents d'homologation correspondants afin de garantir une conception conforme à la législation et traçable. Vous pouvez contacter notre service de conseil technique par e-mail à l'adresse technik@kessel.de ou par téléphone au +49 (0) 8456 27-461.
L'installation du CleverLoop est autorisée pour les postes de relevage dont la puissance est comprise entre 1 et 2,5 kW. Étant donné que le Minilift, avec ses 1 000 watts, se situe exactement à la limite inférieure de cette plage autorisée, la réduction au DN 50 et l'installation du CleverLoop sont possibles sans aucun problème.
Le dispositif de boucle anti-retour CleverLoop dispose d'un passage de bille de 48 mm.
Lors de la conception de postes de relevage, la hauteur manométrique géodésique détermine en grande partie la puissance requise par la pompe. Plus le bâtiment est enfoui profondément dans le sol, plus cette différence de niveau est importante et plus le débit de la pompe doit être élevé pour acheminer les eaux usées vers le niveau des plus hautes eaux ou vers la canalisation. Lors de l'installation du Dispositif de boucle anti-retour, on prend toujours en compte la hauteur de refoulement géodésique jusqu'au CleverLoop. Notre outil de conception SmartSelect vous aide à choisir le produit adapté.
CleverVent et CleverLoop ont été conçus pour être installés dans des bâtiments. Toutefois, si cela s'avère économiquement intéressant, notre service dédié aux solutions sur mesure peut prendre en charge l'installation dans une cuve enterrée, dans une zone à l'abri du gel.
Un bouchon d'extrémité est inséré dans le manchon et fixé à l'aide d'un capuchon de sécurité, par exemple de la marque Ostendorf Composites.
Le filtre à charbon actif (réf. 681258) doit être remplacé chaque année – voire plus tôt si des odeurs se développent dans la pièce.
