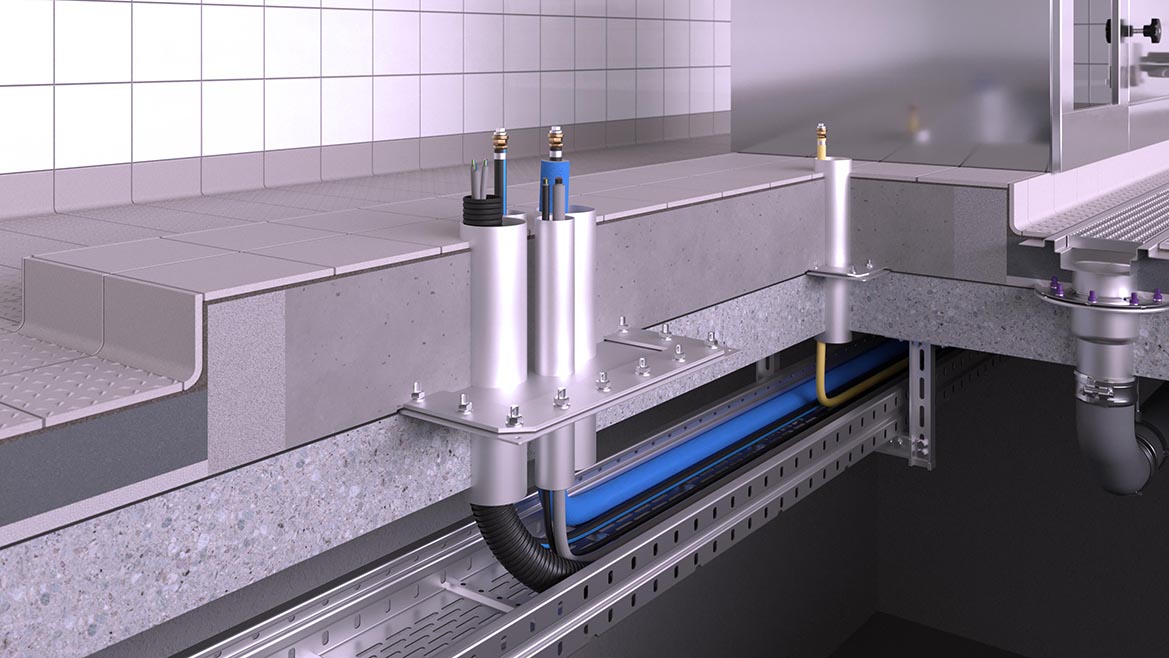

Les passages de tuyaux pour conduites de fluides et câbles électriques dans les cuisines ou les applications industrielles nécessitent une intégration et une insertion en toute fiabilité dans la structure du sol et la(les) couche(s) d’étanchéité.

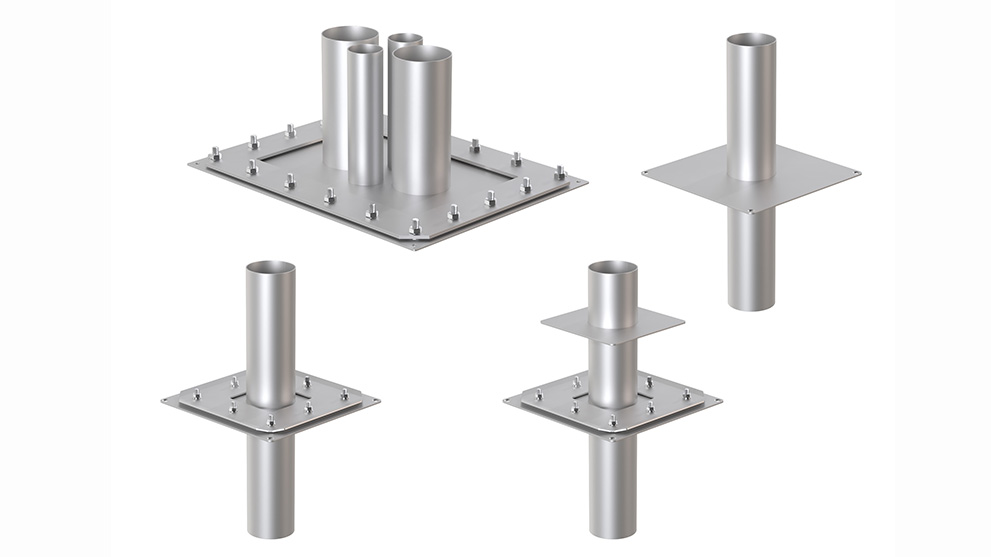

KESSEL propose à cet effet des passages de tuyaux en variante à une ou deux couches. Ils peuvent être fournis, au choix, avec une bride à coller ou une bride de compression.

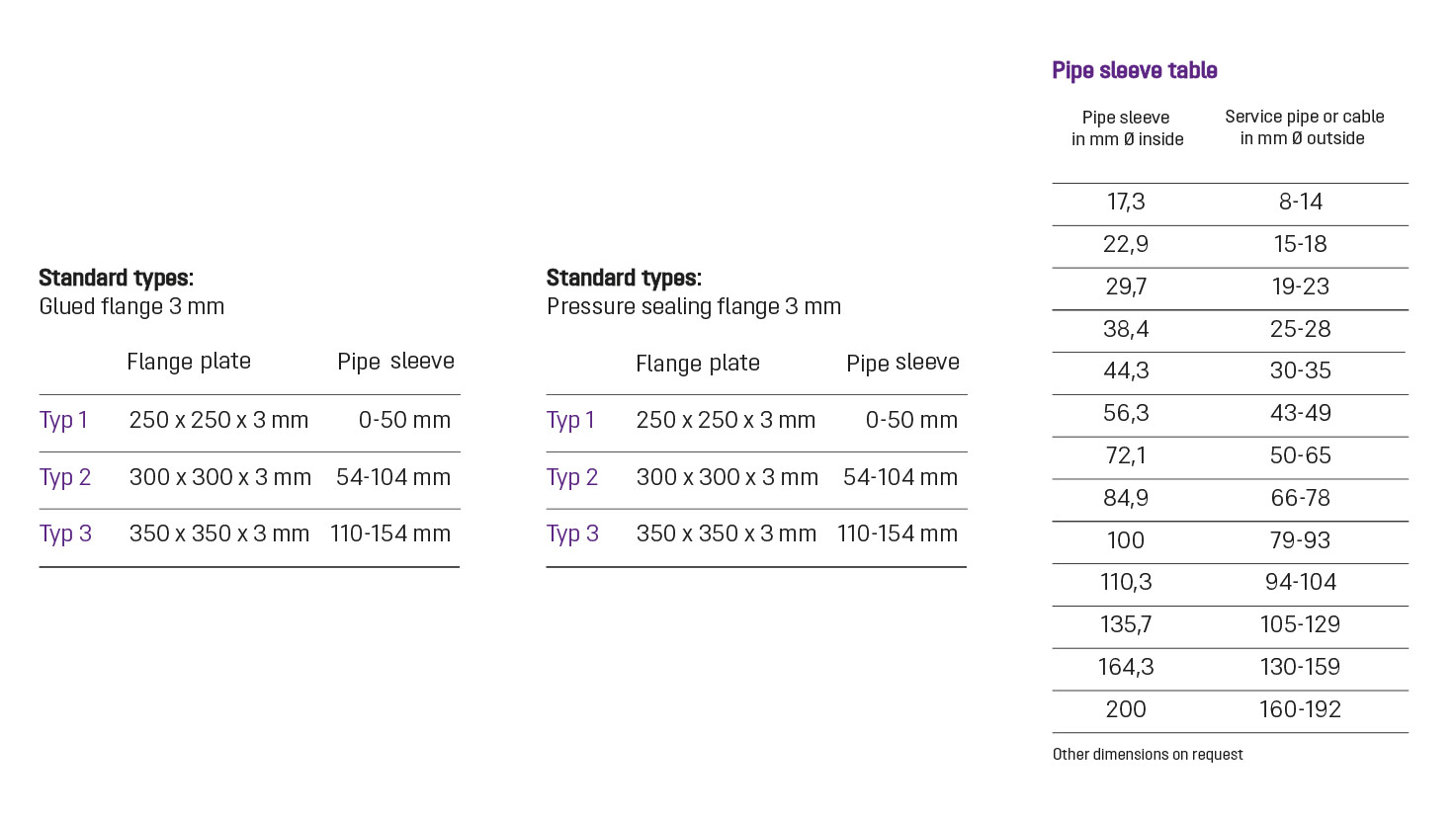

Vous pouvez choisir entre des passages de tuyaux ronds ou carrés, qui peuvent être combinés sur une plaque de bride.

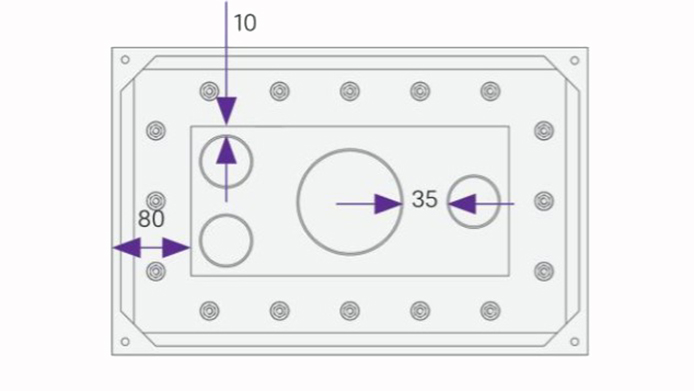

Distances minimales pour passage de tuyaux avec bride de compression
La figure ci-contre présente les distances à respecter lors de la conception et la planification d’un passage de tuyaux. Pour répondre aux exigences les plus élevées de la norme DIN 18534 « Étanchéité pour les espaces intérieurs » W-3I, une largeur de bride de 50 mm est indispensable pour assurer le raccordement de la couche d’étanchéité.
Encore plus d’options
Des bouchons pour les extrémités des tuyaux avec raccords PG et joints annulaires, positionnés dans l’espace entre le tuyau transportant le fluide et le tube fourreau peuvent également être fournis sur demande.
L’isolation thermique et la protection contre les incendies doivent être spécifiquement adaptées à chaque projet et réalisées sur place par l’équipe de construction.
Une qualité « Made in Germany »
L’ensemble des produits de la série Ferrofix sont conçus et fabriqués en Allemagne dans notre propre centre de compétences à Ulm. Avec plus de 40 années d’expérience en tant que fournisseur de systèmes pour les produits en acier inoxydable dans le domaine de l’écoulement, l’équipe d’experts de KESSEL Inox vous fournit un service complet et fiable tout comme des solutions individuelles répondant aux différentes exigences.
