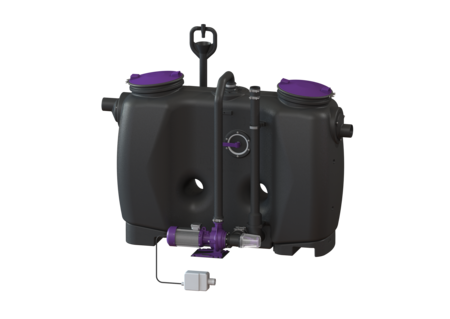

Séparateur graisse EasyClean free
NS 4, Mix, Fenêtre d'inspection
Le séparateur pour eaux grasses est adapté à une pose libre à l'abri du gel et la cuve est dépourvu de tout élément métallique. La cuve en composite (PE) résistante dans le temps est équipée d’un débourbeur intégré et d’une zone inférieure conique assurant une évacuation rapide. Deux couvercles hermétiques aux odeurs à fermetures à clip rapide facilitent l’accès pour les travaux de vidange et d'entretien. Le système Schredder-Mix innovant à broyage intégré se charge de l’homogénéisation et du brassage du contenu de la cuve. Une pompe externe, séparée de la cuve via un dispositif d’arrêt, est prévu pour la vidange. Après la vidange, il ne reste plus qu’un volume résiduel de boue de 3 litres maximum dans la cuve. Pour limiter les odeurs lors de la vidange manuelle, une canne d'aspiration directe montée d’usine est disponible. Matériau PE garantit 20 ans.
- Sens du flux modifiable via une tubulure étanche interchangeable (NS 2 - NS 10)
- Commande simple
- Fonctionnement ne nécessitant qu'un minimum d'entretien
Numéro d'article | 93004.31/DS |
---|---|
GTIN | 4026092068878 |
Groupe de remise | 60 |
Séparateur graisse EasyClean free NS 4, Mix, Fenêtre d'inspection
Le séparateur pour eaux grasses est adapté à une pose libre à l'abri du gel et la cuve est dépourvu de tout élément métallique. La cuve en composite (PE) résistante dans le temps est équipée d’un débourbeur intégré et d’une zone inférieure conique assurant une évacuation rapide. Deux couvercles hermétiques aux odeurs à fermetures à clip rapide facilitent l’accès pour les travaux de vidange et d'entretien. Le système Schredder-Mix innovant à broyage intégré se charge de l’homogénéisation et du brassage du contenu de la cuve. Une pompe externe, séparée de la cuve via un dispositif d’arrêt, est prévu pour la vidange. Après la vidange, il ne reste plus qu’un volume résiduel de boue de 3 litres maximum dans la cuve. Pour limiter les odeurs lors de la vidange manuelle, une canne d'aspiration directe montée d’usine est disponible. Matériau PE garantit 20 ans. Modèle Dispositif d’arrêt: oui Variante d'évacuation: Mix Type de protection moteur: oui Panier à boue: oui Taille nominale (NS): 4 SonicControl: non Dispositif d'évacuation: Raccord d’évacuation Dispositif de remplissage selon DIN 1988: oui Débourbage: Système de nettoyage manuel Étanchéité d'arbre: 1 vanne à visse d’1" Capacité de charge (DIN 19901): F3 Caractéristiques générales Matériau: PE Norme: EN 1825 Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel État à la livraison: Prêt au raccordement (raccordement des composants électriques et pièces de jonction à prévoir sur site Détail de livraison: Couplage Storz-B R 2-1/2" pour véhicule de pompage et de vidange Dimensions Poids net: 15 kg Poids brut: 175 kg Surface de pose, largeur: 842 mm Hauteur de pose: 1767 mm Surface de pose, longueur: 2116 mm Dimensions du conditionnement, largeur: 680 mm Dimensions du conditionnement, hauteur: 1483 mm Dimensions du conditionnement, longueur: 1880 mm Dimensions d'emballage, largeur: 1800 mm Dimensions d’emballage, hauteur: 1700 mm Dimensions d'emballage, longueur: 2400 mm Cuve/corps de base Pression nominale (PN): 10 Diamètre nominal de refoulement (DN): 65 Diamètre extérieur (DA) de refoulement: 75 mm Distance entre le tuyau de sortie et le fond de la cuve: 985 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1055 mm Diamètre extérieur de la sortie (DA): 110 mm Diamètre nominal de la sortie (DN): 100 Diamètre nominal de l’arrivée (DN): 110 mm Diamètre nominal de l’arrivée (DN): 100 Raccordement tuyaux d’arrivée et de sortie: Tuyaux en PE-HD selon DIN 19537, tuyaux HT selon DIN 19560, PP ou AS Orifice de maintenance: 420 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: violet Verrouillage du couvercle: Fermeture à clip rapide Étanchéité: anti-odeur Contenance d'eaux usées Contenu du séparateur: 400 l Volume total: 800 l Tuyau: 400 l Volume maxi d’effluents légers: 160 l Aide à l'installation Type de commande: SPF 300 KE 2.0 Nombre de pompes: 1 Poids: 44 kg Type de raccord: Fiche CEE Courant nominal: 6,2 A Longueur du câble d'alimentation de la pompe: 5 m Système d'autodiagnostic (SDS): I Classe d’isolation: F Facteur de puissance Cos phi: 0,87 Type de protection du gestionnaire: IP 55 PST: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 60 m³/h Hauteur de relevage maxi: 17 m Régime: 2850 U/min Puissance P1: 3,6 kW Puissance P2: 3 kW Mode de fonctionnement: S2 – 30 min Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Rotor radial avec hachoir Commande Fusible requis (RCD): 30 mA Fréquence du réseau: 50 Hz Tension de service: 400 V Type de raccord: Fiche CEE Fréquence de commutation maximale admissible: non
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Dispositif d’échantillonnage DN 100/150, Sortie verticale | 915870 | Afficher | |
Dispositif d’échantillonnage DN 100/150, Sortie horizontale | 915871 | Afficher | |
Armoire intégrée pour montage en saillie | 917413 | Afficher | |
Armoire intégrée pour montage intégré | 917414 | Afficher | |
Appareil de mesure "SonicControl" | 917821 | Afficher | |
Set de prolongation SonicControl 10 m | 917871 | Afficher | |
Set de prolongation SonicControl 20 m | 917872 | Afficher | |
Set de prolongation SonicControl 30 m | 917873 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Joint DN 150 | 680003 | Afficher | |
Collier de serrage d : 110 mm | 680126 | Afficher | |
Joint DN 200 | 680128 | Afficher | |
Vis 10x3, A2 | 680164 | Afficher | |
Fiche de protection moteur CEE, 4 - 6,3 A | 680328 | Afficher | |
Vanne d'arrêt DN 100, composite, horizontale | 680329 | Afficher | |
Tuyau de raccordement DN 100, L : 100 mm | 680434 | Afficher | |
Raccord d'arrivée pour séparateur à graisses NS 2-4 | 680435 | Afficher | |
Manchon de sortie pour séparateur à graisses NS 2-4 | 680437 | Afficher | |
Pièce d'arrivée/de sortie pour séparateur à graisses NS 2-10 | 680439 | Afficher | |
Tuyau de raccordement colliers de serrage, DN 75, L : 100 mm | 680555 | Afficher | |
Kessel Hublot EeasyClean | 913109 | Afficher | |
Couvercle pour séparateur Euro 420mm | 916904 | Afficher | |
Bride de fixation profilée 420mm | 917004 | Afficher | |
Joint pour couvercle de séparateur 420mm | 917204 | Afficher | |
Roue radiale avec tourbillon. pr 3,0 kW | 917854 | Afficher | |
Plaquette de coupe pour pompe 3,0 kW | 917855 | Afficher | |
3,0 kW Pumpe für Fettabscheider | 917856 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Matériau (material): PE
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- Dispositif d'évacuation (entsorgungseinrichtung): Raccord d’évacuation
- Type d'installation (einbausituation): à l’intérieur du bâtiment – pose hors sol à l'abri du gel
- Label CE (ce_kennzeichnung): oui
- Type de protection moteur (schredder_mix_system): oui
- Taille nominale (NS) (nenngroesse): 4
- Dispositif de remplissage selon DIN 1988 (fuelleinrichtung): oui
- Surface de pose, largeur (aufstellflaeche_breite): 842 mm
- Surface de pose, longueur (aufstellflaeche_laenge): 2.116 mm
