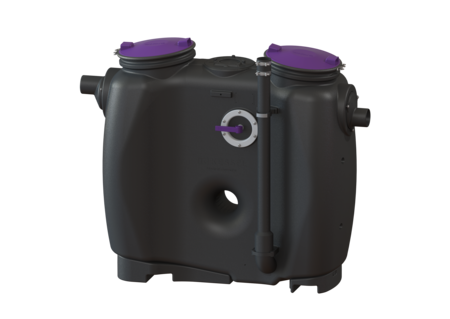

Séparateur graisse EasyClean free
NS 2, Direct, Fenêtre d'inspection
Le séparateur pour eaux grasses est adapté à une pose libre à l'abri du gel et la cuve est dépourvu de tout élément métallique. La cuve en composite (PE) résistante dans le temps est équipée d’un débourbeur intégré et d’une zone inférieure conique assurant une évacuation rapide. Deux couvercles hermétiques aux odeurs à fermetures à clip rapide facilitent l’accès pour les travaux de vidange et d'entretien. Pour limiter les odeurs lors de la vidange manuelle, une canne d'aspiration directe montée d’usine est disponible. Après la vidange, il ne reste plus qu’un volume résiduel de boue de 3 litres maximum dans la cuve. Matériau PE garantit 20 ans.
- Sens du flux modifiable via une tubulure étanche interchangeable (NS 2 - NS 10)
- Fonctionnement ne nécessitant qu'un minimum d'entretien
- Réduction des odeurs dues à la vidange de la cuve fermée
Numéro d'article | 93002.21/D |
---|---|
GTIN | 4026092063576 |
Groupe de remise | 60 |
Séparateur graisse EasyClean free NS 2, Direct, Fenêtre d'inspection
Le séparateur pour eaux grasses est adapté à une pose libre à l'abri du gel et la cuve est dépourvu de tout élément métallique. La cuve en composite (PE) résistante dans le temps est équipée d’un débourbeur intégré et d’une zone inférieure conique assurant une évacuation rapide. Deux couvercles hermétiques aux odeurs à fermetures à clip rapide facilitent l’accès pour les travaux de vidange et d'entretien. Pour limiter les odeurs lors de la vidange manuelle, une canne d'aspiration directe montée d’usine est disponible. Après la vidange, il ne reste plus qu’un volume résiduel de boue de 3 litres maximum dans la cuve. Matériau PE garantit 20 ans. Modèle Variante d'évacuation: Direct Type de protection moteur: non Panier à boue: oui Taille nominale (NS): 2 SonicControl: non Dispositif d'évacuation: Raccord d’évacuation Dispositif de remplissage selon DIN 1988: non Débourbage: manuel Capacité de charge (DIN 19901): F3 Caractéristiques générales Matériau: PE Norme: EN 1825 Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Détail de livraison: Couplage Storz-B R 2-1/2" pour véhicule de pompage et de vidange Dimensions Poids net: 90 kg Poids brut: 105 kg Surface de pose, largeur: 706 mm Hauteur de pose: 1435 mm Surface de pose, longueur: 1735 mm Dimensions du conditionnement, largeur: 680 mm Dimensions du conditionnement, hauteur: 1435 mm Dimensions du conditionnement, longueur: 1500 mm Dimensions d'emballage, largeur: 1050 mm Dimensions d’emballage, hauteur: 1520 mm Dimensions d'emballage, longueur: 1900 mm Cuve/corps de base Pression nominale (PN): 10 Diamètre nominal de refoulement (DN): 65 Diamètre extérieur (DA) de refoulement: 75 mm Distance entre le tuyau de sortie et le fond de la cuve: 985 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1055 mm Diamètre extérieur de la sortie (DA): 110 mm Diamètre nominal de la sortie (DN): 100 Diamètre nominal de l’arrivée (DN): 110 mm Diamètre nominal de l’arrivée (DN): 100 Raccordement tuyaux d’arrivée et de sortie: Tuyaux en PE-HD selon DIN 19537, tuyaux HT selon DIN 19560, PP ou AS Orifice de maintenance: 420 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: violet Verrouillage du couvercle: Fermeture à clip rapide Étanchéité: anti-odeur Contenance d'eaux usées Contenu du séparateur: 400 l Volume total: 600 l Tuyau: 200 l Volume maxi d’effluents légers: 100 l Commande Fréquence de commutation maximale admissible: non
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Dispositif d’échantillonnage DN 100/150, Sortie verticale | 915870 | Afficher | |
Dispositif d’échantillonnage DN 100/150, Sortie horizontale | 915871 | Afficher | |
Armoire intégrée pour montage en saillie | 917413 | Afficher | |
Armoire intégrée pour montage intégré | 917414 | Afficher | |
Appareil de mesure "SonicControl" | 917821 | Afficher | |
Set de prolongation SonicControl 10 m | 917871 | Afficher | |
Set de prolongation SonicControl 20 m | 917872 | Afficher | |
Set de prolongation SonicControl 30 m | 917873 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Joint DN 150 | 680003 | Afficher | |
Joint DN 200 | 680128 | Afficher | |
Vis 10x3, A2 | 680164 | Afficher | |
Raccord d'arrivée pour séparateur à graisses NS 2-4 | 680435 | Afficher | |
Manchon de sortie pour séparateur à graisses NS 2-4 | 680437 | Afficher | |
Pièce d'arrivée/de sortie pour séparateur à graisses NS 2-10 | 680439 | Afficher | |
Tuyau de raccordement colliers de serrage, DN 75, L : 100 mm | 680555 | Afficher | |
Kessel Hublot EeasyClean | 913109 | Afficher | |
Couvercle pour séparateur Euro 420mm | 916904 | Afficher | |
Bride de fixation profilée 420mm | 917004 | Afficher | |
Joint pour couvercle de séparateur 420mm | 917204 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Matériau (material): PE
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- Dispositif d'évacuation (entsorgungseinrichtung): Raccord d’évacuation
- TÜV marque de test (pruefzeichen): ID 1111241796
- Type d'installation (einbausituation): à l’intérieur du bâtiment – pose hors sol à l'abri du gel
- Label CE (ce_kennzeichnung): oui
- Taille nominale (NS) (nenngroesse): 2
- Diamètre nominal de l’arrivée (DN) (zulauf_nennweite_dn): 100 mm
- Diamètre nominal de la sortie (DN) (auslauf_nennweite_dn): 100 mm
