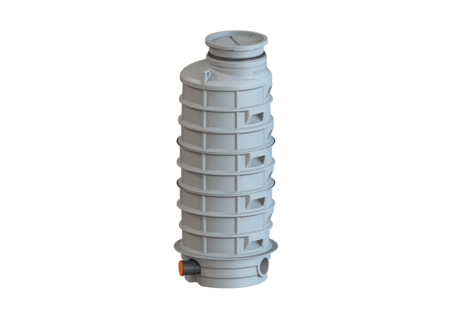

Regard avec clapet anti-r LW 1000
Arrivée DN 150, Sortie DN 150, 2680 mm
KESSEL Regard avec clapet anti-r LW 1000, arrivée DN 150 mm, sortie DN 150 mm, hauteur 2680 mm, eaux usées Eaux vannes, profondeur de pose 2730 - 2960 mm, 1250 mm, type de couvercle Cache de chantier
- Confort : l'espace habitable reste à disposition
- Pas de nuisances sonores du poste ni de nuisances olfactives et salissures dans le bâtiment
- Montage simple grâce au faible poids des éléments du regard
Numéro d'article | 882505-DN150 |
---|---|
GTIN | 4026092071304 |
Groupe de remise | 60 |
Regard avec clapet anti-r LW 1000 Arrivée DN 150, Sortie DN 150, 2680 mm
Le regard avec clapet antiretour en construction monolithique est équipé de barres d'accès, de trois arrivées, d’un canal traversant ouvert et d'un tuyau de nettoyage Controlfix intégré. Le système modulaire KESSEL permet aisément de transformer le tuyau de nettoyage pour en faire un clapet antiretour haut de gamme Staufix SWA, Staufix FKA ou un clapet antiretour avec pompe Pumpfix F. Le cache de chantier en composite peut être utilisé en tant que couvercle de recouvrement dans les espaces verts ou remplacé par une rehausse optionnelle avec un couvercle de protection conformément à la norme EN 124. Il est possible d'avoir une profondeur de pose variable grâce à la rehausse optionnelle. Étanche à l’eau - adapté aux eaux usées agressives - Cuve garantie 20 ans. Modèle Système de regard: Système de regard standard Caractéristiques générales Couleur: gris Nature des eaux usées: Eaux vannes État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Homologation: Z-42.1-333 Dimensions Poids net: 130,5 kg Poids brut: 160,5 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 2000 mm Hauteur de chute: 9 mm Profondeur de pose: 2730 - 2960 mm Dimensions d'emballage, longueur: 3300 mm Dimensions d'emballage, largeur: 1300 mm Dimensions d’emballage, hauteur: 1350 mm Cuve/corps de base Écoulement: Canal traversant ouvert, arrivées à droite et à gauche de 45 degrés Hauteur du regard: 2680 mm Largeur maxi de la cuve: 1250 mm Distance entre le tuyau de sortie et le fond de la cuve: 108 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 136 mm Nombre de sortie: 1 Diamètre nominal de la sortie (DN): 150 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 3 Raccordement tuyaux d’arrivée et de sortie: avec extrémité pointue pour le raccordement de conduites d'égout et de pièces de moulage selon DIN EN 1401-1, DIN 19534, DIN EN 12666-1, DIN 19537-3 et DIN EN 1852-1 Largeur hors tout de la cuve (LW): 1000 mm Largeur hors tout de l’accès (LW): 600 mm Caractéristiques fonctionnelles Type de couvercle: Cache de chantier Matériau du couvercle de recouvrement: Composite
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Manuels | |
---|---|
Données CAO | |
Approbation |
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Contrôle par un organisme tiers (fremdueberwachung): SKZ
- Profondeur de pose (einbautiefe): 2.730 mm
- Nombre d’arrivée (zulauf_anzahl): 3
- Diamètre nominal de l’arrivée (DN) (zulauf_nennweite_dn): 150 mm
- Nombre de sortie (anzahl_auslauf): 1
- Diamètre nominal de la sortie (DN) (auslauf_nennweite_dn): 150 mm
