Kit d’install. pompe Retrofit S
Duo, GTF 1000-S1, 230V

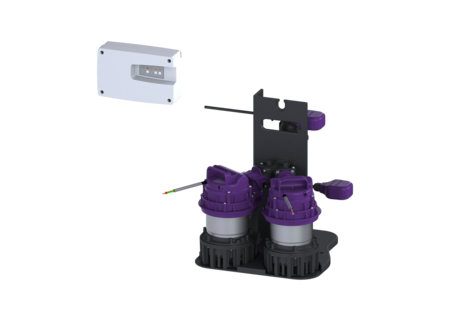

KESSEL Kit d’install. pompe Retrofit S Duo, eaux usées Eaux grises, à l’intérieur du bâtiment – pose dans une cuve à prévoir sur site, avec 2 pompes GTF 1000 submersibles, dispositif d'alarme avec Interrupteur à flotteur, 230 V, Dispositif anti-retour intégré
- Installation rapide grâce à des composants préconfectionnés
- Pose flexible et peu encombrante
- Convient à toutes les conduites de refoulement usuelles
Numéro d'article | 8744051 |
---|---|
GTIN | 4026092109489 |
Groupe de remise | 60 |
Kit d’install. pompe Retrofit S Duo, GTF 1000-S1, 230V
La station de relevage destinée à être installée dans les cuves existantes pour eaux grises est équipée de deux pompes submersibles à fonctionnement continu et de deux dispositifs anti-retour. La console compacte en composite (PU) sert à accueillir les composants de manière variable afin de répondre à différents scénarios d'utilisation. Elle permet également de fixer la station de relevage, même dans des espaces restreints. La fermeture rapide à 90° fournie permet de raccorder tous les types de tuyaux de refoulement usuels. Les fermetures rapides permettent le retrait facile des composants intégrés. Les composants sont prémontés pour un montage final à prévoir sur site. La commande se fait au moyen d’un flotteur via un gestionnaire convivial 230V Connect Duo, pouvant être intégré en option aux équipements de gestion du bâtiment via un contact sec. Modèle Nature du système: Installation double Pose: Pose immergée Type de commande: Gestionnaire Dispositif anti-retour: intégré Caractéristiques générales Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose dans une cuve à prévoir sur site État à la livraison: Construction modulaire pour le montage à prévoir sur site Modèle de poste: Duo ATEX: non Dimensions Poids net: 26 kg Poids brut: 30,59 kg Longueur: 403 mm Largeur: 380 mm Hauteur: 448 mm Dimensions d'emballage, longueur: 785 mm Dimensions d'emballage, largeur: 385 mm Dimensions d’emballage, hauteur: 465 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 40 Diamètre extérieur (DA) de refoulement: 50 mm Aide à l'installation Pompe: GTF 1000 Nombre de pompes: 2 Poids, pompe: 11 kg Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 5,6 A Longueur du câble d'alimentation de la pompe: 10 m Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,97 Catégorie de protection de la pompe: IP 68 (3 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Hauteur de relevage maxi: 10 m Régime: 2700 U/min Puissance P1: 1,3 kW Puissance P2: 0,75 kW Mode de fonctionnement: S1 Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 10 mm Fusible requis (protection de ligne): C 16 A Commande Gestionnaire: Connect Duo Fonction du gestionnaire: avec message d'alarme Disjoncteur du moteur: oui Dispositif d’alarme: Interrupteur à flotteur Nature de détection du niveau: Flotteur Type de détection du niveau: mécanique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Variante d’alarme: message sonore et visuel Fusible requis (protection de ligne): C 16 A Courant nominal: 5,6 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Ouverture à une main pour dispositif antiretour | 680018 | Afficher | |
Joint pour refoulement | 680067 | Afficher | |
Grille d'aspiration eaux usées sans matières fécales, 10 mm | 680361 | Afficher | |
Volute de pompe pour passage libre de 10 mm | 680364 | Afficher | |
Raccord de pompe avec joint et clapet | 680475 | Afficher | |
Écrou-raccord R1,5" pour raccord de pompe | 680576 | Afficher | |
Flotteur MARCHE/ARRÊT 10 m avec prot. contre la flexion et écrou | 680578 | Afficher | |
Flotteur ALARME 10 m avec prot. contre la flexion et écrou | 680579 | Afficher | |
Refoulement 90° avec raccord rapide DN40 | 680580 | Afficher | |
Pompe de remplacement GTF 1000-S1 Tronic, 10 m câble, 230V | 680583 | Afficher | |
Retrofit S Kit de vis y compris rondelles et écrous | 681048 | Afficher |
Manuels | |
---|---|
Données CAO | |
Déclaration de performance | |
Déclaration de conformité |
- Nature des eaux usées (abwasserart_de): Eaux grises
- Dispositif d’alarme (alarmgeber): Interrupteur à flotteur
- Pompe (pumpe): GTF 1000
- Type de rotor (laufrad_typ): Roue vortex
- Gestionnaire (schaltgeraet): Connect Duo
