Kit d’install. pompe Retrofit S

Duo, GTF 500-S1, 230V

KESSEL Kit d’install. pompe Retrofit S Duo, eaux usées Eaux grises, pose dans une cuve à prévoir sur site, avec 2 pompes GTF 500 submersibles, dispositif d'alarme avec Interrupteur à flotteur, Dispositif anti-retour intégré

    • Installation rapide grâce à des composants préconfectionnés
    • Pose flexible et peu encombrante
    • Convient à toutes les conduites de refoulement usuelles
    Numéro d'article 8744050
    GTIN 4026092109496
    Groupe de remise 60

      Kit d’install. pompe Retrofit S Duo, GTF 500-S1, 230V

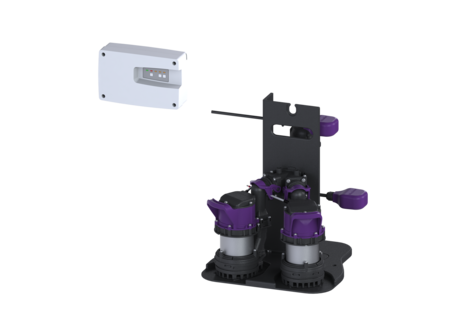

      La station de relevage destinée à être installée dans les cuves existantes pour eaux grises est équipée de deux pompes submersibles à fonctionnement continu et de deux dispositifs anti-retour. La console compacte en composite (PU) sert à accueillir les composants de manière variable afin de répondre à différents scénarios d'utilisation. Elle permet également de fixer la station de relevage, même dans des espaces restreints. La fermeture rapide à 90° fournie permet de raccorder tous les types de tuyaux de refoulement usuels. Les fermetures rapides permettent le retrait facile des composants intégrés. Les composants sont prémontés pour un montage final à prévoir sur site. La commande se fait au moyen d’un flotteur via un gestionnaire convivial 230V Connect Duo, pouvant être intégré en option aux équipements de gestion du bâtiment via un contact sec. Modèle Nature du système: Installation double Pose: Pose immergée Type de commande: Gestionnaire Dispositif anti-retour: intégré Caractéristiques générales Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: pose dans une cuve à prévoir sur site État à la livraison: Construction modulaire pour le montage à prévoir sur site Modèle de poste: Duo ATEX: non Dimensions Poids net: 17,5 kg Poids brut: 21,29 kg Longueur: 403 mm Largeur: 380 mm Hauteur: 448 mm Dimensions d'emballage, longueur: 586 mm Dimensions d'emballage, largeur: 386 mm Dimensions d’emballage, hauteur: 400 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 40 Diamètre extérieur (DA) de refoulement: 50 mm Aide à l'installation Pompe: GTF 500 Nombre de pompes: 2 Poids, pompe: 6 kg Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 2,5 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,91 Catégorie de protection de la pompe: IP 68 (3 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Hauteur de relevage maxi: 8 m Régime: 2800 U/min Puissance P1: 0,6 kW Puissance P2: 0,36 kW Mode de fonctionnement: S1 Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 10 mm Fusible requis (protection de ligne): C 16 A Longueur du câble d'alimentation de la pompe: 10 m Commande Gestionnaire: Connect Duo Fonction du gestionnaire: avec message d'alarme Disjoncteur du moteur: oui Dispositif d’alarme: Interrupteur à flotteur Nature de détection du niveau: Flotteur Type de détection du niveau: mécanique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Variante d’alarme: message sonore et visuel Fusible requis (protection de ligne): C 16 A Courant nominal: 2,5 A
        Titre Numéro d'article
        Titre Numéro d'article
        Titre Numéro d'article
        Titre Numéro d'article
      Ouverture à une main pour dispositif antiretour 680018 Afficher
      Joint pour refoulement 680067 Afficher
      Raccord de pompe avec joint et clapet 680475 Afficher
      Écrou-raccord R1,5" pour raccord de pompe 680576 Afficher
      Flotteur MARCHE/ARRÊT 10 m avec prot. contre la flexion et écrou 680578 Afficher
      Flotteur ALARME 10 m avec prot. contre la flexion et écrou 680579 Afficher
      Refoulement 90° avec raccord rapide DN40 680580 Afficher
      Pompe de remplacement GTF 500-S1 Tronic, 10 m câble, 230V 680587 Afficher
      Roue vortex pour GTF 500 680767 Afficher
      Retrofit S Kit de vis y compris rondelles et écrous 681048 Afficher
      Manuels
      Données CAO
      Déclaration de performance
      Déclaration de conformité
      • Nature des eaux usées (abwasserart_de): Eaux grises
      • Dispositif d’alarme (alarmgeber): Interrupteur à flotteur
      • Pompe (pumpe): GTF 500
      • Type de rotor (laufrad_typ): Roue vortex
      • Gestionnaire (schaltgeraet): Connect Duo
