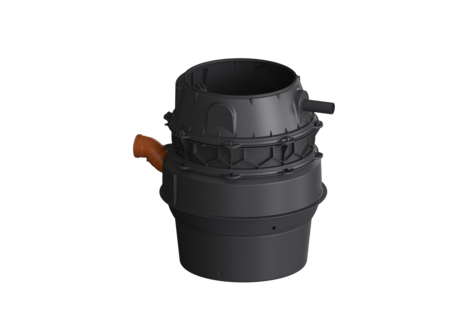

Station de relevage Aquapump XL
Duo, SPF 4500-S3, T0
KESSEL Station de relevage Aquapump XL, Duo, eaux usées Eaux vannes, pose enterrée, hauteur 1500 mm, commande de la pompe par Gestionnaire, avec 2 pompes SPF 4500 submersibles, détection du niveau pneumatique
- Sécurité maximale
- Pose flexible
- Avantages d'une meilleure hygiène de maintenance et de réparation
Numéro d'article | 8742019 |
---|---|
GTIN | 4026092069554 |
Groupe de remise | 60 |
Station de relevage Aquapump XL Duo, SPF 4500-S3, T0
La station de relevage pour eaux vannes et eaux grises est équipée d'une ou deux pompes submersible, d’un dispositif antiretour ainsi que d'un dispositif d’arrêt pour la conduite de refoulement. La cuve en polyéthylène (PE) résistante dans le temps intègre un compartiment de pompe fermé (pose sèche) avec une trappe d'accès vissée. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la gestion du bâtiment via un contact sec ou qui peut transmettre des messages d’alarme et de défauts via une interface GSM. Grâce au système modulaire KESSEL, différentes rehausses ou variantes de module rehausse sont disponibles comme accessoires. Modèle Remarque concernant la profondeur de pose: Variante pose au plus bas Nature du système: Installation double Dispositif d’arrêt: Dispositif d'arrêt en composite Barre d'accès: oui Pose: Pose sèche Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Caractéristiques générales Couleur: noir Norme: EN 12050-1 Nature des eaux usées: Eaux vannes Type d'installation: pose enterrée État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Modèle de poste: Duo ATEX: non Dimensions Poids net: 111,17 kg Poids brut: 128,83 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Longueur: 1295 mm Largeur: 1295 mm Hauteur: 1500 mm Dimensions d'emballage, longueur: 2000 mm Dimensions d'emballage, largeur: 1300 mm Dimensions d’emballage, hauteur: 1435 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Raccord de purge d’air (DN): 70 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 1343 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 753 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 833 mm Distance entre le radier de l’arrivée et le bord supérieur de la cuve: 747 mm Diamètre nominal de l’arrivée (DA): 160 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 1000 mm Largeur hors tout de l’accès (LW): 800 mm Volume utile: 160 l Volume de la cuve: 335 l Aide à l'installation Pompe: SPF 4500 Nombre de pompes: 2 Poids, pompe: 26 kg Type de raccord: Raccordement direct Courant nominal: 7,5 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,85 Catégorie de protection de la pompe: IP 68 (3 m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 55 m³/h Hauteur de relevage maxi: 20 m Régime: 2850 U/min Puissance P1: 4,2 kW Puissance P2: 3,5 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): 3 x C 25 A Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 10 m Commande Gestionnaire: Comfort Disjoncteur du moteur: oui Dispositif d’alarme: Tube plongeur Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Courant nominal: 7,5 A Fusible requis (protection de ligne): 3 x C 25 A
Titre | Numéro d'article | ||
---|---|---|---|
Rehausse avec couvercle LW 800, classe K 3, carrelable | 8740175 | Afficher | |
Rehausse avec couvercle LW 800, classe K 3 avec bride étanche | 8740176 | Afficher | |
Rehausse avec couvercle LW 800, classe A/L15 | 8740177 | Afficher | |
Rehausse avec couvercle LW 800, Classe A/L15, avec bride étanche | 8740178 | Afficher | |
Rehausse avec couvercle LW 800, classe B | 8740179 | Afficher | |
Rehausse Couvercle carré, LW 800, classe D | 8740180 | Afficher | |
Rehausse avec couvercle LW 800, classe K 3 | 8740181 | Afficher |
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Dispositif d'alarme Basic avec sonde à électrode | 20222 | Afficher | |
Dispositif d'alarme Basic avec sonde optique | 20223 | Afficher | |
Kit compresseur de barbotage à l'air | 28048 | Afficher | |
GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V | 28792 | Afficher | |
Boîte à bornes pour rallonger la sonde de niveau | 28799 | Afficher | |
Rallonge de rehausse 250 mm, pour module rehausse LW 1000 | 680370 | Afficher | |
Rallonge de rehausse 500 mm, pour module rehausse LW 1000 | 680371 | Afficher | |
Kit pièce de rechange sonde opt. Câble de 5 m | 80888 | Afficher | |
Accessoires pour câbles Rallonge pour sonde | 80889 | Afficher | |
Kit de pose Thermostat, Hygrostat | 97713 | Afficher | |
Armoire électrique extérieure I:590 mm,pour installation gestionnaires | 97714 | Afficher | |
Témoin lumineux pour armoire électrique extérieure | 97715 | Afficher | |
Armoire électrique extérieure pour l’installation gestionnaires | 97716 | Afficher | |
Armoire électrique extérieure I:785 mm,pour installation gestionnaires | 97723 | Afficher | |
Armoire électrique extérieure I:1115mm,pour installation gestionnaires | 97724 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Kit de rechange bride de pompe avec kit de vis, joint de bride | 28051 | Afficher | |
Gestionnaire Comfort 400V -double 400 V, Aqualift Duo, 2x6,3-10,0 A | 28783 | Afficher | |
Pile Pile 9 V | 680034 | Afficher | |
Joint Bride de pompe | 680045 | Afficher | |
Kit de vis galvanisées, 14 unités | 680047 | Afficher | |
Bride de pompe SPF 1400 - SPF 4500 | 680050 | Afficher | |
Joint pour SPF 1400 - SPF 4500 | 680052 | Afficher | |
Kit clapet anneau compens., clapet, support battant | 680053 | Afficher | |
Tube plongeur pour Aqualift F XL, 280 mm | 680388 | Afficher | |
Corps de clapet postes Duo, avec 2 dispositifs d'arrêt | 680419 | Afficher | |
Capot de protection vissé, DN 160 | 680421 | Afficher | |
Kit d’étanchéité Bride de pompe | 680422 | Afficher | |
Canne de refoulement DN 90 | 680446 | Afficher | |
Pompe remplacem. station relevage Pose sèche SPF 4500-S3 | 680533 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance |
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Gestionnaire (schaltgeraet): Comfort
- TÜV marque de test (pruefzeichen): ID 1111241940
- Type d'installation (einbausituation): pose enterrée
- Dispositif d’alarme (alarmgeber): Tube plongeur
- Pompe (pumpe): SPF 4500
- Type de rotor (laufrad_typ): Roue vortex
