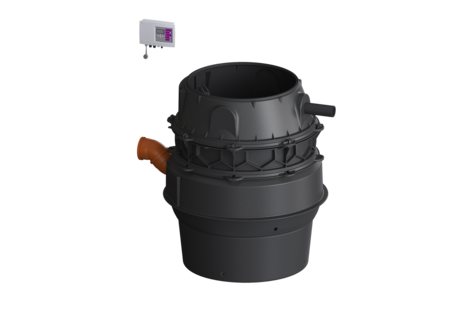

Station de relevage Aquapump XL

Duo, SPF 1400-S3, T0

KESSEL Station de relevage Aquapump XL, Duo, eaux usées Eaux vannes, à l'extérieur des bâtiments – pose enterrée, hauteur 1500 mm, commande de la pompe par Gestionnaire, avec 2 pompes SPF 1400 submersibles, détection du niveau pneumatique

  • Sécurité maximale
  • Pose flexible
  • Avantages d'une meilleure hygiène de maintenance et de réparation
Numéro d'article 8742016
GTIN 4026092069523
Groupe de remise 60

Station de relevage Aquapump XL Duo, SPF 1400-S3, T0
La station de relevage pour eaux vannes et eaux grises est équipée d'une ou deux pompes submersible, d’un dispositif antiretour ainsi que d'un dispositif d’arrêt pour la conduite de refoulement. La cuve en polyéthylène (PE) résistante dans le temps intègre un compartiment de pompe fermé (pose sèche) avec une trappe d'accès vissée. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la gestion du bâtiment via un contact sec ou qui peut transmettre des messages d’alarme et de défauts via une interface GSM. Grâce au système modulaire KESSEL, différentes rehausses ou variantes de module rehausse sont disponibles comme accessoires. Modèle Remarque concernant la profondeur de pose: Variante pose au plus bas Nature du système: Installation double Dispositif d’arrêt: Dispositif d'arrêt en composite Barre d'accès: oui Pose: Pose sèche Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Caractéristiques générales Couleur: noir Norme: EN 12050-1 Nature des eaux usées: Eaux vannes Type d'installation: à l'extérieur des bâtiments – pose enterrée État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Modèle de poste: Duo ATEX: non Dimensions Poids net: 212 kg Poids brut: 235 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Longueur: 1295 mm Largeur: 1295 mm Hauteur: 1500 mm Dimensions d'emballage, longueur: 2000 mm Dimensions d'emballage, largeur: 1300 mm Dimensions d’emballage, hauteur: 1435 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Raccord de purge d’air (DN): 70 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 1343 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 753 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 833 mm Distance entre le radier de l’arrivée et le bord supérieur de la cuve: 747 mm Diamètre nominal de l’arrivée (DA): 160 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 1000 mm Largeur hors tout de l’accès (LW): 800 mm Volume utile: 160 l Volume de la cuve: 335 l Aide à l'installation Pompe: SPF 1400 Nombre de pompes: 2 Poids, pompe: 25 kg Type de raccord: Fiche avec détrompeur Courant nominal: 7,3 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,98 Catégorie de protection de la pompe: IP 68 (3 m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 38 m³/h Hauteur de relevage maxi: 7 m Régime: 1370 U/min Puissance P1: 1,6 kW Puissance P2: 1,1 kW Mode de fonctionnement: S3 – 50 % Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 10 m Commande Gestionnaire: Comfort Dispositif d’alarme: Tube plongeur Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Courant nominal: 7,3 A
  Titre Numéro d'article
Rehausse avec couvercle LW 800, classe K 3, carrelable 8740175 Afficher
Rehausse avec couvercle LW 800, classe K 3 avec bride étanche 8740176 Afficher
Rehausse avec couvercle LW 800, classe A/L15 8740177 Afficher
Rehausse avec couvercle LW 800, Classe A/L15, avec bride étanche 8740178 Afficher
Rehausse avec couvercle LW 800, classe B 8740179 Afficher
Rehausse Couvercle carré, LW 800, classe D 8740180 Afficher
Rehausse avec couvercle LW 800, classe K 3 8740181 Afficher
  Titre Numéro d'article
  Titre Numéro d'article
Dispositif d'alarme Basic avec sonde à électrode 20222 Afficher
Dispositif d'alarme Basic avec sonde optique 20223 Afficher
Kit compresseur de barbotage à l'air 28048 Afficher
GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
Boîte à bornes pour rallonger la sonde de niveau 28799 Afficher
Rallonge de rehausse 250 mm, pour module rehausse LW 1000 680370 Afficher
Rallonge de rehausse 500 mm, pour module rehausse LW 1000 680371 Afficher
Kit pièce de rechange sonde opt. Câble de 5 m 80888 Afficher
Accessoires pour câbles 80889 Afficher
Accessoires pour câbles Rallonge pour pompe 80891 Afficher
Kit de pose Thermostat, Hygrostat 97713 Afficher
Armoire électrique extérieure I:590 mm,pour installation gestionnaires 97714 Afficher
Témoin lumineux pour armoire électrique extérieure 97715 Afficher
Armoire électrique extérieure pour l’installation gestionnaires 97716 Afficher
Armoire électrique extérieure I:785 mm,pour installation gestionnaires 97723 Afficher
Armoire électrique extérieure I:1115mm,pour installation gestionnaires 97724 Afficher
  Titre Numéro d'article
Kit de rechange bride de pompe 28051 Afficher
Gestionnaire Comfort Duo, 230 V 28746 Afficher
Pile Pile 9 V 680034 Afficher
Joint Bride de pompe 680045 Afficher
Kit de vis galvanisées, 14 unités 680047 Afficher
Bride de pompe SPF 1400 - SPF 4500 680050 Afficher
Joint pour SPF 1400 - SPF 4500 680052 Afficher
Kit clapet anneau compens., clapet, support battant 680053 Afficher
Entraînement de pompe SPF 1400 230 V, S3, câble 10 m, avec condensateur 680218 Afficher
Tube plongeur pour Aqualift F XL, 280 mm 680388 Afficher
Corps de clapet postes Duo, avec 2 dispositifs d'arrêt 680419 Afficher
Capot de protection vissé, DN 160 680421 Afficher
Kit d’étanchéité Bride de pompe 680422 Afficher
Canne de refoulement DN 90 680446 Afficher
  • Label CE (ce_kennzeichnung): oui
  • Nature des eaux usées (abwasserart_de): Eaux vannes
  • Gestionnaire (schaltgeraet): Comfort
  • TÜV marque de test (pruefzeichen): ID 1111241940
  • Type d'installation (einbausituation): pose enterrée
  • Dispositif d’alarme (alarmgeber): Tube plongeur
  • Pompe (pumpe): SPF 1400
  • Type de rotor (laufrad_typ): Roue vortex
