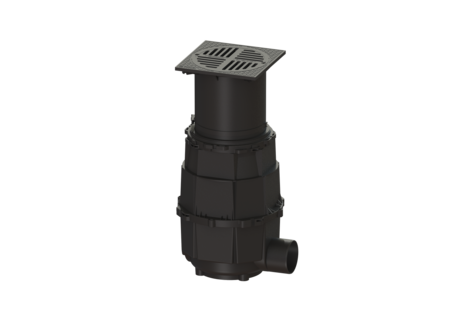

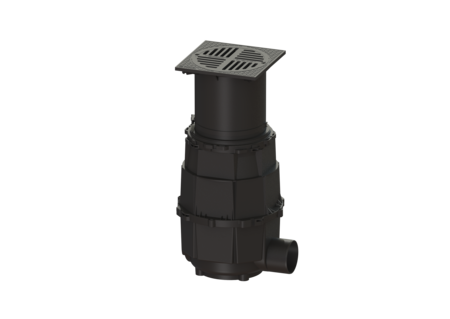

Siphon de cour
Système 400, DN 150, A, 730 - 1080 mm
KESSEL Siphon de cour, DN 150, profondeur de pose 730 - 1080 mm, classe de charge A 15, dispositif anti-odeur compris, Couvercle de recouvrement Composite, largeur du couvercle de recouvrement 400 mm, longueur du couvercle de recouvrement 400 mm, écoulement par Écoulement ponctuel, tubulure latéral, corps de base Composite
- Différentes classes de charge disponibles
- Système complet réglable en hauteur
- Pose enterrée en toute facilité
Numéro d'article | 851152A |
---|---|
GTIN | 4026092004401 |
Groupe de remise | 10 |
Siphon de cour Système 400, DN 150, A, 730 - 1080 mm
Le siphon de cour en composite sert d'écoulement ponctuel et est résistant aux eaux usées agressives. Il est équipé d'un panier à boue ainsi que de joints résistants aux carburants. La rehausse en composite permet une adaptation continue de la hauteur et du niveau. Modèle Système: 400 Chauffage: sans Contenance du débourbeur: oui Garde d'eau: 100 mm Débit (l/s) avec débordement de 20 mm: 4,5 Caractéristiques générales Couleur: noir Norme: EN 752 Diamètre nominal (DN): 150 Diamètre extérieur (DA): 160 mm Dispositif anti-odeur: compris Dimensions Poids net: 45 kg Poids brut: 45 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 500 mm Dimensions d'encastrement, largeur: 535 mm Dimensions d'encastrement, longueur: 585 mm Profondeur d'insertion min.: 55 mm Profondeur de pose: 730 - 1080 mm Type de réglage de la hauteur: Rehausse télescopique Dimensions d'emballage, longueur: 585 mm Dimensions d'emballage, largeur: 535 mm Dimensions d’emballage, hauteur: 1080 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Composite Type de raccordement: latéral Caractéristiques fonctionnelles Type de couvercle: Grille ronde Matériau du couvercle de recouvrement: Composite Couleur du couvercle: noir Largeur du couvercle: 400 mm Longueur du couvercle: 400 mm Surface: érodé Classe de charge: A 15 (EN 124) Cadre, largeur: 400 mm Cadre, longueur: 400 mm Forme rehausse: polygonale Contenance du débourbeur: oui
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Scie cloche pour DN 100/125/150 | 500100 | Afficher | |
Scie cloche pour DN 50/70/100 | 500101 | Afficher | |
Bride de compression pour rehausse LW 400 dans béton étanche | 83021 | Afficher | |
Bande d'étanchéité pour Système 400, Béton étanche | 83022 | Afficher | |
Rallonge de rehausse Système 400, Composite | 850101 | Afficher | |
Adaptateur d : 450 mm, avec joint | 850102 | Afficher | |
Adaptateur d : 358 mm, avec joint | 850103 | Afficher | |
Joint pour passage de tuyau, DN 50 | 850114 | Afficher | |
Joint pour passage de tuyau, DN 70 | 850116 | Afficher | |
Joint pour passage de tuyau, DN 100 | 850117 | Afficher | |
Joint pour passage de tuyau, DN 125 | 850118 | Afficher | |
Joint pour passage de tuyau, DN 150 | 850119 | Afficher | |
Couvercle de protection Composite, Classe A | 850132 | Afficher | |
Dispositif de levage pour dispositif anti-odeur Système 400 | 850143 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Corps base siph cour/ d. eaux pl. avec sortie, DN 150, d : 450 mm | 850010 | Afficher | |
Rallonge de rehausse Système 400, Composite | 850101 | Afficher | |
Adaptateur d : 358 mm, avec joint | 850103 | Afficher | |
Clavette d'assemblage Composite, 4 pièces | 850111 | Afficher | |
Joint d : 368 mm | 850112 | Afficher | |
Joint d : 458 mm | 850113 | Afficher | |
Panier à boue Système 400, Composite | 850115 | Afficher | |
Rehausse réglable en hauteur, cl. A/B | 850120 | Afficher | |
Grille ronde, d : 362 mm, Composite | 850134 | Afficher | |
Dispositif anti-odeur pour siphons de cour, DN 150 | 850142 | Afficher |
Manuels | |
---|---|
Données CAO |
- Diamètre nominal (DN) (nennweite): 150
- Matériau corps de base (material_grundkoerper): Composite
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- Type de raccordement (stutzen_ausfuehrung): latéral
- Classe de charge (belastungsklasse): A 15 (EN 124)
- Profondeur de pose (einbautiefe): 730 mm
- Dispositif anti-odeur (geruchsverschluss): compris
- (form_Aufsatzstueck):
- Contenance du débourbeur (schlammeimer): oui
