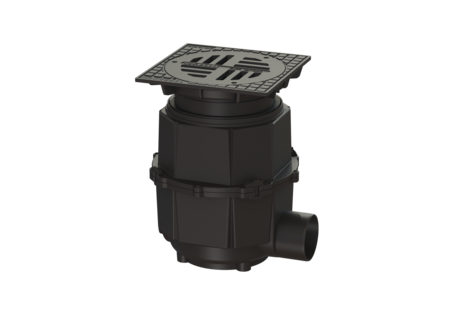

Siphon de cour
Système 400, DN 150, D, 580-710 mm
KESSEL Siphon de cour, DN 150, profondeur de pose 580 - 710 mm, classe de charge D 400, dispositif anti-odeur compris, Couvercle de recouvrement Fonte grise, largeur du couvercle de recouvrement 450 mm, longueur du couvercle de recouvrement 450 mm, écoulement par Écoulement ponctuel, tubulure latéral, corps de base Composite
- Différentes classes de charge disponibles
- Système complet réglable en hauteur
- Pose enterrée en toute facilité

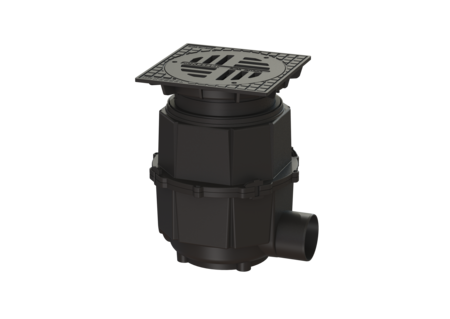

| Numéro d'article | 851151D |
|---|---|
| GTIN | 4026092004395 |
| Groupe de remise | 10 |
Siphon de cour Système 400, DN 150, D, 580-710 mm
Le siphon de cour en composite sert d'écoulement ponctuel et est résistant aux eaux usées agressives. Il est équipé d'un panier à boue ainsi que de joints résistants aux carburants. La rehausse en composite permet une adaptation continue de la hauteur et du niveau. Modèle Système: 400 Chauffage: sans Contenance du débourbeur: oui Étanchéité sur la rehausse: Embout de raccordement Débit (l/s) avec débordement de 20 mm: 4,5 Caractéristiques générales Couleur: noir Norme: EN 752 Diamètre nominal (DN): 150 Diamètre extérieur (DA): 160 mm Dispositif anti-odeur: compris Dimensions Réglage en hauteur : 55 - 180 mm Poids net: 25,5 kg Poids brut: 25,5 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 500 mm Dimensions d'encastrement, largeur: 535 mm Dimensions d'encastrement, longueur: 585 mm Profondeur d'insertion min.: 55 mm Plage de réglage: 55 - 185 Profondeur de pose: 580 - 710 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 563 mm Largeur: 500 mm Hauteur: 580 mm Dimensions d'emballage, longueur: 700 mm Dimensions d'emballage, largeur: 800 mm Dimensions d’emballage, hauteur: 610 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Composite Type de raccordement: latéral Caractéristiques fonctionnelles Type de couvercle: Grille ronde Matériau du couvercle de recouvrement: Fonte grise Largeur du couvercle: 450 mm Longueur du couvercle: 450 mm Classe de charge: D 400 (EN 124) Cadre, largeur: 450 mm Cadre, longueur: 450 mm Forme rehausse: polygonale Contenance du débourbeur: oui
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Scie cloche pour DN 100/125/150 | 500100 | Afficher |
 | Scie cloche pour DN 50/70/100 | 500101 | Afficher |
 | Bride de compression pour rehausse LW 400 dans béton étanche | 83021 | Afficher |
 | Bande d'étanchéité pour Système 400, Béton étanche | 83022 | Afficher |
 | Rallonge de rehausse Système 400, Composite | 850101 | Afficher |
 | Adaptateur d : 450 mm, avec joint | 850102 | Afficher |
 | Adaptateur d : 358 mm, avec joint | 850103 | Afficher |
 | Joint pour passage de tuyau, DN 50 | 850114 | Afficher |
 | Joint pour passage de tuyau, DN 70 | 850116 | Afficher |
 | Joint pour passage de tuyau, DN 100 | 850117 | Afficher |
 | Joint pour passage de tuyau, DN 125 | 850118 | Afficher |
 | Joint pour passage de tuyau, DN 150 | 850119 | Afficher |
 | Couvercle de protection en fonte grise, Classe D | 850136 | Afficher |
 | Dispositif de levage pour dispositif anti-odeur Système 400 | 850143 | Afficher |
| Manuels | |
|---|---|
| Données CAO |
- Diamètre nominal (DN) (nennweite): 150
- Matériau corps de base (material_grundkoerper):
Composite
- Type de raccordement (stutzen_ausfuehrung):
latéral
- Matériau du couvercle de recouvrement (abdeckung_material): Fonte grise
- Classe de charge (belastungsklasse): D 400 (EN 124)
- Profondeur de pose (einbautiefe): 580 mm
- Dispositif anti-odeur (geruchsverschluss): compris
- (form_Aufsatzstueck):
- Contenance du débourbeur (schlammeimer): oui
