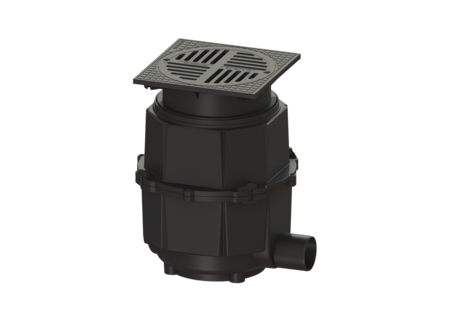

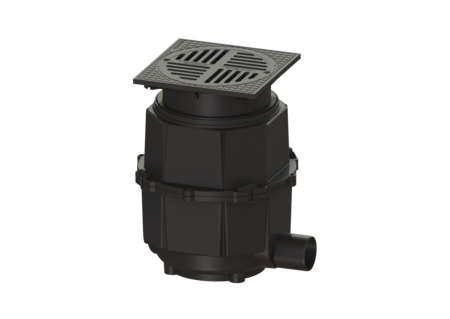

Siphon de cour
Système 400, DN 100, A, 580 - 710 mm
KESSEL Siphon de cour, DN 100, profondeur de pose 580 - 710 mm, classe de charge A 15, dispositif anti-odeur compris, largeur du couvercle de recouvrement 400 mm, longueur du couvercle de recouvrement 400 mm, écoulement par Écoulement ponctuel
- Différentes classes de charge disponibles
- Système complet réglable en hauteur
- Pose enterrée en toute facilité
| Numéro d'article | 851101A |
|---|---|
| GTIN | 4026092004289 |
| Groupe de remise | 10 |
Siphon de cour Système 400, DN 100, A, 580 - 710 mm
Le siphon de cour en composite sert d'écoulement ponctuel et est résistant aux eaux usées agressives. Il est équipé d'un panier à boue ainsi que de joints résistants aux carburants. La rehausse en composite permet une adaptation continue de la hauteur et du niveau. Modèle Système: 400 Chauffage: sans Contenance du débourbeur: oui Étanchéité sur la rehausse: Embout de raccordement Débit (l/s) avec débordement de 20 mm: 4,5 Caractéristiques générales Couleur: noir Norme: EN 752 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Dispositif anti-odeur: compris Dimensions Réglage en hauteur : 55 - 180 mm Poids net: 13 kg Poids brut: 18 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 500 mm Dimensions d'encastrement, largeur: 535 mm Dimensions d'encastrement, longueur: 585 mm Profondeur d'insertion min.: 55 mm Plage de réglage: 55 - 185 Profondeur de pose: 580 - 710 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 563 mm Largeur: 500 mm Hauteur: 580 mm Dimensions d'emballage, longueur: 800 mm Dimensions d'emballage, largeur: 700 mm Dimensions d’emballage, hauteur: 700 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Composite Type de raccordement: latéral Caractéristiques fonctionnelles Type de couvercle: Grille ronde Matériau du couvercle de recouvrement: Composite Largeur du couvercle: 400 mm Longueur du couvercle: 400 mm Classe de charge: A 15 (EN 124) Cadre, largeur: 400 mm Cadre, longueur: 400 mm Forme rehausse: polygonale Contenance du débourbeur: oui
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Scie cloche pour DN 100/125/150 | 500100 | Show |
 | Scie cloche pour DN 50/70/100 | 500101 | Show |
 | Bride de compression pour rehausse LW 400 dans béton étanche | 83021 | Show |
 | Bande d'étanchéité pour Système 400, Béton étanche | 83022 | Show |
 | Rallonge de rehausse Système 400, Composite | 850101 | Show |
 | Adaptateur d : 450 mm, avec joint | 850102 | Show |
 | Adaptateur d : 358 mm, avec joint | 850103 | Show |
 | Joint pour passage de tuyau, DN 50 | 850114 | Show |
 | Joint pour passage de tuyau, DN 70 | 850116 | Show |
 | Joint pour passage de tuyau, DN 100 | 850117 | Show |
 | Joint pour passage de tuyau, DN 125 | 850118 | Show |
 | Joint pour passage de tuyau, DN 150 | 850119 | Show |
 | Couvercle de protection Composite, Classe A | 850132 | Show |
 | Dispositif de levage pour dispositif anti-odeur Système 400 | 850143 | Show |
Dessin d'assemblage
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Joint pour regard LW 400 | 680315 | Show |
 | Corps base siph cour/ d. eaux pl. avec sortie, DN 100, d : 450 mm | 850009 | Show |
 | Clavette d'assemblage Composite, 4 pièces | 850111 | Show |
 | Joint d : 458 mm | 850113 | Show |
 | Panier à boue Système 400, Composite | 850115 | Show |
 | Grille ronde, d : 362 mm, Composite | 850134 | Show |
 | Dispositif anti-odeur pour siphons de cour, DN 100 | 850141 | Show |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO |
- Diamètre nominal (DN) (nennweite): 100
- Matériau corps de base (material_grundkoerper):
Composite
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- Type de raccordement (stutzen_ausfuehrung):
latéral
- Classe de charge (belastungsklasse): A 15 (EN 124)
- Profondeur de pose (einbautiefe): 580 mm
- Dispositif anti-odeur (geruchsverschluss): compris
- (form_Aufsatzstueck):
- Contenance du débourbeur (schlammeimer): oui
