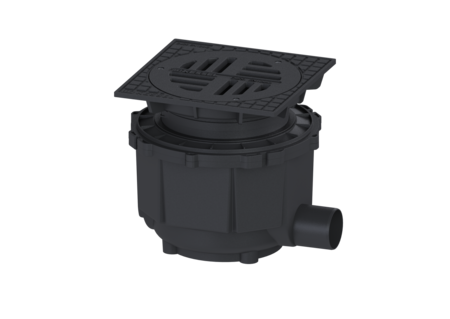

Siphon de cour
Système 400, DN 100, D, 380 - 510 mm
Le siphon de cour en composite sert d'écoulement ponctuel et est résistant aux eaux usées agressives. Il est équipé d'un panier à boue ainsi que de joints résistants aux carburants. La rehausse en composite permet une adaptation continue de la hauteur et du niveau.
- Différentes classes de charge disponibles
- Système complet réglable en hauteur
- Pose enterrée en toute facilité
| Numéro d'article | 851100D |
|---|---|
| GTIN | 4026092004272 |
| Groupe de remise | 10 |

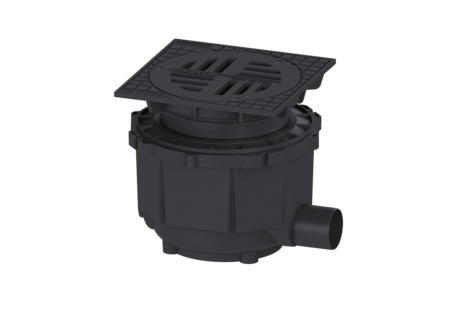

Siphon de cour Système 400, DN 100, D, 380 - 510 mm
Le siphon de cour en composite sert d'écoulement ponctuel et est résistant aux eaux usées agressives. Il est équipé d'un panier à boue ainsi que de joints résistants aux carburants. La rehausse en composite permet une adaptation continue de la hauteur et du niveau. Modèle Système: 400 Chauffage: sans Contenance du débourbeur: oui Débit (l/s) avec débordement de 20 mm: 4,5 Caractéristiques générales Couleur: noir Norme: EN 752 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Dimensions Poids net: 38 kg Poids brut: 44 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 500 mm Dimensions d'encastrement, largeur: 535 mm Dimensions d'encastrement, longueur: 585 mm Profondeur d'insertion min.: 55 mm Profondeur de pose: 380 - 510 mm Type de réglage de la hauteur: Rehausse télescopique Dimensions d'emballage, largeur: 535 mm Dimensions d’emballage, hauteur: 510 mm Dimensions d'emballage, longueur: 585 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Composite Système: latéral Caractéristiques fonctionnelles Type de couvercle: Grille ronde Matériau du couvercle de recouvrement: Fonte grise Couleur du couvercle: noir Largeur du couvercle: 450 mm Longueur du couvercle: 450 mm Surface: érodé Classe de charge: D 400 (EN 124) Cadre, longueur: 450 mm Matériau du cadre: 450 mm Forme rehausse: polygonale Contenance du débourbeur: oui Dispositif anti-odeur: non
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
| Scie cloche pour DN 100/125/150 | 500100 | Afficher | |
| Scie cloche pour DN 50/70/100 | 500101 | Afficher | |
 | Bride à pression en inox système 400 | 83021 | Afficher |
 | Bande d'étanchéité pour Système 400, Béton étanche | 83022 | Afficher |
 | Rallonge de rehausse Système 400, Composite | 850101 | Afficher |
 | Adaptateur d : 450 mm, avec joint | 850102 | Afficher |
 | Adaptateur d : 358 mm, avec joint | 850103 | Afficher |
 | Joint pour passage de tuyau, DN 50 | 850114 | Afficher |
 | Joint pour passage de tuyau, DN 70 | 850116 | Afficher |
 | Joint pour passage de tuyau, DN 100 | 850117 | Afficher |
 | Joint pour passage de tuyau, DN 125 | 850118 | Afficher |
 | Joint pour passage de tuyau, DN 150 | 850119 | Afficher |
 | Couvercle de protection en fonte grise, Classe D | 850136 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Corps base siph cour/ d. eaux pl. avec sortie, DN 100, d : 450 mm | 850009 | Afficher |
| Adaptateur d : 450 mm, avec joint | 850102 | Afficher |
 | Clavette d'assemblage Composite, 4 pièces | 850111 | Afficher |
 | Joint d : 458 mm | 850113 | Afficher |
 | Panier à boue Système 400, Composite | 850115 | Afficher |
 | Grille ronde, d : 395 mm, Fonte grise | 850137 | Afficher |
| Manuels | |
|---|---|
| Données CAO |
- Diamètre nominal (DN) (nennweite): 100
- Matériau corps de base (material_grundkoerper):
Composite
- Système (stutzen_ausfuehrung):
latéral
- Matériau du couvercle de recouvrement (abdeckung_material): Fonte grise
- Classe de charge (belastungsklasse): D 400 (EN 124)
- Profondeur de pose (einbautiefe): 380 mm
- (form_Aufsatzstueck):
- Contenance du débourbeur (schlammeimer): oui
- Dispositif anti-odeur (geruchsverschluss): non
