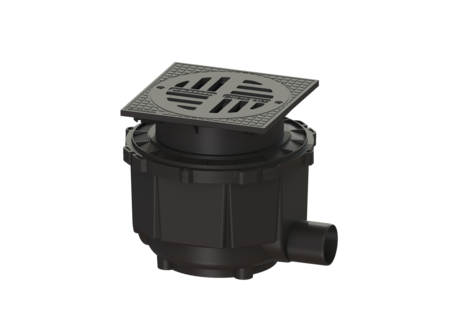

Siphon de cour
Système 400, DN 100, B, 380 - 510 mm
KESSEL Siphon de cour, DN 100, profondeur de pose 380 - 510 mm, classe de charge B 125, dispositif anti-odeur non, Couvercle de recouvrement Fonte grise, largeur du couvercle de recouvrement 400 mm, longueur du couvercle de recouvrement 400 mm, écoulement par Écoulement ponctuel, tubulure latéral, corps de base Composite
- Différentes classes de charge disponibles
- Système complet réglable en hauteur
- Pose enterrée en toute facilité
Numéro d'article | 851100B |
---|---|
GTIN | 4026092004265 |
Groupe de remise | 10 |
Siphon de cour Système 400, DN 100, B, 380 - 510 mm
Le siphon de cour en composite sert d'écoulement ponctuel et est résistant aux eaux usées agressives. Il est équipé d'un panier à boue ainsi que de joints résistants aux carburants. La rehausse en composite permet une adaptation continue de la hauteur et du niveau. Modèle Système: 400 Chauffage: sans Contenance du débourbeur: oui Débit (l/s) avec débordement de 20 mm: 4,5 Caractéristiques générales Couleur: noir Norme: EN 752 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Dispositif anti-odeur: non Dimensions Poids net: 12,5 kg Poids brut: 12,5 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 500 mm Dimensions d'encastrement, largeur: 535 mm Dimensions d'encastrement, longueur: 585 mm Profondeur d'insertion min.: 55 mm Profondeur de pose: 380 - 510 mm Type de réglage de la hauteur: Rehausse télescopique Dimensions d'emballage, longueur: 585 mm Dimensions d'emballage, largeur: 535 mm Dimensions d’emballage, hauteur: 510 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Composite Type de raccordement: latéral Caractéristiques fonctionnelles Type de couvercle: Grille ronde Matériau du couvercle de recouvrement: Fonte grise Couleur du couvercle: noir Largeur du couvercle: 400 mm Longueur du couvercle: 400 mm Surface: érodé Classe de charge: B 125 (EN 124) Cadre, largeur: 400 mm Cadre, longueur: 400 mm Forme rehausse: polygonale Contenance du débourbeur: oui
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Scie cloche pour DN 100/125/150 | 500100 | Afficher | |
Scie cloche pour DN 50/70/100 | 500101 | Afficher | |
Bride de compression pour rehausse LW 400 dans béton étanche | 83021 | Afficher | |
Bande d'étanchéité pour Système 400, Béton étanche | 83022 | Afficher | |
Rallonge de rehausse Système 400, Composite | 850101 | Afficher | |
Adaptateur d : 450 mm, avec joint | 850102 | Afficher | |
Adaptateur d : 358 mm, avec joint | 850103 | Afficher | |
Joint pour passage de tuyau, DN 50 | 850114 | Afficher | |
Joint pour passage de tuyau, DN 70 | 850116 | Afficher | |
Joint pour passage de tuyau, DN 100 | 850117 | Afficher | |
Joint pour passage de tuyau, DN 125 | 850118 | Afficher | |
Joint pour passage de tuyau, DN 150 | 850119 | Afficher | |
Couvercle de protection Fonte grise, Classe B | 850131 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Corps base siph cour/ d. eaux pl. avec sortie, DN 100, d : 450 mm | 850009 | Afficher | |
Adaptateur d : 450 mm, avec joint | 850102 | Afficher | |
Clavette d'assemblage Composite, 4 pièces | 850111 | Afficher | |
Joint d : 458 mm | 850113 | Afficher | |
Panier à boue Système 400, Composite | 850115 | Afficher | |
Grille ronde, d : 362 mm, Fonte grise | 850135 | Afficher |
Manuels | |
---|---|
Données CAO |
- Diamètre nominal (DN) (nennweite): 100
- Matériau corps de base (material_grundkoerper): Composite
- Type de raccordement (stutzen_ausfuehrung): latéral
- Matériau du couvercle de recouvrement (abdeckung_material): Fonte grise
- Classe de charge (belastungsklasse): B 125 (EN 124)
- Profondeur de pose (einbautiefe): 380 mm
- (form_Aufsatzstueck):
- Contenance du débourbeur (schlammeimer): oui
- Dispositif anti-odeur (geruchsverschluss): non
