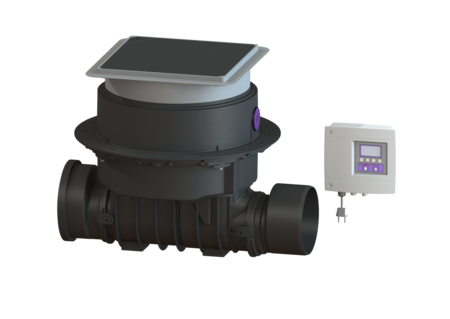

Clapet anti-r. autom. Staufix FKA

DN 200, Dalle, noir

KESSEL Clapet anti-r. autom. Staufix FKA, gestionnaire Comfort, diamètre nominal (DN) 200, eaux usées Eaux vannes, verrouillage Lock & Lift, à l’intérieur du bâtiment – pose encastrée en dalle, type de couvercle Couvercle

  • Système de fermeture motorisé fiable avec sonde optique
  • Maintenance rapide, simple et sans outils
  • Disponible comme kit complet ou modulaire
Numéro d'article 84200S
GTIN 4026092046432
Groupe de remise 30

Clapet anti-r. autom. Staufix FKA DN 200, Dalle, noir
Le clapet antiretour automatisé premium pour eaux vannes et eaux grises est équipé d’un système de fermeture motorisé qui se ferme automatiquement en cas de reflux. Un second système de fermeture sert de verrouillage d'urgence à actionnement manuel. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la gestion du bâtiment via un contact sec ou qui peut transmettre des messages d’alarme et de défauts via une interface GSM. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour avec pompe Pumpfix F. Modèle Verrouillage d'urgence: oui Type de protection de la sonde: IP 68 (3 m/48h) Clapets anti-retour motorisés: 1 Clapets anti-retour mécaniques: 1 Caractéristiques générales Couleur: noir Norme: EN 13564 Diamètre nominal (DN): 200 Diamètre extérieur (DA): 200 mm Remarque concernant le diamètre nominal: Hydraulique correspond à DN 150 Nature des eaux usées: Eaux vannes Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des capteurs et raccordement du gestionnaire à prévoir sur site) Protection anti-retour: Type 3 Type de moteur: KSM 140 Type de protection moteur: IP 68 (3m/48h) Longueur de câble: 5 m Dimensions Poids net: 16,5 kg Poids brut: 22 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 750 mm Dimensions d'encastrement, longueur: 750 mm Hauteur de chute: 9 mm Profondeur de pose: 516 - 669 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 720 mm Largeur: 590 mm Dimensions d'emballage, longueur: 785 mm Dimensions d'emballage, largeur: 615 mm Dimensions d’emballage, hauteur: 550 mm Cuve/corps de base Type de raccordement: avec extrémité pointue et manchon Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: noir Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Verrouillage: Lock & Lift Classe de charge: L 15 (EN 1253-1) Étanchéité: étanche à l'eau Commande Gestionnaire: Comfort Dispositif d’alarme: Sonde optique Nature de détection du niveau: Sonde optique Type de détection du niveau: optique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Raccordement à la GTB, AB: oui
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
Report d'alarme Câble de 20 m, 2x0,75 qmm 20162 Afficher
Code d'activation pour contact sec 80077 Afficher
Kit de conversion Pumpfix F DN 100-200, à partir de 01/2011, dalle 80098 Afficher
Accessoires pour câbles 80889 Afficher
Accessoires pour câbles Rallonge pour moteur 80890 Afficher
Accessoires pour câbles Rallonge pour pompe 80891 Afficher
Rallonge de rehausse H : 200 mm 83070 Afficher
Rallonge de rehausse H : 234 mm, avec bride et contre-bride 83073 Afficher
Rallonge de rehausse H : 360 mm, avec bride centrale 83075 Afficher
  Titre Numéro d'article
Pile Pile 9 V 680034 Afficher
Support battant pour clapet motorisé et mécanique 680101 Afficher
Joint pour rehausse, à partir de 07/2014 680150 Afficher
Joint couvercle de protection, système 330 mm 686114 Afficher
Dispositif de contrôle avec joint 70214 Afficher
Kit d’étanchéité 70318 Afficher
Couvercle de verroui. Staufix FKA Côté arrivée 80016 Afficher
Couvercle de verroui. Staufix FKA Côté sortie 80017 Afficher
Clapet anti-retour motorisés, avec support battant 80038 Afficher
Support battant pour clapet motorisé avec supp. battant 80039 Afficher
Support battant avec clapet mécanique, support battant 80041 Afficher
Gestionnaire Comfort 230 V, Staufix FKA 80071 Afficher
Moteur d’entraînement montage prêt au raccordem., câble de 5 m 80076 Afficher
Kit pièce de rechange sonde opt. Câble de 5 m 80888 Afficher
Adaptateur Kit de sonde optique 80892 Afficher
Couvercle de protection étanche à l'eau, noir 366x366 mm 830050 Afficher
Rehausse système 400 830065 Afficher
Extrémité pointue DN 200, avec joint 83084 Afficher
Manchon DN 200, avec joint 83088 Afficher
Manuels
Données CAO
Rapports et certificats d'essai
Déclaration de performance
Déclaration de conformité
  • Diamètre nominal (DN) (nennweite): 200
  • Gestionnaire (schaltgeraet): Comfort
  • Matériau du couvercle de recouvrement (abdeckung_material): Composite
  • Type d'installation (einbausituation): pose encastrée en dalle
  • Label CE (ce_kennzeichnung): oui
  • Nature des eaux usées (abwasserart_de): Eaux vannes
  • Type de couvercle (abdeckungsart): Couvercle
  • Longueur (laenge): 720  mm
  • Largeur (breite): 590  mm
  • Protection anti-retour (rueckstauschutz): Type 3
