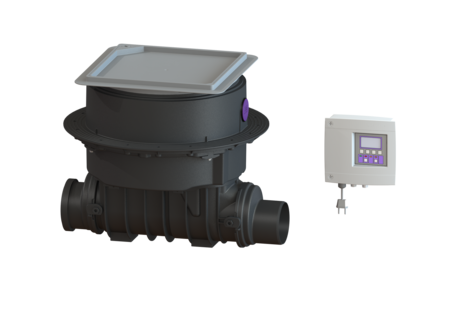

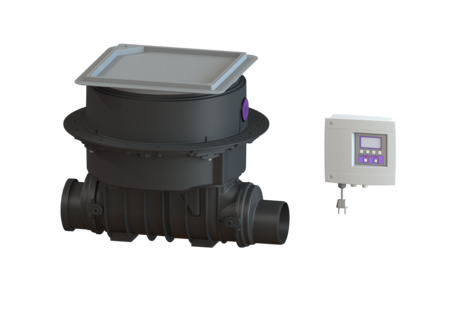

Clapet anti-r. autom. Staufix FKA
DN 125, Dalle, carrelable
KESSEL Clapet anti-r. autom. Staufix FKA, gestionnaire Comfort, diamètre nominal (DN) 125, eaux usées Eaux vannes, verrouillage Lock & Lift, à l’intérieur du bâtiment – pose encastrée en dalle, type de couvercle Couvercle carrelable
- Système de fermeture motorisé fiable avec sonde optique
- Maintenance rapide, simple et sans outils
- Disponible comme kit complet ou modulaire
Numéro d'article | 84125X |
---|---|
GTIN | 4026092046456 |
Groupe de remise | 30 |
Clapet anti-r. autom. Staufix FKA DN 125, Dalle, carrelable
Le clapet antiretour automatisé premium pour eaux vannes et eaux grises est équipé d’un système de fermeture motorisé qui se ferme automatiquement en cas de reflux. Un second système de fermeture sert de verrouillage d'urgence à actionnement manuel. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la gestion du bâtiment via un contact sec ou qui peut transmettre des messages d’alarme et de défauts via une interface GSM. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour avec pompe Pumpfix F. Modèle Verrouillage d'urgence: oui Type de protection de la sonde: IP 68 (3 m/48h) Clapets anti-retour motorisés: 1 Clapets anti-retour mécaniques: 1 Caractéristiques générales Couleur: noir Norme: EN 13564 Diamètre nominal (DN): 125 Diamètre extérieur (DA): 125 mm Nature des eaux usées: Eaux vannes Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des capteurs et raccordement du gestionnaire à prévoir sur site) Protection anti-retour: Type 3 Type de moteur: KSM 140 Type de protection moteur: IP 68 (3m/48h) Longueur de câble: 5 m Dimensions Poids net: 17 kg Poids brut: 20,9 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 750 mm Dimensions d'encastrement, longueur: 750 mm Hauteur de chute: 9 mm Profondeur de pose: 516 - 669 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 645 mm Largeur: 590 mm Dimensions d'emballage, longueur: 785 mm Dimensions d'emballage, largeur: 615 mm Dimensions d’emballage, hauteur: 550 mm Cuve/corps de base Type de raccordement: avec extrémité pointue et manchon Caractéristiques fonctionnelles Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Verrouillage: Lock & Lift Classe de charge: K 3 (EN 1253-1) Étanchéité: étanche à l'eau Hauteur maxi du revêtement: 16 mm Commande Gestionnaire: Comfort Dispositif d’alarme: Sonde optique Nature de détection du niveau: Sonde optique Type de détection du niveau: optique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Raccordement à la GTB, AB: oui
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Report d'alarme Câble de 20 m, 2x0,75 qmm | 20162 | Afficher | |
Code d'activation pour contact sec | 80077 | Afficher | |
Kit de conversion Pumpfix F DN 100-200, à partir de 01/2011, dalle | 80098 | Afficher | |
Accessoires pour câbles | 80889 | Afficher | |
Accessoires pour câbles Rallonge pour moteur | 80890 | Afficher | |
Accessoires pour câbles Rallonge pour pompe | 80891 | Afficher | |
Rallonge de rehausse H : 200 mm | 83070 | Afficher | |
Rallonge de rehausse H : 234 mm, avec bride et contre-bride | 83073 | Afficher | |
Rallonge de rehausse H : 360 mm, avec bride centrale | 83075 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Pile Pile 9 V | 680034 | Afficher | |
Support battant pour clapet motorisé et mécanique | 680101 | Afficher | |
Joint pour rehausse, à partir de 07/2014 | 680150 | Afficher | |
Joint couvercle de protection, système 330 mm | 686114 | Afficher | |
Dispositif de contrôle avec joint | 70214 | Afficher | |
Kit d’étanchéité | 70318 | Afficher | |
Couvercle de verroui. Staufix FKA Côté arrivée | 80016 | Afficher | |
Couvercle de verroui. Staufix FKA Côté sortie | 80017 | Afficher | |
Clapet anti-retour motorisés, avec support battant | 80038 | Afficher | |
Support battant pour clapet motorisé avec supp. battant | 80039 | Afficher | |
Support battant avec clapet mécanique, support battant | 80041 | Afficher | |
Gestionnaire Comfort 230 V, Staufix FKA | 80071 | Afficher | |
Moteur d’entraînement montage prêt au raccordem., câble de 5 m | 80076 | Afficher | |
Kit pièce de rechange sonde opt. Câble de 5 m | 80888 | Afficher | |
Adaptateur Kit de sonde optique | 80892 | Afficher | |
Couvercle de protection étanche à l'eau, carrelable | 830052 | Afficher | |
Rehausse système 400 | 830065 | Afficher | |
Extrémité pointue DN 125, avec joint | 83082 | Afficher | |
Manchon DN 125, avec joint | 83086 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Diamètre nominal (DN) (nennweite): 125
- Gestionnaire (schaltgeraet): Comfort
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- Type d'installation (einbausituation): pose encastrée en dalle
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Type de couvercle (abdeckungsart): Couvercle carrelable
- Longueur (laenge): 645 mm
- Largeur (breite): 590 mm
- Protection anti-retour (rueckstauschutz): Type 3
