Station relevage Aquapump Medium

Mono, GTF 1200, 800-1200 mm, D

La station de relevage pour eaux grises est équipée d'une our deux pompes submersible ainsi que d’un dispositif antiretour. Le système de regard LW 600 en polyéthylène (PE-LLD) résistant dans le temps sert de cuve et intègre un compartiment de pompe ouvert et des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés.

  • Sécurité maximale
  • Préconfiguré en usine
  • Système de regard LW 600, convient à une pose enterrée
Numéro d'article 827810D
GTIN 4026092045701
Groupe de remise 60

Station relevage Aquapump Medium Mono, GTF 1200, 800-1200 mm, D

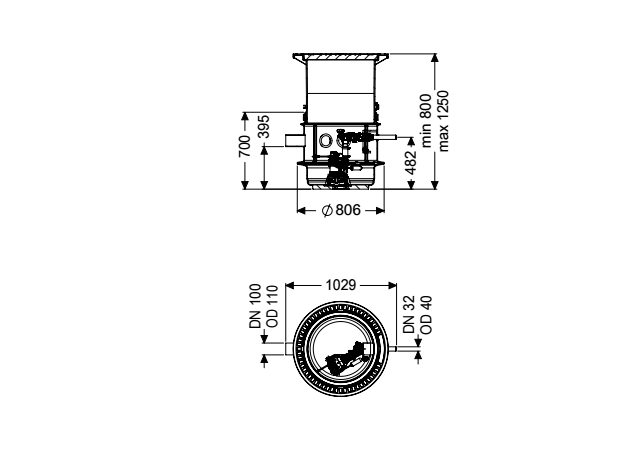

La station de relevage pour eaux grises est équipée d'une our deux pompes submersible ainsi que d’un dispositif antiretour. Le système de regard LW 600 en polyéthylène (PE-LLD) résistant dans le temps sert de cuve et intègre un compartiment de pompe ouvert et des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés. Modèle Nature du système: Installation individuelle Joint traversant du conduit pour câbles (DN): 100 Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 100 Pose: Pose immergée Cadre, largeur: Flotteur Protection antiretour: intégré Refoulement: horizontal Plaque d'insonorisation: LW 600 Caractéristiques générales Couleur: noir Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: à l'extérieur des bâtiments – pose enterrée État à la livraison: Construction modulaire pour le montage à prévoir sur site Modèle de poste: Mono Dimensions Poids net: 152 kg Poids brut: 164 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 2000 mm Diamètre: 680 mm Profondeur de pose: 800 - 1250 mm Type de réglage de la hauteur: Rehausse télescopique Largeur: 806 mm Longueur: 806 mm Dimensions d'emballage, largeur: 800 mm Dimensions d’emballage, hauteur: 1220 mm Dimensions d'emballage, longueur: 1200 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Diamètre de fourreau pour câbles (DN): 100 Raccord de purge d’air (DN): 100 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 482 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 400 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 455 mm Diamètre nominal de l’arrivée (DN): 160 mm Diamètre nominal de l’arrivée (DN): 150 Type d'arrivée: 1 Largeur hors tout de la cuve (LW): 600 mm Largeur hors tout de l’accès (LW): 600 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle ronde Matériau du couvercle de recouvrement: Fonte grise rempli de béton Couleur du couvercle: noir Largeur du couvercle: 680 mm Hauteur du couvercle: 50 mm Longueur du couvercle: 680 mm Verrouillage du couvercle: non verrouillable Classe de charge: D 400 (EN 124) Aide à l'installation Type de commande: GTF 1200 Nombre de pompes: 1 Poids: 10 kg Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 6,2 A Longueur du câble d'alimentation de la pompe: 10 m Système d'autodiagnostic (SDS): I Classe d’isolation: F Facteur de puissance Cos phi: 0,98 Type de protection du gestionnaire: IP 68 (3 m) PST: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 15,5 m³/h Hauteur de relevage maxi: 9 m Régime: 2650 U/min Puissance P1: 1,4 kW Puissance P2: 0,84 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Commande Nature de détection du niveau: Flotteur Type de détection du niveau: mécanique Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Longueur du câble d'alimentation du gestionnaire: 1,4 m
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
Ouverture à une main pour dispositif antiretour 680018 Afficher
Couvercle de protection classe D, fonte grise 680059 Afficher
Joint pour refoulement 680067 Afficher
Anneau de maintien pour rehausses d : 600 mm 680276 Afficher
Pied d'assise pour stations de relevage 680362 Afficher
Volute de pompe pour passage libre de 30 mm 680363 Afficher
Roue pour passage libre de 30 mm 680366 Afficher
Conduite ascendante 800-1250 mm, à partir de 02/2016 680449 Afficher
Dispositif antiretour avec clapet antiretour 680457 Afficher
Raccord de pompe stations relevage, à partir de 01/2016 680476 Afficher
Raccord de pompe Mono, adapté aux stations de relevage 680479 Afficher
Kit de joints Clapet anti-retour, joints 680490 Afficher
Pompe remplacem. Aquadive GTF1200 avec interrupteur à flotteur, 10 m 680594 Afficher
Ouverture à une main pour raccord fileté 680698 Afficher
Borne pour sonde de niveau et cloche 680729 Afficher
Joint pour passage de tuyau 110 mm 850117 Afficher
Joint pour rehausse télescopique 860116 Afficher
  • Label CE (ce_kennzeichnung): oui
  • Nature des eaux usées (abwasserart_de): Eaux grises
  • TÜV marque de test (pruefzeichen): ID 1111241937
  • Type d'installation (einbausituation): à l'extérieur des bâtiments – pose enterrée
  • Classe de charge (belastungsklasse): D 400 (EN 124)
  • Type de commande (pumpe): GTF 1200
  • Profondeur de pose (einbautiefe): 800  mm
  • Type de rotor (laufrad_typ): Roue vortex
  • (schaltgeraet):
  • Diamètre nominal de l’arrivée (DN) (zulauf_nennweite_dn): 150
