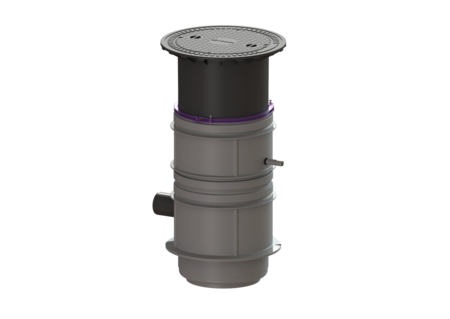

Poste relevage Aquapump Medium

Mono, STZ 1000, 1300-1750 mm, A

827720A

KESSEL Poste relevage Aquapump Medium, Mono, avec arrivée, eaux usées Eaux grises our eaux vannes (en situations de montage sans exigences ATEX), classe de charge A 15, profondeur de pose 1300 - 1750 mm, avec une pompe STZ 1000 submersible

  • Rehausse réglable en hauteur
  • Préconfiguré en usine
  • Système de regard LW 600, convient à une pose enterrée
Numéro d'article 827720A
GTIN 4026092077665
Groupe de remise 60

Poste relevage Aquapump Medium Mono, STZ 1000, 1300-1750 mm, A
La station de relevage pour grises est équipée d'une our deux pompes submersible ainsi que d’un dispositif antiretour. Le système de regard LW 600 en polyéthylène (PE-LLD) résistant dans le temps sert de cuve et intègre un compartiment de pompe ouvert et des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés. Modèle Nature du système: Installation individuelle Joint traversant du conduit pour câbles (DN): 100 Barre d'accès: non Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 100 Pose: Pose immergée Type de commande: Flotteur Dispositif anti-retour: intégré Refoulement: horizontal Système de regard: LW 600 Caractéristiques générales Norme: EN 12050-2, EN 12050-2 et EN 12050-1 (sans exigences ATEX) Nature des eaux usées: Eaux grises our eaux vannes (en situations de montage sans exigences ATEX) Type d'installation: pose enterrée Modèle de poste: Mono ATEX: non Dimensions Poids net: 76 kg Poids brut: 83 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 2500 mm Diamètre: 809 mm Largeur hors tout (LW): 600 mm Profondeur de pose: 1300 - 1750 mm Longueur: 1000 mm Largeur: 806 mm Dimensions d'emballage, longueur: 1200 mm Dimensions d'emballage, largeur: 800 mm Dimensions d’emballage, hauteur: 1720 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Diamètre de fourreau pour câbles (DN): 100 Raccord de purge d’air (DN): 100 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 894 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 400 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 475 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 600 mm Volume utile: 30 l Caractéristiques fonctionnelles Type de couvercle: Couvercle ronde Classe de charge: A 15 (EN 124) Aide à l'installation Pompe: STZ 1000 Nombre de pompes: 1 Poids, pompe: 10 kg Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 5,2 A Classe de protection: I Classe d’isolation: F Catégorie de protection de la pompe: IP 68 (3 m) Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 11,5 m³/h Hauteur de relevage maxi: 10 m Régime: 2800 U/min Puissance P1: 1,2 kW Puissance P2: 0,69 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): C 16 A Type de rotor: Outil tranchant Longueur du câble d'alimentation de la pompe: 10 m Commande Disjoncteur du moteur: oui Dispositif d’alarme: Sonde optique Nature de détection du niveau: Flotteur Type de détection du niveau: mécanique Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Fusible requis (protection de ligne): C 16 A
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
Manuels
Rapports et certificats d'essai
  • TÜV marque de test (pruefzeichen): ID 1111241940
  • Type d'installation (einbausituation): pose enterrée
  • Label CE (ce_kennzeichnung): oui
  • Classe de charge (belastungsklasse): A 15 (EN 124)
  • Pompe (pumpe): STZ 1000
  • Profondeur de pose (einbautiefe): 1.300  mm
  • Type de rotor (laufrad_typ): Outil tranchant
  • (schaltgeraet):
  • Diamètre nominal de l’arrivée (DN) (zulauf_nennweite_dn): 150  mm
