Station relevage Aquapump Medium

Duo, GTF 1200, 1300-1750 mm, D

La station de relevage pour eaux grises est équipée d'une our deux pompes submersible ainsi que d’un dispositif antiretour. Le système de regard LW 600 en polyéthylène (PE-LLD) résistant dans le temps sert de cuve et intègre un compartiment de pompe ouvert et des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés.

  • Sécurité maximale
  • Préconfiguré en usine
  • Système de regard LW 600, convient à une pose enterrée
Numéro d'article 826821D
GTIN 4026092045664
Groupe de remise 60

Station relevage Aquapump Medium Duo, GTF 1200, 1300-1750 mm, D

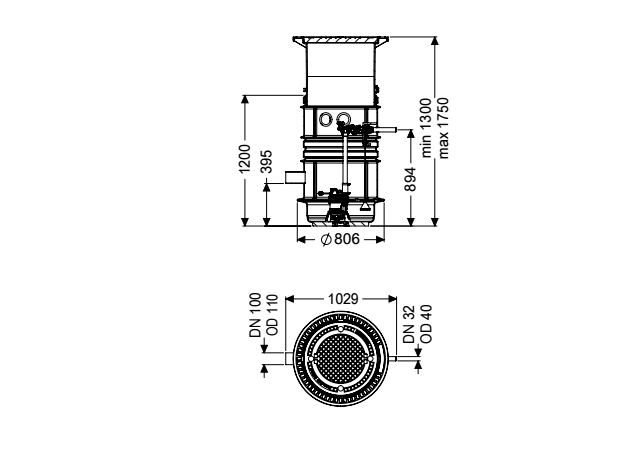

La station de relevage pour eaux grises est équipée d'une our deux pompes submersible ainsi que d’un dispositif antiretour. Le système de regard LW 600 en polyéthylène (PE-LLD) résistant dans le temps sert de cuve et intègre un compartiment de pompe ouvert et des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés. Modèle Nature du système: Installation double Joint traversant du conduit pour câbles (DN): 100 Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 100 Pose: Pose immergée Cadre, largeur: Gestionnaire Protection antiretour: intégré Refoulement: horizontal Plaque d'insonorisation: LW 600 Caractéristiques générales Couleur: noir Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: à l'extérieur des bâtiments – pose enterrée État à la livraison: Construction modulaire pour le montage à prévoir sur site Modèle de poste: Duo Dimensions Poids net: 126 kg Poids brut: 143 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 2000 mm Profondeur de pose: 1300 - 1750 mm Type de réglage de la hauteur: Rehausse télescopique Largeur: 806 mm Longueur: 806 mm Dimensions d'emballage, largeur: 800 mm Dimensions d’emballage, hauteur: 1720 mm Dimensions d'emballage, longueur: 1200 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Diamètre de fourreau pour câbles (DN): 100 Raccord de purge d’air (DN): 100 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 894 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 400 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 455 mm Diamètre nominal de l’arrivée (DN): 160 mm Diamètre nominal de l’arrivée (DN): 150 Type d'arrivée: 1 Largeur hors tout de la cuve (LW): 600 mm Largeur hors tout de l’accès (LW): 600 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle ronde Matériau du couvercle de recouvrement: Fonte grise rempli de béton Couleur du couvercle: noir Largeur du couvercle: 680 mm Hauteur du couvercle: 50 mm Longueur du couvercle: 680 mm Verrouillage du couvercle: non verrouillable Classe de charge: D 400 (EN 124) Aide à l'installation Type de commande: GTF 1200 Nombre de pompes: 2 Poids: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 6,2 A Longueur du câble d'alimentation de la pompe: 10 m Système d'autodiagnostic (SDS): I Classe d’isolation: F Facteur de puissance Cos phi: 0,98 Type de protection du gestionnaire: IP 68 (3 m) PST: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 15,5 m³/h Hauteur de relevage maxi: 9 m Régime: 2650 U/min Puissance P1: 1,4 kW Puissance P2: 0,84 kW Mode de fonctionnement: S1 Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Commande Dispositif d’alarme: Sonde optique Nature de détection du niveau: Cloche Type de détection du niveau: pneumatique Type de protection de la sonde: IP 54 Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Fréquence de commutation maximale admissible: Comfort
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
Set de protection pour la sonde optique 28706 Afficher
Gestionnaire Comfort Duo 230V 28746 Afficher
Ouverture à une main pour dispositif antiretour 680018 Afficher
Pile Pile 9 V 680034 Afficher
Couvercle de protection classe D, fonte grise 680059 Afficher
Tuyau de refoulement Disponible au mètre, 6x4 mm 100 680071 Afficher
Cloche sans tuyau 680108 Afficher
Anneau de maintien pour rehausses d : 600 mm 680276 Afficher
Pied d'assise pour stations de relevage 680362 Afficher
Volute de pompe pour passage libre de 30 mm 680363 Afficher
Roue pour passage libre de 30 mm 680366 Afficher
Conduite ascendante 1300 - 1750 mm 680450 Afficher
Dispositif antiretour avec clapet antiretour 680457 Afficher
Raccord de pompe stations relevage, à partir de 01/2016 680476 Afficher
Raccord de pompe Duo, pour stations de relevage 680480 Afficher
Kit de joints 2 clapets antiretours, 4 joints 680491 Afficher
Pompe remplacem. Aquadive GTF1200 sans interrupteur à flotteur, 10 m 680595 Afficher
Ouverture à une main pour raccord fileté 680698 Afficher
Borne pour sonde de niveau et cloche 680729 Afficher
Kit adaptateur pr montage sonde optique 80892 Afficher
Ersatzteilset opt. Sonde mit 3 Adap.-15m 80988 Afficher
Joint pour passage de tuyau 110 mm 850117 Afficher
Joint pour rehausse télescopique 860116 Afficher
  • Label CE (ce_kennzeichnung): oui
  • Nature des eaux usées (abwasserart_de): Eaux grises
  • Fréquence de commutation maximale admissible (schaltgeraet): Comfort
  • TÜV marque de test (pruefzeichen): ID 1111241937
  • Type d'installation (einbausituation): à l'extérieur des bâtiments – pose enterrée
  • Classe de charge (belastungsklasse): D 400 (EN 124)
  • Type de commande (pumpe): GTF 1200
  • Profondeur de pose (einbautiefe): 1.300  mm
  • Type de rotor (laufrad_typ): Roue vortex
  • Diamètre nominal de l’arrivée (DN) (zulauf_nennweite_dn): 150
