Station relevage Aquapump Medium

Mono, GTF 600, 800 -1200 mm, D

KESSEL Station relevage Aquapump Medium, Mono, eaux usées Eaux grises, classe de charge D 400, profondeur de pose 800 - 1250 mm, hauteur 50 mm, longueur du couvercle de recouvrement 680 mm, courant d'appel max. 6,9 A, avec une pompe GTF 600 submersible, détection du niveau mécanique

  • Sécurité maximale
  • Préconfiguré en usine
  • Système de regard LW 600, convient à une pose enterrée
Numéro d'article 825810D
GTIN 4026092045220
Groupe de remise 60

Station relevage Aquapump Medium Mono, GTF 600, 800 -1200 mm, D

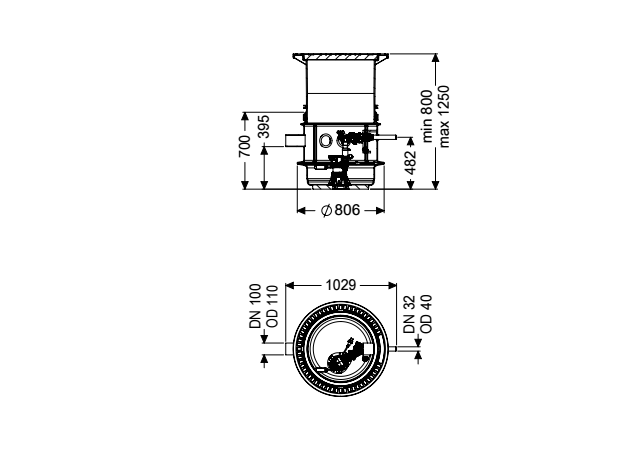

La station de relevage pour eaux grises est équipée d'une our deux pompes submersible ainsi que d’un dispositif antiretour. Le système de regard LW 600 en polyéthylène (PE-LLD) résistant dans le temps sert de cuve et intègre un compartiment de pompe ouvert et des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés. Modèle Nature du système: Installation individuelle Joint traversant du conduit pour câbles (DN): 100 Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 100 Pose: Pose immergée Type de commande: Flotteur Dispositif anti-retour: intégré Refoulement: horizontal Système de regard: LW 600 Caractéristiques générales Couleur: noir Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: à l'extérieur des bâtiments – pose enterrée État à la livraison: Construction modulaire pour le montage à prévoir sur site Modèle de poste: Mono Dimensions Poids net: 148 kg Poids brut: 160 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 2000 mm Profondeur de pose: 800 - 1250 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 806 mm Largeur: 806 mm Dimensions d'emballage, longueur: 1200 mm Dimensions d'emballage, largeur: 800 mm Dimensions d’emballage, hauteur: 1220 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Diamètre de fourreau pour câbles (DN): 100 Raccord de purge d’air (DN): 100 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 482 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 400 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 455 mm Diamètre nominal de l’arrivée (DA): 110 mm Diamètre nominal de l’arrivée (DN): 100 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 600 mm Largeur hors tout de l’accès (LW): 600 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle ronde Matériau du couvercle de recouvrement: Fonte grise rempli de béton Couleur du couvercle: noir Largeur du couvercle: 680 mm Hauteur du couvercle: 50 mm Longueur du couvercle: 680 mm Verrouillage: non verrouillable Classe de charge: D 400 (EN 124) Aide à l'installation Pompe: GTF 600 Nombre de pompes: 1 Poids, pompe: 6 kg Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 2,7 A Longueur du câble d'alimentation de la pompe: 10 m Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,91 Catégorie de protection de la pompe: IP 68 (3 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 12 m³/h Hauteur de relevage maxi: 8 m Régime: 2800 U/min Puissance P1: 0,6 kW Puissance P2: 0,36 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Commande Nature de détection du niveau: Flotteur Type de détection du niveau: mécanique Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Longueur du câble d'alimentation du gestionnaire: 1,4 m Courant nominal: 2,7 A
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
Dispositif d'alarme Basic avec sonde à électrode 20222 Afficher
Dispositif d'alarme Basic avec sonde optique 20223 Afficher
Kit compresseur de barbotage à l'air 28048 Afficher
GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
Boîte à bornes pour rallonger la sonde de niveau 28799 Afficher
Kit de pièces de rechange sonde optique 80888 Afficher
Accessoires pour câbles 80889 Afficher
Accessoires pour câbles 80891 Afficher
Kit de pose Thermostat, Hygrostat 97713 Afficher
Armoire électrique extérieure I:590 mm,pour installation gestionnaires 97714 Afficher
Témoin lumineux pour armoire électrique extérieure 97715 Afficher
Armoire extérieure largeur: 460 mm 97716 Afficher
Armoire électrique extérieure 97723 Afficher
Armoire électrique extérieure 97724 Afficher
  Titre Numéro d'article
Ouverture à une main pour dispositif antiretour 680018 Afficher
Couvercle de protection classe D, fonte grise 680059 Afficher
Joint pour refoulement 680067 Afficher
Anneau de maintien pour rehausses d : 600 mm 680276 Afficher
Conduite ascendante 800-1250 mm, à partir de 02/2016 680449 Afficher
Dispositif antiretour avec clapet antiretour 680457 Afficher
Raccord de pompe stations relevage, à partir de 01/2016 680476 Afficher
Raccord de pompe Mono, adapté aux stations de relevage 680479 Afficher
Kit d’étanchéité Clapet anti-retour, joints 680490 Afficher
Ouverture à une main pour raccord fileté 680698 Afficher
Kit de vis pour grille d’aspiration, GTF 500 680769 Afficher
Pompe de remplacement GTF 600 avec interrupteur à flotteur 680880 Afficher
Rotor GTF 600, Passage libre 30 mm 680887 Afficher
Volute de pompe GTF 600, passage libre 30 mm 680888 Afficher
Pied d‘assise GTF 600, Passage libre 30 mm 680889 Afficher
Joint pour passage de tuyau, DN 100 850117 Afficher
Joint pour rehausses d : 600 mm 860116 Afficher
  • Label CE (ce_kennzeichnung): oui
  • Nature des eaux usées (abwasserart_de): Eaux grises
  • TÜV marque de test (pruefzeichen): ID 1111241937
  • Type d'installation (einbausituation): à l'extérieur des bâtiments – pose enterrée
  • Classe de charge (belastungsklasse): D 400 (EN 124)
  • Pompe (pumpe): GTF 600
  • Profondeur de pose (einbautiefe): 800  mm
  • Type de rotor (laufrad_typ): Roue vortex
  • (schaltgeraet):
  • Diamètre nominal de l’arrivée (DN) (zulauf_nennweite_dn): 100  mm
