Station relevage Aquapump Medium

Duo, GTF 600, 1800-2250 mm, B

Fiche technique du produit (PDF)

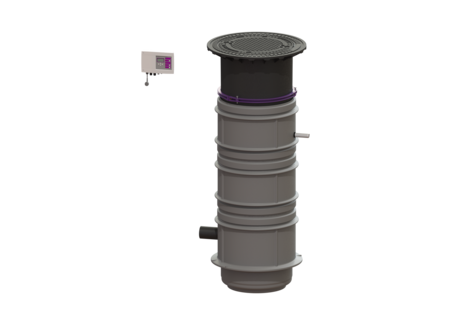

La station de relevage pour eaux grises est équipée d'une pompe submersible ainsi que d’un dispositif antiretour. Le système de regard LW 600 en polyéthylène (PE-LLD) résistant dans le temps sert de cuve et intègre un compartiment de pompe ouvert et des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés. La commande est effectuée au choix par un gestionnaire convivial qui peut être connecté en option à la gestion du bâtiment via un contact sec ou qui peut transmettre des messages d’alarme et de défauts via une interface GSM.

  • Sécurité maximale
  • Pose flexible
  • Système de regard LW 600, convient à une pose enterrée
Numéro d'article 824831B
GTIN 4026092045190
Groupe de remise 60

Station relevage Aquapump Medium Duo, GTF 600, 1800-2250 mm, B
La station de relevage pour eaux grises est équipée d'une pompe submersible ainsi que d’un dispositif antiretour. Le système de regard LW 600 en polyéthylène (PE-LLD) résistant dans le temps sert de cuve et intègre un compartiment de pompe ouvert et des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés. La commande est effectuée au choix par un gestionnaire convivial qui peut être connecté en option à la gestion du bâtiment via un contact sec ou qui peut transmettre des messages d’alarme et de défauts via une interface GSM. Nature des eaux usées: Eaux grises Type d'installation: à l'extérieur des bâtiments – pose enterrée Variante: Nature du système: Poste double Pose: Pose immergée Type de commande: Gestionnaire Dispositif antiretour: intégré Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 100 mm Joint traversant du conduit pour câbles (DN): 100 mm État à la livraison: Construction modulaire pour le montage à prévoir sur site Caractéristiques générales: Couleur: gris Norme: EN 12050-2 Dimensions: Longueur: 806 mm Largeur: 806 mm Cuve: Nombre d’arrivée: 1 ST Diamètre nominal de l’arrivée (DN): 100 Diamètre nominal de l’arrivée (DA): 110 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 400 mm Distance du milieu du tube de sortie jusqu’au fond de la cuve: 1 394 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 455 mm Diamètre de fourreau pour câbles (DN): 100 mm Refoulement: horizontal Diamètre nominal de refoulement (DN): 32 mm Diamètre extérieur (DA) de refoulement: 40 mm Profondeur de pose: 1 800 - 2 250 mm Raccord de purge d’air (DN): 100 mm Étanchéité aux eaux souterraines à partir du point bas de la cuve: 2 000 mm Largeur hors tout de la cuve (LW): 600 mm Largeur hors tout de l’accès (LW): 600 mm Système de regard: LW 600 Type de réglage de la hauteur: Rehausse télescopique Caractéristiques fonctionnelles: Type de couvercle: Couvercle ronde Matériau du couvercle de recouvrement: Fonte grise Couleur du couvercle: noir Classe de charge: B 125 (EN 124) Longueur: 648 mm Largeur: 648 mm Hauteur: 103 mm Verrouillage: non verrouillable Aide à l'installation: Pompe: GTF 600 Nombre de pompes: 2 Capacité de refoulement maxi: 12 m3/h Hauteur de relevage maxi: 8 m Tension d'alimentation: 230 V Fréquence du réseau: 50 Hz Mode de fonctionnement: S1 Puissance P1: 0,6 kW Puissance P2: 0,36 kW Régime: 2 800 U/min Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Type de raccord: Fiche avec détrompeur Poids: 6 kg Type de roue: Roue vortex Longueur du câble d'alimentation de la pompe: 10 m Courant nominal: 2,7 A Catégorie de protection de la pompe: IP 68 (3 m) Classe de protection: I Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,0 mm² Surveillance de la température: intégré Facteur de puissance Cos phi: 0,91 Classe d’isolation: F Commande: Gestionnaire: Comfort Tension de service: 230 V Fréquence du réseau: 50 Hz Système d'autodiagnostic (SDS): oui Pile de sauvegarde: oui Écran d'affichage à plusieurs lignes: oui Fonction journal: oui Port USB: oui Interface GSM: oui Contact sec: en option Fusible requis (Protection de la ligne): C 16 A Type de protection du gestionnaire: IP 54 Longueur du câble d'alimentation du gestionnaire: 1,4 m Type de détection du niveau: pneumatique Nature de détection du niveau: Cloche Dispositif d’alarme: Sonde optique
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
Dispositif d'alarme Basic avec sonde à électrode 20222
Dispositif d'alarme Basic avec sonde optique 20223
Kit compresseur de barbotage à l'air 28048
Modem GSM TeleControl pour gestionnaires Comfort 230 V/400 V 28792
Boîte à bornes pour rallonger la sonde de niveau 28799
(80888) 80888
Kit de rallongement du câble pour sonde 80889
Kit de rallongement du câble pour pompe 80891
Kit de pose Thermostat, Hygrostat 97713
Armoire extérieure l : 590 mm, pour pose de gestionnaires 97714
Témoin lumineux pour armoire extérieure 97715
Armoire extérieure l : 460 mm, pour pose de gestionnaires 97716
Armoire extérieure l : 785 mm, pour pose de gestionnaires 97723
Armoire extérieure l : 1 115 mm, pour pose de gestionnaires 97724
  Titre Numéro d'article
Set de protection pour la sonde optique 28706
(28746) 28746
Ouverture à une main pour dispositif antiretour 680018
Pile Pile 9 V 680034
Joint pour refoulement 680067
Tuyau de refoulement Disponible au mètre, 6x4 mm 100 680071
Cloche sans tuyau 680108
Anneau de maintien pour rehausses d : 600 mm 680276
Conduite ascendante 1800-2250 mm, à partir de 02/2016 680451
Dispositif antiretour avec clapet antiretour 680457
Raccord de pompe stations relevage, à partir de 01/2016 680476
Raccord de pompe Duo, pour stations de relevage 680480
Kit de joints 2 clapets antiretours, 4 joints 680491
Ouverture à une main pour raccord fileté 680698
Borne pour sonde de niveau et cloche 680729
Kit de vis pour grille d’aspiration, GTF 500 680769
Pompe de remplacement GTF 600 sans interrupteur à flotteur 680881
Rotor GTF 600, Passage libre 30 mm 680887
Volute de pompe GTF 600, Passage libre 30 mm 680888
Pied d‘assise GTF 600, Passage libre 30 mm 680889
(80892) 80892
(80988) 80988
Joint pour passage de tuyau 110 mm 850117
Joint pour rehausse télescopique 860116
Plaque de recouvrement en fonte grise cl 860131
  • TÜV marque de test (ATTR-376): ID 1111241937
  • Pays d'origine (ATTR-322): DE
  • Domaine d’utilisation (ATTR-264): Écoulement
  • Type de pompe (ATTR-265): Pompe submersible
  • Position de l'arbre pompe (ATTR-266): verticale
  • Construction pompe (ATTR-267): Pompe à rotor sec
  • Hydraulique pompe (ATTR-268): à un étage
  • Propriété d'aspiration de la pompe (ATTR-269): aspiration normale
  • Moteur de la pompe (ATTR-270): Moteur électrique pour courant alternatif
  • Moteur électrique mode de démarrage (ATTR-271): direct
  • Matériau carter de pompe (ATTR-272): Composite
  • Tolérance supérieure de la tension de service (+) (ATTR-273): 10  PROZ
  • Tolérance inférieure de la tension de service (+) (ATTR-274): 10  PROZ
  • Tolérance supérieure de la fréquence nominale (+) (ATTR-275): 3  PROZ
  • Tolérance inférieure de la fréquence nominale (-) (ATTR-276): 2  PROZ
  • Raccordement électrique de la pompe (ATTR-277): 1/N/PE 230V
  • Moteur arbre de pompe (ATTR-279): continu
  • Étanchéité d'arbre (ATTR-280): JLR
  • Nombre de pompes de service (ATTR-281): 1
  • Température minimale des fluides refoulés (ATTR-282): 0  CEL
  • Pression de service maximale (Pmax) (ATTR-283): 800  HPA
  • Régime minimal lors du réglage du régime (ATTR-284): Pas de réglage du régime
  • Courant de démarrage (ATTR-285): 6,9  AMP
  • Pose verticale (ATTR-286): oui
  • Fonctionnement postes doubles (ATTR-287): redondant
  • Pompe (ATTR-4): GTF 600
  • Nombre de pompes (ATTR-181): 2
  • Type de roue (ATTR-8): Roue vortex
  • Type de câble d'alimentation de la pompe (ATTR-N2): H07RN-F 3G, 1,0 mm²
  • Fréquence de commutation maximale admissible (ATTR-162): 20  1PH
  • Mode de fonctionnement (ATTR-10): S1
  • Puissance P1 (ATTR-F4): 0,6  KWT
  • Puissance P2 (ATTR-F5): 0,4  KWT
  • Régime (ATTR-F2): 2.800  UMIN
  • Tension d'alimentation (ATTR-131): 230  VLT
  • Fréquence du réseau (ATTR-N4): 50  HTZ
  • Courant nominal (ATTR-N5): 2,7  AMP
  • Capacité de refoulement maxi (ATTR-F7): 12  MQH
  • Hauteur de relevage maxi (ATTR-F8): 8  MTR
  • Température maximale du fluide refoulé (refoulement ininterrompu) (ATTR-132): 40  CEL
  • Classe de protection (ATTR-133): I
  • Type de raccord (ATTR-N1): Fiche avec détrompeur
  • Catégorie de protection de la pompe (ATTR-125): IP 68 (3 m)
  • Longueur du câble d'alimentation de la pompe (ATTR-11): 10  MTR
  • Surveillance de la température (ATTR-135): intégré
  • Poids (ATTR-191): 6  KGM
  • Facteur de puissance Cos phi (ATTR-192): 0,9
  • Classe d’isolation (ATTR-193): F
  • Durée de vie envisagée (heures de service) (ATTR-194): 3.000  HUR
  • Durée de vie envisagée (nombre de cycles de commutation) (ATTR-195): 150.000
  • Poids net (ATTR-A3A): 142  KGM
  • Poids brut (ATTR-A3B): 149  KGM
  • Profondeur de pose (ATTR-B2_VB): 1.800  MMT
  • Longueur (ATTR-A6A): 806  MMT
  • Largeur (ATTR-A6B): 806  MMT
  • Volume (ATTR-320): 2,1  MTQ
  • Dimensions d'emballage, longueur (ATTR-325): 1.200  MMT
  • Dimensions d'emballage, largeur (ATTR-326): 800  MMT
  • Dimensions d’emballage, hauteur (ATTR-327): 2.220  MMT
  • Dimensions (ATTR-323): 900X900X2350MM
  • Nombre de colis (ATTR-321): 1
  • Refoulement (ATTR-B7): horizontal
  • Système de regard (ATTR-B8): LW 600
  • Nature du système (ATTR-2): Poste double
  • Pose (ATTR-164): Pose immergée
  • Dispositif antiretour (ATTR-165): intégré
  • Type de commande (ATTR-134): Gestionnaire
  • Joint d'étanchéité pour la conduite d’aération et de ventilation (DN) (ATTR-183): 100  MMT
  • Joint traversant du conduit pour câbles (DN) (ATTR-184): 100  MMT
  • Gestionnaire (ATTR-S2): Comfort
  • Système d'autodiagnostic (SDS) (ATTR-S5): oui
  • Pile de sauvegarde (ATTR-S6): oui
  • Écran d'affichage à plusieurs lignes (ATTR-S7): oui
  • Fonction journal (ATTR-S8): oui
  • Port USB (ATTR-S9): oui
  • Interface GSM (ATTR-S10): oui
  • Contact sec (ATTR-S11): en option
  • Longueur du câble d'alimentation du gestionnaire (ATTR-S12): 1,4  MTR
  • Tension de service (ATTR-S13): 230  VLT
  • Fréquence du réseau (ATTR-S14): 50  HTZ
  • Type de protection du gestionnaire (ATTR-S4): IP 54
  • Dispositif d’alarme (ATTR-S1): Sonde optique
  • Type de détection du niveau (ATTR-7A): pneumatique
  • Nature de détection du niveau (ATTR-7B): Cloche
  • Fusible requis (Protection de la ligne) (ATTR-S17): C 16 A
  • Type de couvercle (ATTR-A21): Couvercle ronde
  • Couleur du couvercle (ATTR-A2A): noir
  • Classe de charge (ATTR-A2B): B 125 (EN 124)
  • Verrouillage (ATTR-A2D): non verrouillable
  • Matériau du couvercle de recouvrement (ATTR-A2E): Fonte grise
  • Longueur (ATTR-A2M): 648  MMT
  • Largeur (ATTR-A2N): 648  MMT
  • Hauteur (ATTR-A2P): 103  MMT
  • Largeur hors tout de l’accès (LW) (ATTR-B13): 600  MMT
  • Largeur hors tout de la cuve (LW) (ATTR-B14): 600  MMT
  • Nombre d’arrivée (ATTR-B1B): 1  PCE
  • Diamètre nominal de l’arrivée (DN) (ATTR-B1CA): 100  MMT
  • Diamètre nominal de l’arrivée (DA) (ATTR-B1CB): 110  MMT
  • Distance du milieu du tube d’arrivée jusqu’au fond de la cuve (ATTR-B6): 455  MMT
  • Distance entre le tuyau d'arrivée et le fond de la cuve (ATTR-B1D): 400  MMT
  • Distance du milieu du tube de sortie jusqu’au fond de la cuve (ATTR-B15E): 1.394  MMT
  • Diamètre de fourreau pour câbles (DN) (ATTR-B3): 100  MMT
  • Raccord de purge d’air (DN) (ATTR-B4): 100  MMT
  • Diamètre nominal de refoulement (DN) (ATTR-B17): 32  MMT
  • Diamètre extérieur (DA) de refoulement (ATTR-B18): 40  MMT
  • Étanchéité aux eaux souterraines à partir du point bas de la cuve (ATTR-B12): 2.000  MMT
  • Type de réglage de la hauteur (ATTR-177): Rehausse télescopique
  • Déclaration de performance (DOP) (ATTR-292): 009-072
  • Type d'installation (ATTR-1): à l'extérieur des bâtiments – pose enterrée
  • Volume des eaux usées (ATTR-310): Moyen
  • Nature des eaux usées (ATTR-6): Eaux grises
  • Couleur (ATTR-102): gris
  • Norme (ATTR-9): EN 12050-2
  • Label CE (ATTR-A5B): oui
  • État à la livraison (ATTR-189): Construction modulaire pour le montage à prévoir sur site
  • Fabricant (M-ATTR-001): KESSEL
  • Groupe de produits (M-ATTR-002): Postes de relevage
  • Nature du produit (M-ATTR-003): Station de relevage
  • Famille de produits (M-ATTR-004): Aqualift
  • Nom du produit (M-ATTR-005): Aqualift S
