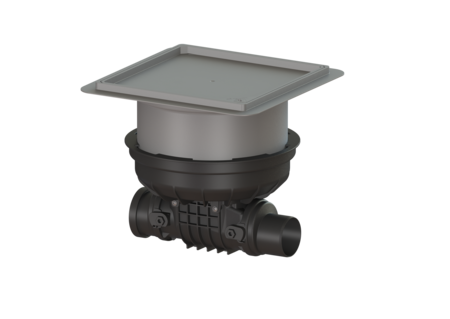

Clapet antiretour Staufix

DN 90, Dalle, carrelable, Type 2

730090.10X
730090.10X
Fiche technique du produit (PDF)

KESSEL Clapet antiretour Staufix, DN 90, eaux usées Eaux grises our eaux vannes (ÖNORM Autriche), verrouillage Lock & Lift, pose encastrée en dalle, type de couvercle Couvercle carrelable, non

  • Clapet antirongeurs en option pour encore plus de sécurité
  • Pose flexible, fourniture de différents couvercles de recouvrement pour la pose encastrée en dalle
  • Également disponible comme kit modulaire
Numéro d'article 730090.10X
GTIN 4026092076323
Groupe de remise 10

Clapet antiretour Staufix DN 90, Dalle, carrelable, Type 2
Le clapet antiretour pour eaux vannes et eaux grises (ÖNORM Autriche) est équipé de deux clapets mécaniques qui se ferment automatiquement en cas de reflux. Un clapet sert également de verrouillage d'urgence à verrouillage manuel. Grâce au système modulaire de KESSEL, les installations existantes peuvent être facilement transformées en clapet antiretour StaufixControl. Modèle Battant en acier inoxydable pour protection anti rongeurs: non Verrouillage d'urgence: oui Clapets anti-retour mécaniques: 2 Caractéristiques générales Couleur: noir Norme: EN 13564 Diamètre nominal (DN): 90 Diamètre extérieur (DA): 90 mm Nature des eaux usées: Eaux grises our eaux vannes (ÖNORM Autriche) Type d'installation: pose encastrée en dalle État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Protection anti-retour: Type 2 Étanchéité: étanche à l'eau Dimensions Poids net: 5,92 kg Poids brut: 8,5 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3 mm Dimensions d'encastrement, largeur: 750 mm Dimensions d'encastrement, longueur: 750 mm Hauteur de chute: 8 mm Profondeur de pose: 287 - 410 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 444 mm Largeur: 444 mm Dimensions d'emballage, longueur: 586 mm Dimensions d'emballage, largeur: 486 mm Dimensions d’emballage, hauteur: 496 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Verrouillage: Lock & Lift Classe de charge: K 3 (EN 1253-1) Étanchéité: étanche à l'eau Hauteur maxi du revêtement: 16 mm
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
72222 Report d'alarme pr messages opt/acoust. en cas de reflux 72222 Afficher
72223 Récepteur radio comme prise de courant commutatrice 72223 Afficher
72224 Couvercle de verrouillage StaufixControl, DN 90 - 100 72224 Afficher
72225 Couvercle de verrouillage StaufixControl, DN 125 - 200 72225 Afficher
830070 Rallonge de rehausse Pose plus profonde, avec bride 830070 Afficher
830073 Rallonge de rehausse Pose plus profonde, Bride/contre-bride 830073 Afficher
830075 Rallonge de rehausse Dalle, pour béton étanche 830075 Afficher
  Titre Numéro d'article
680665 Pile 3 V pour l'unité de commande 680665 Afficher
686112 Joint Joint de couvercle Staufix DN 90-110 686112 Afficher
686114 Joint couvercle de protection, système 330 mm 686114 Afficher
686115 Joint Joint à lèvre, système 330 mm 686115 Afficher
70214 Dispositif de contrôle avec joint 70214 Afficher
70231 Clapet anti-retour DN 100 70231 Afficher
70241 Support battant DN 100, avec joint 70241 Afficher
72229 Couvercle de verrouillage DN 90-100, avec verrouillage d'urgence 72229 Afficher
830050 Couvercle de protection étanche à l'eau, noir 366x366 mm 830050 Afficher
83090 Extrémité en pointe DN 90 83090 Afficher
83091 Manchon DN 90 83091 Afficher
  • Diamètre nominal (DN) (nennweite): 90
  • Matériau du couvercle de recouvrement (abdeckung_material): Composite
  • Type d'installation (einbausituation): pose encastrée en dalle
  • Label CE (ce_kennzeichnung): oui
  • Protection anti-retour (rueckstauschutz): Type 2
  • Battant en acier inoxydable pour protection anti rongeurs (edelstahlklappe_rattenschutz): non
  • Longueur (laenge): 444  mm
  • Largeur (breite): 444  mm
