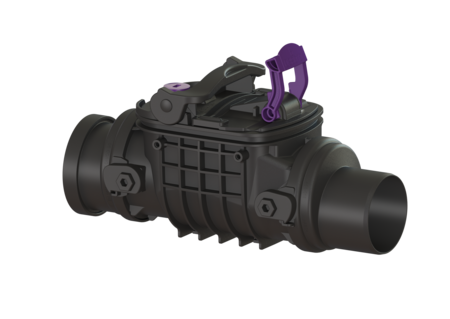

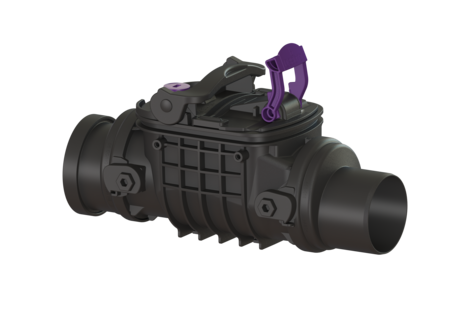

Clapet antiretour Staufix
DN 90, hors sol, Type 1
KESSEL Clapet antiretour Staufix, eaux usées Eaux grises, DN 90, sur la conduite d'évacuation des eaux usées hors sol, type de couvercle Couvercle de verrouillage, un clapet anti-retour mécanique, diamètre extérieur (DA) 90 mm
- Transformable en Staufix Type 2 ou StaufixControl
- Pose flexible, fourniture de différents couvercles de recouvrement pour la pose encastrée en dalle
- Maintenance et nettoyage faciles sans outils
| Numéro d'article | 720090 |
|---|---|
| GTIN | 4026092076002 |
| Groupe de remise | 10 |
Clapet antiretour Staufix DN 90, hors sol, Type 1
Le clapet antiretour pour eaux usées sans matières fécales est équipé d’un clapet mécanique qui ferme automatiquement en cas de reflux et qui sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément d’ajouter un second clapet aux systèmes existants ou de les transformer en clapet antiretour StaufixControl. Modèle Verrouillage d'urgence: oui Clapets anti-retour mécaniques: 1 Caractéristiques générales Couleur: noir Norme: EN 13564 Diamètre nominal (DN): 90 Diamètre extérieur (DA): 90 mm Nature des eaux usées: Eaux grises Type d'installation: sur la conduite d'évacuation des eaux usées hors sol État à la livraison: prêt au raccordement Protection anti-retour: Type 1 Dimensions Poids net: 1,3 kg Poids brut: 3,9 kg Hauteur de chute: 8 mm Longueur: 385 mm Largeur: 167 mm Hauteur: 230 mm Dimensions d'emballage, longueur: 386 mm Dimensions d'emballage, largeur: 163 mm Dimensions d’emballage, hauteur: 198 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle de verrouillage Verrouillage du couvercle: Fermeture manuelle
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Pile 3 V pour l'unité de commande | 680665 | Afficher |
 | Joint Joint de couvercle Staufix DN 90-110 | 686112 | Afficher |
 | Dispositif de contrôle avec joint | 70214 | Afficher |
 | Clapet anti-retour DN 100 | 70231 | Afficher |
 | Support battant DN 100, avec joint | 70241 | Afficher |
 | Couvercle de verrouillage DN 90-100, avec verrouillage d'urgence | 72229 | Afficher |
 | Extrémité en pointe DN 90 | 83090 | Afficher |
 | Manchon DN 90 | 83091 | Afficher |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Rapports et certificats d'essai | |
| Déclaration de performance |
- Diamètre nominal (DN) (nennweite): 90
- TÜV marque de test (pruefzeichen):
ID 1111242698
- Type d'installation (einbausituation):
sur la conduite d'évacuation des eaux usées hors sol
- Label CE (ce_kennzeichnung):
oui
- Nature des eaux usées (abwasserart_de):
Eaux grises
- Longueur (laenge): 385 mm
- Largeur (breite): 167 mm
- Protection anti-retour (rueckstauschutz): Type 1
