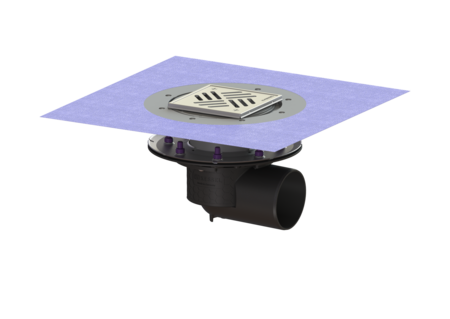

Siphon Ecoguss bride compr.
DN 100, latér., Variofix, Grille
KESSEL Siphon Ecoguss bride compr., DN 100, longueur du couvercle de recouvrement 138 mm, tubulure latéral, dispositif anti-odeur compris, écoulement par Écoulement ponctuel, hauteur du revêtement de sol max. 17 mm, type de couvercle Grille, réglable en trois dimensions
- Insonorisation scientifiquement prouvé
- Normes de protection anti-incendie maximales
Numéro d'article | 48711.51 |
---|---|
GTIN | 4026092053263 |
Groupe de remise | 40 |
Siphon Ecoguss bride compr. DN 100, latér., Variofix, Grille
Le siphon Ecoguss est un dispositif d'écoulement et est équipé d’une bride de compression ainsi que d’un dispositif anti-odeur amovible, d’un joint à lèvre et d’un cache de chantier. La matière composite recyclable Ecoguss répond aux exigences les plus élevées en matière d’isolation acoustique, résiste à la température et est anti corrosion. Il résiste à des températures entre 100 et 400°C. La bride de compression à boulons et vis en acier inoxydable pour pose ou soudure de la membrane d'étanchéité en bitume et bitume de polymérisation et de bandes d'étanchéité en composite et en élastomère. Seules les membranes d’étanchéités testées par le fabricant peuvent être utilisées. Le raccord d'écoulement est adapté au raccordement sur des tuyaux en fonte. Une liaison équipotentielle n’est pas requise. Modèle Système: 125 Étanchéité sur la rehausse: Membrane d'étanchéité jointe (MEj) Étanchéité sur le corps de base: Bride à coller (bride de compression) Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Dispositif anti-odeur: compris Dimensions Poids net: 3,9 kg Poids brut: 4,88 kg Type de réglage de la hauteur: Rehausse télescopique Longueur: 273 mm Largeur: 273 mm Dimensions d'emballage, longueur: 586 mm Dimensions d'emballage, largeur: 386 mm Dimensions d’emballage, hauteur: 400 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Ecoguss Type de raccordement: latéral Caractéristiques fonctionnelles Type de couvercle: Grille Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 138 mm Longueur du couvercle: 138 mm Hauteur de revêtement min.: 10 mm Matériau du cadre: Acier inoxydable 14301 Verrouillage: vissé Classe de charge: K 3 (EN 1253-1) Cadre, largeur: 150 mm Cadre, longueur: 150 mm Hauteur maxi du revêtement: 17 mm Rehausse: réglable en trois dimensions Forme rehausse: polygonale Matériau de la rehausse : ABS
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Rallonge de rehausse H : 140 mm, avec bride à coller | 48403 | Afficher | |
Rallonge de rehausse H : 147 mm, avec bride de compression | 48404 | Afficher | |
Rallonge de rehausse H : 120 mm, avec bride à coller | 48900 | Afficher | |
Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher | |
Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Dispositif anti-odeur pour Practicus, Ecoguss, Ferrofix | 27169 | Afficher | |
Bride de compression Ecoguss Systéme 125,y compris pinces de fixation | 48407 | Afficher | |
Membrane d'étanchéité pour étanchéité composite liquide | 48651 | Afficher | |
Corps de base Ecoguss Bride compr., DN 100, Sortie latér. | 48711 | Afficher | |
Rehausse Variofix Grille, 304, K 3 | 48963 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 100
- Matériau corps de base (material_grundkoerper): Ecoguss
- Matériau du couvercle de recouvrement (abdeckung_material): Acier inoxydable 14301
- Matériau du cadre (rahmen_material): Acier inoxydable 14301
- Matériau de la rehausse (material_aufsatzstueck): ABS
- Type de raccordement (stutzen_ausfuehrung): latéral
- Classe de charge (belastungsklasse): K 3 (EN 1253-1)
- Dispositif anti-odeur (geruchsverschluss): compris
- Étanchéité sur la rehausse (abdichtung_aufsatzstueck): Membrane d'étanchéité jointe (MEj)
