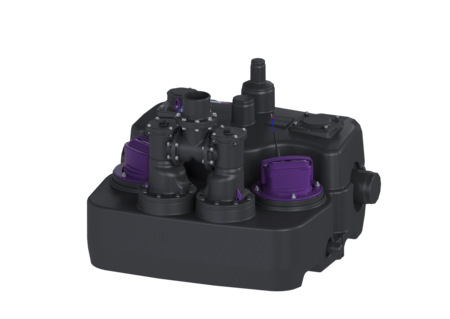

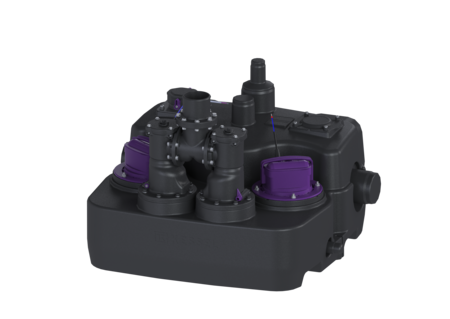

Poste de relevage Aqualift L
Duo, SPF 2900-S3, 400 V
KESSEL Poste de relevage Aqualift L Duo, eaux usées Eaux grises et eaux vannes, gestionnaire Connect fonction du gestionnaire avec message d'alarme, Installation double, avec 2 pompes SPF 2900 submersibles, Pompe pose libre à l'abri du gel
Numéro d'article | 28897 |
---|---|
GTIN | 4026092107393 |
Groupe de remise | 20 |
Poste de relevage Aqualift L Duo, SPF 2900-S3, 400 V
Le poste de relevage pour eaux usées avec et sans matières fécales est équipé d’une/de deux pompe(s) submersible(s) ainsi que d’un dispositif antiretour. La cuve en polyéthylène (PE) résistante dans le temps intègre un compartiment de pompe fermé avec une trappe d'accès vissée. La commande est effectuée par un gestionnaire convivial. Modèle Nature du système: Installation double Pose: Pose sèche Type de commande: Gestionnaire Dispositif anti-retour: intégré Caractéristiques générales Couleur: noir Norme: EN 12050-1 Nature des eaux usées: Eaux grises et eaux vannes Type d'installation: pose hors sol à l'abri du gel État à la livraison: prêt au raccordement Modèle de poste: Duo Dimensions Poids net: 50 kg Poids brut: 57 kg Longueur: 764 mm Largeur: 864 mm Hauteur: 610 mm Dimensions d'emballage, longueur: 864 mm Dimensions d'emballage, largeur: 764 mm Dimensions d’emballage, hauteur: 610 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Raccord pour la pompe manuelle à membrane (DN): 32 Raccord de purge d’air (DN): 70 Diamètre nominal de l’arrivée (DN): 100 mm Nombre d’arrivée: 3 Volume utile: 50 l Volume de la cuve: 120 l Type de raccordement: avec extrémité pointue et manchon Aide à l'installation Pompe: SPF 2900 Nombre de pompes: 2 Poids, pompe: 10,5 kg Tension de service: 400 V Courant nominal: 5 A Classe de protection: I Classe d’isolation: F Catégorie de protection de la pompe: IP 68 (3m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 44 m³/h Hauteur de relevage maxi: 14 m Régime: 2700 U/min Puissance P1: 3,1 kW Puissance P2: 2,4 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): C_20_A Type de câble d'alimentation de la pompe: H07RN8-F 6G, 1 mm² Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Connect Fonction du gestionnaire: avec message d'alarme Disjoncteur du moteur: oui Dispositif d’alarme: Interrupteur à flotteur Type de détection du niveau: mécanique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 400 V Longueur du câble d'alimentation du gestionnaire: 5 m Contact sec: en option Interface GSM: non Port USB: non Fonction journal: non Écran d'affichage à plusieurs lignes: non Pile de sauvegarde: oui Système d'autodiagnostic (SDS): non Variante d’alarme: message sonore et visuel Fusible requis (protection de ligne): C_20_A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Tuyau de raccordement DN 32, L : 200 mm | 28660 | Afficher | |
Tuyau de raccordement DN 70, L : 200 mm | 28661 | Afficher | |
Tuyau de raccordement DN 80, L : 200 mm | 28662 | Afficher | |
Tuyau de raccordement DN 100, pour conduites sous press. en PE | 28663 | Afficher | |
Pompe manuelle à membrane servant au pompage manuel des eaux usées | 28680 | Afficher | |
Dispositif d'arrêt DN 80, Composite, horizontal | 28682 | Afficher | |
Dispositif d'arrêt DN 100, Composite, horizontal | 28683 | Afficher | |
Dispositif d'arrêt DN 100, Composite | 28698 | Afficher | |
Dispositif d'arrêt DN 150, Composite | 28699 | Afficher | |
Raccord à bride DN 100, pour robinetteries en composite | 28712 | Afficher | |
Dispositif d'arrêt DN 80, Composite, verticale | 28715 | Afficher | |
Scie cloche pour DN 100/125/150 | 500100 | Afficher | |
Scie cloche pour DN 50/70/100 | 500101 | Afficher | |
Contact sec Kit d'extension pour gestionnaires Basic | 80074 | Afficher | |
Joint pour passage de tuyau, DN 50 | 850114 | Afficher | |
Joint pour passage de tuyau, DN 70 | 850116 | Afficher | |
Joint pour passage de tuyau, DN 100 | 850117 | Afficher | |
Joint pour passage de tuyau, DN 125 | 850118 | Afficher | |
Joint pour passage de tuyau, DN 150 | 850119 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Tuyau de raccordement DN 80, L : 200 mm | 28662 | Afficher | |
Raccord à bride DN 80, pour robinetteries en composite | 28713 | Afficher | |
Bride de pompe avec joint et vis | 680537 | Afficher | |
Capot de protection avec joint | 680538 | Afficher | |
Kit interrupteur à flotteur avec joint | 680539 | Afficher | |
Kit d’étanchéité 3 x DN 100, 1 x DN 125 | 680540 | Afficher | |
Clapet antiretour avec support | 680548 | Afficher | |
Joint pour bride, d : 236 mm | 680549 | Afficher | |
Gestionnaire Connect Duo, 400 V | 681094 | Afficher | |
Adaptation pour interrupteur à flotteur | 681183 | Afficher | |
Levier de verrouillage pour plaque d‘adaptation, 2 un. | 681184 | Afficher | |
Rotor pour pompe SPF 2900 | 681185 | Afficher | |
Couvercle de remplacement pour pompe SPF 2900 | 681187 | Afficher | |
Poignée de remplacement pour pompe | 681188 | Afficher | |
Condensateur pour pompe 230V | 681189 | Afficher | |
Corps de clapet pour postes Duo | 681191 | Afficher | |
Support d‘abattant pour corps de clapet Mono et Duo | 681192 | Afficher | |
Pompe de remplacement SPF 2900 400 V, S3, câble de 5 m | 681247 | Afficher |
Manuels | |
---|---|
Données CAO | |
Déclaration de performance | |
Déclaration de conformité |
- Type d'installation (einbausituation): pose hors sol à l'abri du gel
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux grises et eaux vannes
- Pompe (pumpe): SPF 2900
- Tension de service (betriebsspannung): 400 V
