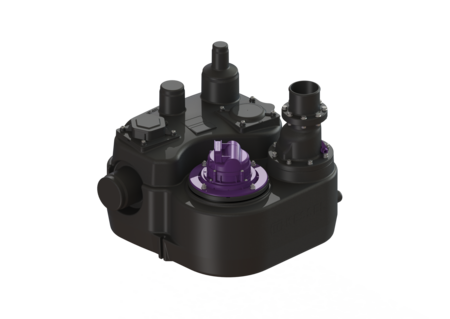

Poste de relevage Aqualift L
Mono, SPF 1300, 230 V

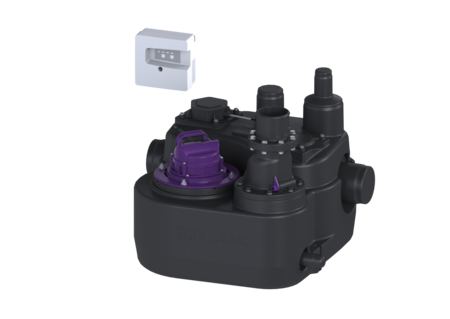

KESSEL Poste de relevage Aqualift L Mono, eaux usées Eaux grises et eaux vannes, gestionnaire Connect fonction du gestionnaire avec message d'alarme, Installation individuelle, avec une pompe SPF 1300 submersible
- Possibilités de raccordement variables pour les arrivées
- Dispositif anti-retour intégré
- Pompe performante avec roue vortex pour une sécurité de fonctionnement maximale
Numéro d'article | 28798 |
---|---|
GTIN | 4026092074756 |
Groupe de remise | 20 |
Poste de relevage Aqualift L Mono, SPF 1300, 230 V
Le poste de relevage pour eaux usées avec et sans matières fécales est équipé d’une/de deux pompe(s) submersible(s) ainsi que d’un dispositif antiretour. La cuve en polyéthylène (PE) résistante dans le temps intègre un compartiment de pompe fermé avec une trappe d'accès vissée. La commande est effectuée par un gestionnaire convivial. Modèle Nature du système: Installation individuelle Pose: Pose sèche Type de commande: Gestionnaire Dispositif anti-retour: intégré Caractéristiques générales Couleur: noir Norme: EN 12050-1 Nature des eaux usées: Eaux grises et eaux vannes Type d'installation: pose hors sol à l'abri du gel État à la livraison: prêt au raccordement Modèle de poste: Mono ATEX: non Dimensions Poids net: 22 kg Poids brut: 24,3 kg Longueur: 565 mm Largeur: 624 mm Hauteur: 483 mm Dimensions d'emballage, longueur: 610 mm Dimensions d'emballage, largeur: 610 mm Dimensions d’emballage, hauteur: 490 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Raccord pour la pompe manuelle à membrane (DN): 32 Raccord de purge d’air (DN): 70 Diamètre nominal de l’arrivée (DN): 100 mm Nombre d’arrivée: 3 Volume utile: 20 l Volume de la cuve: 50 l Type de raccordement: avec extrémité pointue et manchon Aide à l'installation Pompe: SPF 1300 Nombre de pompes: 1 Poids, pompe: 11 kg Tension de service: 230 V Courant nominal: 6,4 A Classe de protection: I Classe d’isolation: F Catégorie de protection de la pompe: IP 68 (3 m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 32 m³/h Hauteur de relevage maxi: 9,2 m Régime: 2600 U/min Puissance P1: 1,5 kW Puissance P2: 0,9 kW Mode de fonctionnement: S3 – 15 % Fusible requis (protection de ligne): C 10 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Connect Fonction du gestionnaire: avec message d'alarme Disjoncteur du moteur: oui Dispositif d’alarme: Interrupteur à flotteur Type de détection du niveau: mécanique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Longueur du câble d'alimentation du gestionnaire: 5 m Contact sec: en option Interface GSM: non Port USB: non Fonction journal: non Écran d'affichage à plusieurs lignes: non Pile de sauvegarde: oui Système d'autodiagnostic (SDS): non Variante d’alarme: message sonore et visuel Fusible requis (protection de ligne): C 10 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Tuyau de raccordement DN 32, L : 200 mm | 28660 | Afficher | |
Tuyau de raccordement DN 70, L : 200 mm | 28661 | Afficher | |
Tuyau de raccordement DN 80, L : 200 mm | 28662 | Afficher | |
Tuyau de raccordement DN 100, pour conduites sous press. en PE | 28663 | Afficher | |
Pompe manuelle à membrane servant au pompage manuel des eaux usées | 28680 | Afficher | |
Dispositif d'arrêt DN 80, Composite, horizontal | 28682 | Afficher | |
Dispositif d'arrêt DN 100, Composite, horizontal | 28683 | Afficher | |
Dispositif d'arrêt DN 100, Composite | 28698 | Afficher | |
Dispositif d'arrêt DN 150, Composite | 28699 | Afficher | |
Raccord à bride DN 100, pour robinetteries en composite | 28712 | Afficher | |
Dispositif d'arrêt DN 80, Composite, verticale | 28715 | Afficher | |
Scie cloche pour DN 100/125/150 | 500100 | Afficher | |
Scie cloche pour DN 50/70/100 | 500101 | Afficher | |
Contact sec Kit d'extension pour gestionnaires Basic | 80074 | Afficher | |
Joint pour passage de tuyau, DN 50 | 850114 | Afficher | |
Joint pour passage de tuyau, DN 70 | 850116 | Afficher | |
Joint pour passage de tuyau, DN 100 | 850117 | Afficher | |
Joint pour passage de tuyau, DN 125 | 850118 | Afficher | |
Joint pour passage de tuyau, DN 150 | 850119 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Tuyau de raccordement DN 80, L : 200 mm | 28662 | Afficher | |
Raccord à bride DN 80, pour robinetteries en composite | 28713 | Afficher | |
Couvercle de recouvrement pour bride de pompe, d : 220 mm | 680460 | Afficher | |
Pompe remplacem. Aquadive SPF1300 230 V | 680535 | Afficher | |
Roue SPF 1300 | 680536 | Afficher | |
Bride de pompe avec joint et vis | 680537 | Afficher | |
Capot de protection avec joint | 680538 | Afficher | |
Kit interrupteur à flotteur avec joint | 680539 | Afficher | |
Kit d’étanchéité 3 x DN 100, 1 x DN 125 | 680540 | Afficher | |
Gestionnaire Connect Mono, 230 V | 680541 | Afficher | |
Clapet antiretour avec support | 680548 | Afficher | |
Joint pour bride, d : 236 mm | 680549 | Afficher | |
Entraînement de pompe SPF 2000 400V, S 3, câble de 5 m | 681037 | Afficher | |
Gestionnaire Connect Mono, 400 V | 681093 | Afficher | |
Adaptation pour interrupteur à flotteur | 681183 | Afficher | |
Levier de verrouillage pour plaque d‘adaptation, 2 un. | 681184 | Afficher | |
Rotor pour pompe SPF 2900 | 681185 | Afficher | |
Couvercle de remplacement pour pompe SPF 2900 | 681187 | Afficher | |
Poignée de remplacement pour pompe | 681188 | Afficher | |
Condensateur pour pompe 230V | 681189 | Afficher | |
Corps de clapet pour postes Mono | 681190 | Afficher | |
Support d‘abattant pour corps de clapet Mono et Duo | 681192 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- TÜV marque de test (pruefzeichen): ID 1111241940
- Type d'installation (einbausituation): pose hors sol à l'abri du gel
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux grises et eaux vannes
- Pompe (pumpe): SPF 1300
- (ausfuehrung):
- Tension de service (betriebsspannung): 230 V
