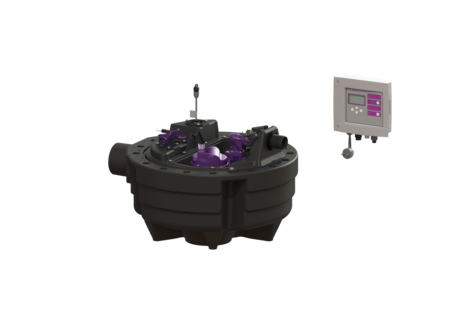

Poste relevage Aqualift F Compact
Mono, SPZ 1000, pose hors-sol
KESSEL Poste relevage Aqualift F Compact Mono, eaux usées Eaux vannes, pose hors sol à l'abri du gel, Installation individuelle, avec une pompe SPZ 1000 submersible
- Adapté pour le drainage complet des caves
- Dispositif de broyage haute performance pour un écoulement sûr et peu encombrant
- Grande fiabilité de fonctionnement grâce au gestionnaire intelligent (Duo)
| Numéro d'article | 28717 |
|---|---|
| GTIN | 4026092093405 |
| Groupe de remise | 20 |
Poste relevage Aqualift F Compact Mono, SPZ 1000, pose hors-sol
Le poste de relevage pour eaux usées avec et sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe fermé. Les fermetures manuelles permettent le démontage facile des composants intégrés. Modèle Nature du système: Installation individuelle Dispositif d’arrêt: sans dispositif d’arrêt Cornière de maintien contre les poussées verticales: oui Plaque d'insonorisation: oui Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Caractéristiques générales Couleur: noir Nature des eaux usées: Eaux vannes Type d'installation: pose hors sol à l'abri du gel État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Homologation: Z-53.2-484 Modèle de poste: Mono Dimensions Poids net: 24 kg Poids brut: 26,5 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Longueur: 670 mm Largeur: 580 mm Hauteur: 395 mm Dimensions d'emballage, longueur: 620 mm Dimensions d'emballage, largeur: 620 mm Dimensions d’emballage, hauteur: 515 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Raccord de purge d’air (DN): 70 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 350 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 152 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 207 mm Diamètre nominal de l’arrivée (DA): 110 mm Diamètre nominal de l’arrivée (DN): 100 mm Nombre d’arrivée: 1 Volume utile: 20 l Volume de la cuve: 40 l Aide à l'installation Pompe: SPZ 1000 Nombre de pompes: 1 Poids, pompe: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 5,2 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,97 Catégorie de protection de la pompe: IP 68 Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 11,5 m³/h Hauteur de relevage maxi: 10 m Régime: 2800 U/min Puissance P1: 1,2 kW Puissance P2: 0,69 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): Fusible via le gestionnaire 230 V Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Outil tranchant Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Comfort Fonction du gestionnaire: avec message d'alarme Disjoncteur du moteur: oui Dispositif d’alarme: Sonde optique Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Variante d’alarme: message sonore et visuel Fusible requis (protection de ligne): Fusible via le gestionnaire 230 V
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Adaptateur DN 50/70 | 27126 | Afficher |
 | Adaptateur DN 100/70 | 27602 | Afficher |
 | Kit de conduites de refoulement Conduite de refoulement de 5 m, DA 40 mm | 28040 | Afficher |
| Kit de conduites de refoulement 5 m pressure hose, DA 50 mm | 28062 | Afficher |
 | Adaptateur pour refoulement, DN 32, PE | 28086 | Afficher |
 | GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V | 28792 | Afficher |
 | Tuyau d'arrivée DN 50, avec joint, Bague filetée | 39005 | Afficher |
 | Tuyau d'arrivée DN 70, avec joint, Bague filetée | 39007 | Afficher |
 | Tuyau d'arrivée DN 100, avec joint, Bague filetée | 39100 | Afficher |
 | Scie cloche pour DN 50/70/100 | 500101 | Afficher |
 | Joint pour passage de tuyau, DN 50 | 850114 | Afficher |
 | Joint pour passage de tuyau, DN 70 | 850116 | Afficher |
 | Joint pour passage de tuyau, DN 100 | 850117 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Kit de remplacement des lames KTP 1000 / SPZ 1000 | 28075 | Afficher |
 | Set de protection pour la sonde optique | 28706 | Afficher |
 | Gestionnaire Comfort Mono, 230 V | 28731 | Afficher |
 | Couvercle de recouvrement pour l'ouverture de la pompe | 28732 | Afficher |
 | Plaque de pompe Aqualift F Compact | 28733 | Afficher |
 | Raccord Capteur de pression | 28734 | Afficher |
 | Pompe de remplacement KTP/SPZ1000 230 V, avec refoulement prolongé | 28739 | Afficher |
 | Tube plongeur Aqualift F Compact, 5 m hose | 28744 | Afficher |
 | Ouverture à une main pour dispositif antiretour | 680018 | Afficher |
 | Pile Pile 9 V | 680034 | Afficher |
 | Raccord de pompe station de relevage, jusqu'à 12/2015 | 680065 | Afficher |
 | Fermeture rotative pour pompes | 680070 | Afficher |
 | Couvercle avec joint | 680076 | Afficher |
 | Support refoulement | 680119 | Afficher |
 | Kit d’étanchéité Aqualift F Compact Mono | 680453 | Afficher |
 | Kit pièce de rechange sonde opt. Câble de 5 m | 80888 | Afficher |
 | Adaptateur Kit de sonde optique | 80892 | Afficher |
| Manuels | |
|---|---|
| Données CAO | |
| Approbation | |
| Rapports et certificats d'essai | |
| Déclaration de performance | |
| Déclaration de conformité |
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Gestionnaire (schaltgeraet):
Comfort
- Type d'installation (einbausituation):
pose hors sol à l'abri du gel
- Pompe (pumpe): SPZ 1000
- (einbautiefe):
- (ausfuehrung):
