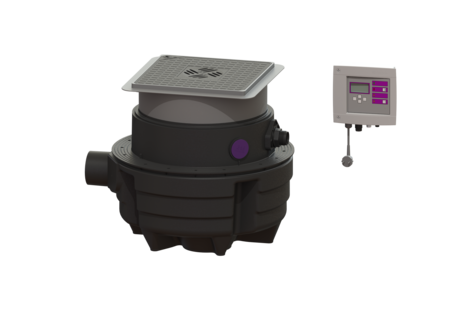

Poste relevage Aqualift F

Mono, SPZ 1000, Dalle, noir

28701S
28701S

KESSEL Poste relevage Aqualift F Mono, eaux usées Eaux vannes, type de couvercle Couvercle avec grille, pose encastrée en dalle, profondeur de pose 490 - 600 mm, avec une pompe SPZ 1000 submersible

  • Adapté pour le drainage complet des caves
  • Couvercle de protection intégré avec siphon pour pose encastrée en dalle
  • Grande fiabilité de fonctionnement grâce au gestionnaire intelligent (Duo)
Numéro d'article 28701S
GTIN 4026092073063
Groupe de remise 20

    Poste relevage Aqualift F Mono, SPZ 1000, Dalle, noir
    Le poste de relevage pour eaux usées avec et sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe fermé. Les fermetures manuelles permettent le démontage facile des composants intégrés. Modèle Nature du système: Installation individuelle Dispositif d’arrêt: sans dispositif d’arrêt Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Caractéristiques générales Couleur: noir Nature des eaux usées: Eaux vannes Type d'installation: pose encastrée en dalle État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Homologation: Z-53.2-484 Modèle de poste: Mono Dispositif anti-odeur: Multistop Dimensions Poids net: 33,4 kg Poids brut: 37 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 800 mm Dimensions d'encastrement, longueur: 800 mm Profondeur de pose: 490 - 600 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 670 mm Largeur: 590 mm Dimensions d'emballage, longueur: 620 mm Dimensions d'emballage, largeur: 620 mm Dimensions d’emballage, hauteur: 1030 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Diamètre de fourreau pour câbles (DN): 50 Raccord de purge d’air (DN): 70 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 351 mm Distance entre le tuyau de sortie et le fond de la cuve: 351 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 152 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 207 mm Diamètre nominal de l’arrivée (DA): 110 mm Diamètre nominal de l’arrivée (DN): 100 mm Nombre d’arrivée: 1 Volume utile: 20 l Volume de la cuve: 40 l Caractéristiques fonctionnelles Type de couvercle: Couvercle avec grille Matériau du couvercle de recouvrement: Composite Couleur du couvercle: noir Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Couvercle de protection avec siphon: oui Verrouillage: Lock & Lift Aide à l'installation Pompe: SPZ 1000 Nombre de pompes: 1 Poids, pompe: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 5,2 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,97 Catégorie de protection de la pompe: IP 68 (3m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Capacité de refoulement maxi: 11,5 m³/h Hauteur de relevage maxi: 10 m Régime: 2800 U/min Puissance P1: 1,2 kW Puissance P2: 0,69 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): Fusible via le gestionnaire 230 V Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Outil tranchant Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Comfort Fonction du gestionnaire: avec message d'alarme Disjoncteur du moteur: oui Dispositif d’alarme: Sonde optique Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Variante d’alarme: message sonore et visuel Fusible requis (protection de ligne): Fusible via le gestionnaire 230 V
      Titre Numéro d'article
      Titre Numéro d'article
      Titre Numéro d'article
    20162 Report d'alarme Câble de 20 m, 2x0,75 qmm 20162 Afficher
    28016 Kit de modification Flotteur d'alarme 28016 Afficher
    28048 Kit compresseur de barbotage à l'air 28048 Afficher
    28792 GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
    80072 Contact sec Platine supplémenta. pour gestionnaires 80072 Afficher
    80889 Accessoires pour câbles Rallonge pour sonde 80889 Afficher
    80891 Accessoires pour câbles Rallonge pour pompe 80891 Afficher
    83070 Rallonge de rehausse H : 200 mm 83070 Afficher
    83073 Rallonge de rehausse H : 234 mm, avec bride et contre-bride 83073 Afficher
    83075 Rallonge de rehausse H : 360 mm, avec bride centrale 83075 Afficher
    83077 Kit de montage étanche DA: 40 mm, destiné aux entrepreneurs 83077 Afficher
      Titre Numéro d'article
    28075 Kit de remplacement des lames KTP 1000 / SPZ 1000 28075 Afficher
    28706 Set de protection pour la sonde optique 28706 Afficher
    28731 Gestionnaire Comfort Mono, 230 V 28731 Afficher
    28732 Couvercle de recouvrement pour l'ouverture de la pompe 28732 Afficher
    28733 Plaque de pompe Aqualift F Compact 28733 Afficher
    28734 Raccord Capteur de pression 28734 Afficher
    28739 Pompe de remplacement KTP/SPZ1000 230 V, avec refoulement prolongé 28739 Afficher
    28744 Tube plongeur Aqualift F Compact, 5 m hose 28744 Afficher
    48500 Dispositif anti-odeur Multistop, Système 125 48500 Afficher
    680018 Ouverture à une main pour dispositif antiretour 680018 Afficher
    680034 Pile Pile 9 V 680034 Afficher
    680065 Raccord de pompe station de relevage, jusqu'à 12/2015 680065 Afficher
    680067 Joint pour refoulement 680067 Afficher
    680070 Fermeture rotative pour pompes 680070 Afficher
    680075 Raccord d'évacuation DN 70, pour Pumpfix, Ecolift, Aqualift F 680075 Afficher
    680076 Couvercle avec joint 680076 Afficher
    680150 Joint pour rehausse, à partir de 07/2014 680150 Afficher
    680215 Raccord d'évacuation DN 70, avec joint 680215 Afficher
    680453 Kit d’étanchéité Aqualift F Compact Mono 680453 Afficher
    680486 Raccord de pompe Aqualift F Compa. Mono partir de 01/2016 680486 Afficher
    680696 Dispositif anti-odeur pour « L’ultraplat 79 » 680696 Afficher
    686114 Joint couvercle de protection, système 330 mm 686114 Afficher
    80888 Kit pièce de rechange sonde opt. Câble de 5 m 80888 Afficher
    80892 Adaptateur Kit de sonde optique 80892 Afficher
    830055 Couvercle protection 366 x 366 mm haut, Dispositif anti-odeur 50 mm, carr. 830055 Afficher
    830065 Rehausse système 400 verrouillable, gris argenté 830065 Afficher
    • Nature des eaux usées (abwasserart_de): Eaux vannes
    • Gestionnaire (schaltgeraet): Comfort
    • Matériau du couvercle de recouvrement (abdeckung_material): Composite
    • Type d'installation (einbausituation): pose encastrée en dalle
    • Type de couvercle (abdeckungsart): Couvercle avec grille
    • Pompe (pumpe): SPZ 1000
    • Profondeur de pose (einbautiefe): 490  mm
    • Dispositif anti-odeur (geruchsverschluss): Multistop
    • (ausfuehrung):
