Poste de relevage Aqualift F

Mono, Comfort, SPF 1400-S3, Vanne

28648-C
28648-C

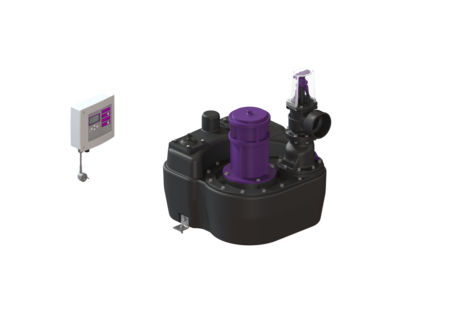

KESSEL Poste de relevage Aqualift F Mono, eaux usées Eaux vannes, gestionnaire Comfort, pose hors sol à l'abri du gel, Installation individuelle, avec une pompe SPF 1400-S3 submersible, dispositif d’arrêt Dispositif d'arrêt en composite, refoulement horizontal

  • Différentes catégories de puissance disponibles
  • Capteur de pression pour une détection pneumatique fiable du niveau
  • y compris la plaque d'insonorisation
Numéro d'article 28648-C
GTIN 4026092058480
Groupe de remise 20

Poste de relevage Aqualift F Mono, Comfort, SPF 1400-S3, Vanne
Le poste de relevage pour eaux usées avec et sans matières fécales est équipé d'une pompe immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps offre des différentes possibilités de raccordement et comporte une trappe d’accès vissée. Modèle Nature du système: Installation individuelle Dispositif d’arrêt: Dispositif d'arrêt en composite Cornière de maintien contre les poussées verticales: oui Plaque d'insonorisation: oui Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Caractéristiques générales Couleur: noir Norme: EN 12050-1 Nature des eaux usées: Eaux vannes Type d'installation: pose hors sol à l'abri du gel État à la livraison: Prêt au raccordement (raccordement des composants électriques et pièces de jonction à prévoir sur site Modèle de poste: Mono Dimensions Poids net: 48,31 kg Poids brut: 50 kg Longueur: 564 mm Largeur: 525 mm Hauteur: 664 mm Dimensions d'emballage, longueur: 645 mm Dimensions d'emballage, largeur: 530 mm Dimensions d’emballage, hauteur: 370 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 100 Diamètre extérieur (DA) de refoulement: 110 mm Raccord pour la pompe manuelle à membrane (DN): 32 Raccord de purge d’air (DN): 70 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 466 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 125 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 180 mm Perçage maximal de l’arrivée (DN): 150 mm Diamètre nominal de l’arrivée (DA): 110 mm Diamètre nominal de l’arrivée (DN): 100 mm Nombre d’arrivée: 1 Volume utile: 20 l Volume de la cuve: 50 l Aide à l'installation Pompe: SPF 1400-S3 Nombre de pompes: 1 Poids, pompe: 25 kg Type de raccord: Fiche avec détrompeur Courant nominal: 7,3 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,98 Catégorie de protection de la pompe: IP 68 (3m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 38 m³/h Hauteur de relevage maxi: 7 m Régime: 1370 U/min Puissance P1: 1,6 kW Puissance P2: 1,1 kW Mode de fonctionnement: S3 – 50 % Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Comfort Dispositif d’alarme: Tube plongeur Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
20162 Report d'alarme Câble de 20 m, 2x0,75 qmm 20162 Afficher
28015 Kit de modification Flotteur d'alarme, Aqualift F + F Duo 28015 Afficher
28048 Kit compresseur de barbotage à l'air 28048 Afficher
28662 Tuyau de raccordement DN 80, L : 200 mm 28662 Afficher
28663 Tuyau de raccordement DN 100, pour conduites sous press. en PE 28663 Afficher
28664 Tuyau de raccordement DN80,conduites de refoul. en fonte grise 28664 Afficher
28665 Tuyau de raccordement DN100,conduit. de refoul. en fonte grise 28665 Afficher
28682 Dispositif d'arrêt DN 80, Composite, horizontal 28682 Afficher
28683 Dispositif d'arrêt DN 100, Composite, horizontal 28683 Afficher
28698 Dispositif d'arrêt DN 100, Composite 28698 Afficher
28699 Dispositif d'arrêt DN 150, Composite 28699 Afficher
28712 Raccord à bride DN 100, pour robinetteries en composite 28712 Afficher
28713 Raccord à bride DN 80, pour robinetteries en composite 28713 Afficher
28714 Adaptateur de bride DN 80, pour robinetterie en composite 28714 Afficher
28715 Dispositif d'arrêt DN 80, Composite, verticale 28715 Afficher
28716 Dispositif d'arrêt DN 80, Composite, vertical avec bride 28716 Afficher
28792 GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
80072 Contact sec Platine supplémenta. pour gestionnaires 80072 Afficher
  Titre Numéro d'article
28029 Entraînement de pompe SPF 1400 230 V, S3,câble de 5 m,avec condensateur 28029 Afficher
28045 Pressostat Mono, avec joint 28045 Afficher
28051 Kit de rechange bride de pompe avec kit de vis, joint de bride 28051 Afficher
28608 Kit d’étanchéité DN 70, DN 100 28608 Afficher
28663 Tuyau de raccordement DN 100, pour conduites sous press. en PE 28663 Afficher
28676 Kit de corps de clapet Mono, DN 100 28676 Afficher
28683 Dispositif d'arrêt DN 100, Composite, horizontal 28683 Afficher
28714 Adaptateur de bride DN 80, pour robinetterie en composite 28714 Afficher
28731 Gestionnaire Comfort Mono, 230 V 28731 Afficher
680034 Pile Pile 9 V 680034 Afficher
680044 Capot de protection vissé, 160x140 mm 680044 Afficher
680045 Joint Bride de pompe 680045 Afficher
680046 Équerre de fixation avec vis (2 unités) 680046 Afficher
680047 Kit de vis galvanisées, 14 unités 680047 Afficher
680048 Tube plongeur Mono, câble de 10 m 680048 Afficher
680050 Bride de pompe SPF 1400 - SPF 4500 680050 Afficher
680052 Joint pour SPF 1400 - SPF 4500 680052 Afficher
680053 Kit clapet anneau compens., clapet, support battant 680053 Afficher
680055 Tube plongeur Mono, tuyau de 5 m 680055 Afficher
680060 Corps de clapet postes Mono, sans dispositif d’arrêt 680060 Afficher
680062 Gestionnaire standard Mono, 230 V, avec condensateur 680062 Afficher
680095 Entraînement de pompe SPF 1400 230V, S1, câble 5 m, sans condensateur 680095 Afficher
680643 Roue SPF 1400/1500, postes relevage Aqualift 680643 Afficher
  • Label CE (ce_kennzeichnung): oui
  • Nature des eaux usées (abwasserart_de): Eaux vannes
  • Gestionnaire (schaltgeraet): Comfort
  • TÜV marque de test (pruefzeichen): ID 1111241940
  • Type d'installation (einbausituation): pose hors sol à l'abri du gel
  • Pompe (pumpe): SPF 1400-S3
  • Type de rotor (laufrad_typ): Roue vortex
  • Dispositif d’arrêt (absperreinrichtung): Dispositif d'arrêt en composite
