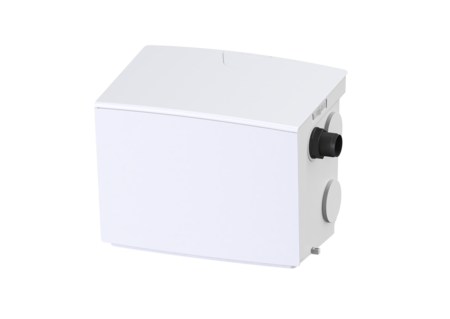

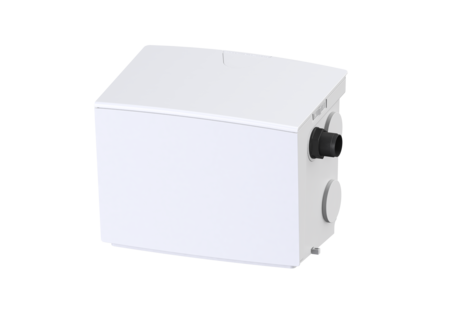

Poste de relevage Minilift S
GTF 500, resistant, pose hors-sol
KESSEL Poste de relevage Minilift S, eaux usées Eaux grises, à l’intérieur du bâtiment – pose hors sol à l'abri du gel, avec une pompe GTF 500 resistant submersible, mode de fonctionnement S1
- Résistance à l’eau chaude
- Arrivées variables sur le dessus et le côté
- Maintenance en toute facilité, sans outils
Numéro d'article | 28562C |
---|---|
GTIN | 4026092097007 |
Groupe de remise | 20 |
Poste de relevage Minilift S GTF 500, resistant, pose hors-sol
Le petit poste de relevage à usage limité Minilift S prêt au raccordement convient à la vidange des eaux usées domestiques, idéalement pour le raccordement de la douche, de la baignoire, du lavabo, de l'évier, du lave-vaisselle ou de la machine à laver. La pompe submersible avec interrupteur à flotteur peut être retirée facilement à l’aide des fermetures manuelles. La cuve en composite comprend un compartiment de pompe ouvert et est résistante aux eaux usées agressives. Grâce à ses nombreuses arrivées (4x DN 50 à l’horizontale, 1x DN 40 à la verticale) et ses sorties adaptables, le poste offre des possibilités flexibles et simples pour un montage sur site. - Résistance à l’eau chaude et à l’eau saline - Dispositif anti-retour côté pression intégré en usine - Pompe performante avec roue vortex assurant une sécurité de fonctionnement maximale - Maintenance sans outils Modèle Nature du système: Installation individuelle Resistant: Résistance aux fluides salins, eaux usées des systèmes d’adoucissement et eaux de condensation des chaudières Type de commande: Flotteur Dispositif anti-retour: intégré Refoulement: horizontal Caractéristiques générales Couleur: blanc Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel État à la livraison: prêt au raccordement ATEX: non Dimensions Poids net: 12,1 kg Poids brut: 12,1 kg Longueur: 425 mm Largeur: 300 mm Hauteur: 340 mm Dimensions d'emballage, longueur: 455 mm Dimensions d'emballage, largeur: 380 mm Dimensions d’emballage, hauteur: 350 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Nombre d’arrivée: 5 Volume de la cuve: 30 l Arrivée verticale (DN): 40 Arrivée horizontale (DN): 50 Aide à l'installation Pompe: GTF 500 resistant Nombre de pompes: 1 Poids, pompe: 6 kg Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 2,7 A Classe de protection: I Catégorie de protection de la pompe: IP 68 (3 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Capacité de refoulement maxi: 10 m³/h Hauteur de relevage maxi: 8 m Régime: 2800 U/min Puissance P1: 0,6 kW Puissance P2: 0,36 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 10 mm Longueur du câble d'alimentation de la pompe: 5 m Commande Nature de détection du niveau: Flotteur Type de détection du niveau: mécanique Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 2,7 A Fusible requis (protection de ligne): C 16 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Embout en caoutchouc DN 40 | 680020 | Afficher | |
Accessoires pour câbles Joint pour Minilift | 680021 | Afficher | |
Joint pour refoulement | 680067 | Afficher | |
Fermeture rotative pour verrouiller le raccord de pompe | 680762 | Afficher | |
Roue vortex pour GTF 500 | 680767 | Afficher | |
Joint pour passage de tuyau, DN 50 | 850114 | Afficher |
Manuels | |
---|---|
Données CAO | |
Déclaration de performance | |
Déclaration de conformité |
- TÜV marque de test (pruefzeichen): ID 1111241937
- Type d'installation (einbausituation): pose hors sol à l'abri du gel
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux grises
- Pompe (pumpe): GTF 500 resistant
- (ausfuehrung):
