Poste relevage Minilift S

GTF 500, pose hors-sol

28562
28562

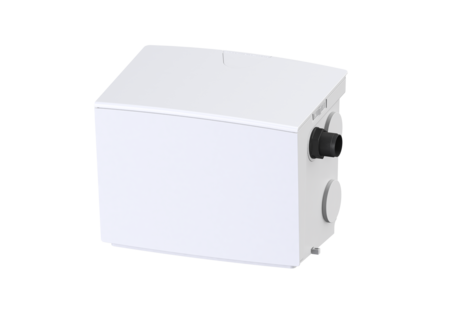

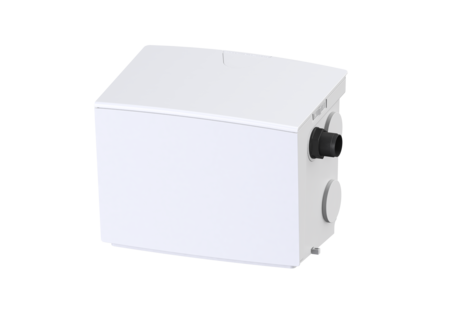

KESSEL Poste de relevage Minilift S, eaux usées Eaux grises, à l’intérieur du bâtiment – pose hors sol à l'abri du gel, avec une pompe GTF500 submersible, mode de fonctionnement S1

  • Résistance à l’eau chaude
  • Arrivées variables sur le dessus et le côté
  • Maintenance en toute facilité, sans outils
Numéro d'article 28562
GTIN 4026092096994
Groupe de remise 20

Poste relevage Minilift S GTF 500, pose hors-sol
Le petit poste de relevage à usage limité Minilift S prêt au raccordement convient à la vidange des eaux usées domestiques, idéalement pour le raccordement de la douche, de la baignoire, du lavabo, de l'évier, du lave-vaisselle ou de la machine à laver. La pompe submersible avec interrupteur à flotteur peut être retirée facilement à l’aide des fermetures manuelles. La cuve en composite comprend un compartiment de pompe ouvert et est résistante aux eaux usées agressives. Grâce à ses nombreuses arrivées (4x DN 50 à l’horizontale, 1x DN 40 à la verticale) et ses sorties adaptables, le poste offre des possibilités flexibles et simples pour un montage sur site. - Résistance à l’eau chaude et à l’eau saline - Dispositif anti-retour côté pression intégré en usine - Pompe performante avec roue vortex assurant une sécurité de fonctionnement maximale - Maintenance sans outils Modèle Nature du système: Installation individuelle Type de commande: Flotteur Dispositif anti-retour: intégré Refoulement: horizontal Caractéristiques générales Couleur: blanc Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel État à la livraison: prêt au raccordement ATEX: non Dimensions Poids net: 12,1 kg Poids brut: 12,1 kg Longueur: 425 mm Largeur: 300 mm Hauteur: 340 mm Dimensions d'emballage, longueur: 455 mm Dimensions d'emballage, largeur: 380 mm Dimensions d’emballage, hauteur: 350 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Nombre d’arrivée: 5 Volume de la cuve: 30 l Arrivée verticale (DN): 40 Arrivée horizontale (DN): 50 Aide à l'installation Pompe: GTF 500 Nombre de pompes: 1 Poids, pompe: 6 kg Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 2,7 A Classe de protection: I Catégorie de protection de la pompe: IP 68 (3 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Capacité de refoulement maxi: 10 m³/h Hauteur de relevage maxi: 8 m Régime: 2800 U/min Puissance P1: 0,6 kW Puissance P2: 0,36 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 10 mm Longueur du câble d'alimentation de la pompe: 5 m Commande Nature de détection du niveau: Flotteur Type de détection du niveau: mécanique Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 2,7 A Fusible requis (protection de ligne): C 16 A
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
20223 Dispositif d'alarme Basic avec sonde optique 20223 Afficher
20224 Dispositif d'alarme Basic avec sonde optique de 10m 20224 Afficher
28086 Adaptateur pour refoulement, DN 32, PE 28086 Afficher
681111 Adaptateur DN 40/50 681111 Afficher
  Titre Numéro d'article
680020 Embout en caoutchouc DN 40 680020 Afficher
680021 Accessoires pour câbles Joint pour Minilift 680021 Afficher
680067 Joint pour refoulement 680067 Afficher
680762 Fermeture rotative pour verrouiller le raccord de pompe 680762 Afficher
680767 Roue vortex pour GTF 500 680767 Afficher
681111 Adaptateur DN 40/50 681111 Afficher
850114 Joint pour passage de tuyau, DN 50 850114 Afficher
  • TÜV marque de test (pruefzeichen): ID 1111241937
  • Type d'installation (einbausituation): pose hors sol à l'abri du gel
  • Label CE (ce_kennzeichnung): oui
  • Nature des eaux usées (abwasserart_de): Eaux grises
  • Pompe (pumpe): GTF 500
  • (ausfuehrung):
