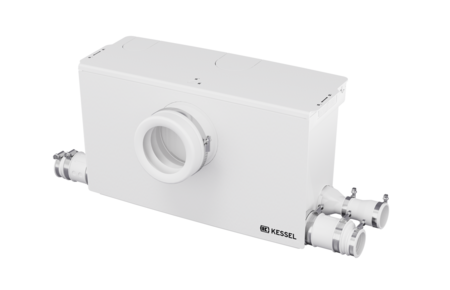

Poste relevage Minilift L WC
Dry, SPZ 750-S3 230V
KESSEL Poste relevage Minilift L WC, Installation individuelle, eaux usées Eaux vannes, pose hors sol à l'abri du gel, avec une pompe SPZ 750-S3 submersible, mode de fonctionnement S3 – 15 %, refoulement verticalhorizontal
- Fonction d'alarme + contact sec
- Installation sèche de la pompe
- Maintenance sans outil : remplacement de la pompe possible en moins de 10sec.
| Numéro d'article | 28522 |
|---|---|
| GTIN | 4026092111697 |
| Groupe de remise | 15 |
Poste relevage Minilift L WC Dry, SPZ 750-S3 230V
Le petit poste de relevage Minilift L WC prêt au raccordement convient à la vidange des eaux vannes domestiques, idéalement pour le raccordement d’un WC, d’un bidet, d’une douche et d’un lavabo. La pompe installée à sec peut être retirée sans outil. Grâce à l’interrupteur rotatif, le volume utile peut être ajusté via un capteur de pression pour s’adapter de manière optimale à tous les besoins. Grâce au raccord WC interchangeable, il est possible de raccorder les toilettes à l’avant ou sur le côté de la cuve. Combinée à une conception extrêmement compacte, cette configuration rend le poste idéal pour tous les lieux d’utilisation, qu’il s'agisse d'une pose hors sol ou d’une pose encastrée dans une cloison. Grâce aux arrivées latérales basses en DN40 / DN50, le poste est parfaitement adapté au raccordement de receveurs de douche plats. Il est possible de réaliser une arrivée verticale en DN40. La manipulation simple et sans outil garantit une installation rapide et une utilisation flexible. - Pompe performante installée à sec avec couteaux pour une sécurité de fonctionnement et une hygiène maximales - Fonction d’alarme avec transmission en option (contact sec) - Refoulement au choix à la verticale ou l’horizontale - Dispositif anti-retour côté pression intégré en usine - Résistance à l’eau chaude - Maintenance sans outils Modèle Nature du système: Installation individuelle Dispositif anti-retour: intégré Refoulement: vertical, horizontal Caractéristiques générales Couleur: blanc Norme: EN 12050-3 Nature des eaux usées: Eaux vannes Type d'installation: pose hors sol à l'abri du gel État à la livraison: prêt au raccordement Longueur de câble: 1,4 m Dimensions Poids net: 7,71 kg Poids brut: 8,71 kg Longueur: 485 mm Largeur: 170 mm Hauteur: 285 mm Dimensions d'emballage, longueur: 530 mm Dimensions d'emballage, largeur: 227 mm Dimensions d’emballage, hauteur: 390 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Distance entre le tuyau de sortie et le fond de la cuve: 23 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 183 mm Volume de la cuve: 11,55 l Aide à l'installation Pompe: SPZ 750-S3 Nombre de pompes: 1 Type de raccord: Fiche d'alimentation 2 pôles Classe de protection: I Catégorie de protection de la pompe: IP 44 Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 50 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Capacité de refoulement maxi: 9,8 m³/h Hauteur de relevage maxi: 9 m Régime: 2700 U/min Puissance P1: 0,75 kW Puissance P2: 0,46 kW Mode de fonctionnement: S3 – 15 % Type de câble d'alimentation de la pompe: H05VV-F 3G 0,75 mm² Type de rotor: Outil tranchant Longueur du câble d'alimentation de la pompe: 1,4 m Courant nominal: 3,5 A Commande Disjoncteur du moteur: oui Nature de détection du niveau: Interrupteur manométrique Type de détection du niveau: pneumatique Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Contact sec: oui Variante d’alarme: signal sonore
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Pompe de remplacement SPZ 750-S3 Pose sèche, Tronic, 230 V | 681265 | Afficher |
 | Caches arrivée horizontale pour Minilift | 681272 | Afficher |
 | Refoulement horizontale pour Minilift S/L WC | 681273 | Afficher |
 | Poignée pour Minilift L WC/Duo, SPZ 600 | 681290 | Afficher |
 | Unité de commande pour Minilift L WC | 681291 | Afficher |
 | Cache électrique pour Minilift L WC | 681292 | Afficher |
 | Câble de commande/d’alimentation pour Minilift L WC | 681293 | Afficher |
 | Couvercle pour Minilift L WC | 681294 | Afficher |
 | Cache frontal, pour Minilift WC | 681295 | Afficher |
 | Cache latéral, pour Minilift WC | 681296 | Afficher |
 | Refoulement pour Minilift L WC | 681297 | Afficher |
| Cache Pour Minilift L WC, refoul. horizontal | 681298 | Afficher | |
 | Cache arrivée verticale pour Minilift | 681308 | Afficher |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Déclaration de performance | |
| Déclaration de conformité |
- Type d'installation (einbausituation):
pose hors sol à l'abri du gel
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Pompe (pumpe): SPZ 750-S3
