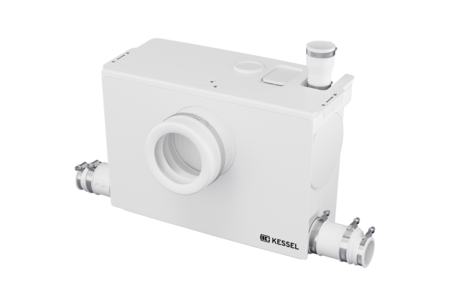

Poste relevage Minilift M WC
STZ 750-S3 230V
KESSEL Poste relevage Minilift M WC, eaux usées Eaux vannes, pose hors sol à l'abri du gel, avec une pompe STZ 750-S3 submersible, mode de fonctionnement S3 – 15 %
- Maintenance sans outil
- Volume utile réglable en fonction de l'application
- Couteaux de haute qualité en acier inoxydable
| Numéro d'article | 28521 |
|---|---|
| GTIN | 4026092111680 |
| Groupe de remise | 15 |
Poste relevage Minilift M WC STZ 750-S3 230V
Le petit poste de relevage Minilift M WC prêt au raccordement convient à la vidange des eaux vannes domestiques, idéalement pour le raccordement d’un WC, d’un bidet, d’une douche et d’un lavabo. La pompe submersible avec interrupteur à flotteur peut être retirée sans outil. Grâce au flotteur réglable, le volume utile peut être ajusté pour s’adapter de manière optimale à tous les besoins. Grâce au raccord WC interchangeable, il est possible de raccorder les toilettes à l’avant ou sur le côté de la cuve. Combinée à une conception extrêmement compacte, cette configuration rend le poste idéal pour tous les lieux d’utilisation, qu’il s'agisse d'une pose hors sol ou d’une pose encastrée dans une cloison. Grâce aux arrivées latérales basses en DN40 / DN50, le poste est parfaitement adapté au raccordement de receveurs de douche plats. Il est possible de réaliser sur site une arrivée verticale en DN40. La manipulation simple et sans outil garantit une installation rapide et une utilisation flexible. - Résistance à l’eau chaude - Dispositif anti-retour côté pression intégré en usine - Pompe performante avec couteaux pour une sécurité de fonctionnement maximale - Maintenance sans outils Modèle Nature du système: Installation individuelle Dispositif anti-retour: intégré Refoulement: vertical Caractéristiques générales Couleur: blanc Norme: EN 12050-3 Nature des eaux usées: Eaux vannes Type d'installation: pose hors sol à l'abri du gel État à la livraison: prêt au raccordement Longueur de câble: 1,4 m Dimensions Poids net: 7,65 kg Poids brut: 8,65 kg Longueur: 410 mm Largeur: 170 mm Hauteur: 285 mm Dimensions d'emballage, longueur: 455 mm Dimensions d'emballage, largeur: 227 mm Dimensions d’emballage, hauteur: 387 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Distance entre le tuyau de sortie et le fond de la cuve: 285 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 183 mm Volume de la cuve: 11,75 l Aide à l'installation Pompe: STZ 750-S3 Nombre de pompes: 1 Type de raccord: Fiche d'alimentation 2 pôles Classe de protection: I Catégorie de protection de la pompe: IP 44 Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Capacité de refoulement maxi: 9,8 m³/h Hauteur de relevage maxi: 9 m Régime: 2700 U/min Puissance P1: 0,75 kW Puissance P2: 0,46 kW Mode de fonctionnement: S3 – 15 % Type de câble d'alimentation de la pompe: H05VV-F 3G 0,75 mm² Type de rotor: Outil tranchant Longueur du câble d'alimentation de la pompe: 1,4 m Courant nominal: 3,5 A Commande Disjoncteur du moteur: oui Nature de détection du niveau: Flotteur Type de détection du niveau: mécanique Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
| Pompe de remplacement STZ 750-S3 Pose immergée , Flotteur, 230 V | 681264 | Afficher | |
 | Caches arrivée horizontale pour Minilift | 681272 | Afficher |
 | Interrupteur à flotteur pour Minilift M/M WC | 681282 | Afficher |
 | Couvercle pour Minilift M/M WC | 681283 | Afficher |
 | Refoulement pour Minilift M/M WC | 681284 | Afficher |
 | Embout refoulement pour Minilift M/M WC | 681285 | Afficher |
 | Condensateur pour Minilift M/M WC | 681286 | Afficher |
 | Roue pour Minilift WC | 681287 | Afficher |
 | Volute de pompe pour Minilift WC | 681288 | Afficher |
 | Manchon pour Minilift WC | 681289 | Afficher |
 | Cache frontal, pour Minilift WC | 681295 | Afficher |
 | Cache latéral, pour Minilift WC | 681296 | Afficher |
 | Cache arrivée verticale pour Minilift | 681308 | Afficher |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Déclaration de performance | |
| Déclaration de conformité |
- Type d'installation (einbausituation):
pose hors sol à l'abri du gel
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Pompe (pumpe): STZ 750-S3
