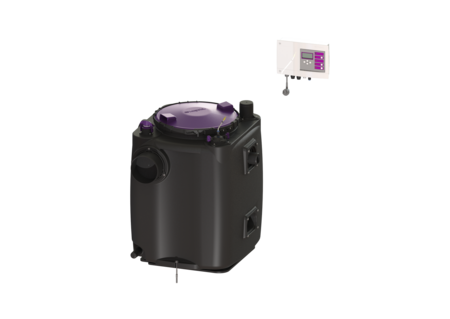

Poste de relevage Aqualift S 200

Duo, GTF1250,pose hors sol l'abri du gel

KESSEL Poste de relevage Aqualift S 200 Duo, eaux usées Eaux grises, Fiche avec détrompeur, commande de la pompe par Gestionnaire, gestionnaire Comfort, avec 2 pompes GTF 1250 submersibles, mode de fonctionnement S1

  • Maintenance en toute facilité, sans outils
  • Cuve en PE, résistant aux eaux usées agressives
  • Avec dispositif antiretour pour la conduite de refoulement
Numéro d'article 28518
GTIN 4026092092941
Groupe de remise 20

Poste de relevage Aqualift S 200 Duo, GTF1250,pose hors sol l'abri du gel
Le poste de relevage prêt au raccordement pour eaux usées sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe ouvert. Les fermetures manuelles permettent le démontage facile des composants intégrés. Modèle Nature du système: Installation double Type de commande: Gestionnaire Dispositif anti-retour: intégré Caractéristiques générales Couleur: noir Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Modèle de poste: Duo Dimensions Poids net: 42 kg Poids brut: 49 kg Longueur: 670 mm Largeur: 655 mm Hauteur: 815 mm Dimensions d'emballage, longueur: 900 mm Dimensions d'emballage, largeur: 900 mm Dimensions d’emballage, hauteur: 939 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 50 Diamètre extérieur (DA) de refoulement: 63 mm Diamètre nominal de l’arrivée (DN): 100 mm Volume utile: 100 l Volume de la cuve: 220 l Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: violet Verrouillage: Fermeture à clip rapide Étanchéité: anti-odeur Aide à l'installation Pompe: GTF 1250 Nombre de pompes: 2 Poids, pompe: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 5,4 A Longueur du câble d'alimentation de la pompe: 5 m Classe de protection: I Classe d’isolation: F Catégorie de protection de la pompe: IP 68 (3 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 20 m³/h Hauteur de relevage maxi: 11 m Régime: 2700 U/min Puissance P1: 1,3 kW Puissance P2: 0,8 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 30 mm Commande Gestionnaire: Comfort Fonction du gestionnaire: avec message d'alarme Disjoncteur du moteur: oui Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Variante d’alarme: message sonore et visuel Courant nominal: 5,4 A
  Titre Numéro d'article
  Titre Numéro d'article
Mise en service 80201 Afficher
Maintenance Poste de relevage Aqualift S 80301 Afficher
  Titre Numéro d'article
Report d'alarme Câble de 20 m, 2x0,75 qmm 20162 Afficher
Kit de modification Flotteur d'alarme 28016 Afficher
Scie cloche pour DN 100/125/150 500100 Afficher
Scie cloche pour DN 50/70/100 500101 Afficher
Contact sec Platine supplémenta. pour gestionnaires 80072 Afficher
Accessoires pour câbles Rallonge pour sonde 80889 Afficher
Accessoires pour câbles Rallonge pour pompe 80891 Afficher
Joint pour passage de tuyau, DN 50 850114 Afficher
Joint pour passage de tuyau, DN 70 850116 Afficher
Joint pour passage de tuyau, DN 100 850117 Afficher
Joint pour passage de tuyau, DN 125 850118 Afficher
Joint pour passage de tuyau, DN 150 850119 Afficher
  Titre Numéro d'article
Gestionnaire Comfort Duo, 230 V 28746 Afficher
Ouverture à une main pour dispositif antiretour 680018 Afficher
Pile Pile 9 V 680034 Afficher
Joint pour refoulement 680067 Afficher
Couvercle avec joint 680076 Afficher
Joint pour rehausse, à partir de 07/2014 680150 Afficher
Couvercle d : 420 mm, jusqu'à 03/2004 680326 Afficher
Raccord de pompe avec joint et clapet 680475 Afficher
Raccord de pompe Minilift, Aqualift S 680760 Afficher
Fermeture rotative pour verrouiller le raccord de pompe 680762 Afficher
Corps de clapet Duo, avec raccord de pompe 680781 Afficher
Tuyau d'arrivée DN 100 pour Aqualift S 100/200 680986 Afficher
Tuyau d'arrivée DN 150 pour Aqualift S 100/200 680987 Afficher
  • Label CE (ce_kennzeichnung): oui
  • Nature des eaux usées (abwasserart_de): Eaux grises
  • Gestionnaire (schaltgeraet): Comfort
  • Matériau du couvercle de recouvrement (abdeckung_material): Composite
  • TÜV marque de test (pruefzeichen): ID 1111241937
  • Type d'installation (einbausituation): pose hors sol à l'abri du gel
  • Pompe (pumpe): GTF 1250
  • (ausfuehrung):
  • Nature du système (anlagenart): Installation double
