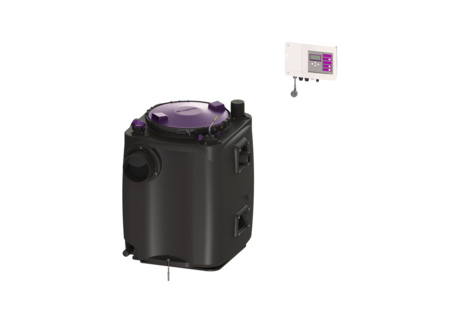

Poste relevage Aqualift S 200
Duo, GTF600, pose hors sol l'abri du gel
KESSEL Poste relevage Aqualift S 200 Duo, eaux usées Eaux grises, Fiche avec détrompeur, commande de la pompe par Gestionnaire, gestionnaire Comfort, avec 2 pompes GTF 600 submersibles, mode de fonctionnement S1
- Maintenance en toute facilité, sans outils
- Cuve en PE, résistant aux eaux usées agressives
- Avec dispositif antiretour pour la conduite de refoulement
Numéro d'article | 28517 |
---|---|
GTIN | 4026092092934 |
Groupe de remise | 20 |
Poste relevage Aqualift S 200 Duo, GTF600, pose hors sol l'abri du gel
Le poste de relevage prêt au raccordement pour eaux usées sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe ouvert. Les fermetures manuelles permettent le démontage facile des composants intégrés. Modèle Nature du système: Installation double Type de commande: Gestionnaire Dispositif anti-retour: intégré Caractéristiques générales Couleur: noir Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: pose hors sol à l'abri du gel État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Modèle de poste: Duo Dimensions Poids net: 43,85 kg Poids brut: 43,85 kg Longueur: 670 mm Largeur: 655 mm Hauteur: 815 mm Dimensions d'emballage, longueur: 900 mm Dimensions d'emballage, largeur: 900 mm Dimensions d’emballage, hauteur: 939 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 50 Diamètre extérieur (DA) de refoulement: 63 mm Diamètre nominal de l’arrivée (DN): 100 mm Volume utile: 100 l Volume de la cuve: 220 l Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: violet Verrouillage: Fermeture à clip rapide Étanchéité: anti-odeur Aide à l'installation Pompe: GTF 600 Nombre de pompes: 2 Poids, pompe: 6 kg Type de raccord: Fiche avec détrompeur Courant nominal: 2,9 A Classe de protection: I Classe d’isolation: F Catégorie de protection de la pompe: IP 68 (3m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 12 m³/h Hauteur de relevage maxi: 8 m Régime: 2750 U/min Puissance P1: 0,65 kW Puissance P2: 0,4 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 30 mm Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Comfort Fonction du gestionnaire: avec message d'alarme Disjoncteur du moteur: oui Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Variante d’alarme: message sonore et visuel Fusible requis (protection de ligne): C 16 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Report d'alarme Câble de 20 m, 2x0,75 qmm | 20162 | Afficher | |
Kit de modification Flotteur d'alarme | 28016 | Afficher | |
Scie cloche pour DN 100/125/150 | 500100 | Afficher | |
Scie cloche pour DN 50/70/100 | 500101 | Afficher | |
Contact sec Platine supplémenta. pour gestionnaires | 80072 | Afficher | |
Accessoires pour câbles Rallonge pour sonde | 80889 | Afficher | |
Accessoires pour câbles Rallonge pour pompe | 80891 | Afficher | |
Joint pour passage de tuyau, DN 50 | 850114 | Afficher | |
Joint pour passage de tuyau, DN 70 | 850116 | Afficher | |
Joint pour passage de tuyau, DN 100 | 850117 | Afficher | |
Joint pour passage de tuyau, DN 125 | 850118 | Afficher | |
Joint pour passage de tuyau, DN 150 | 850119 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Gestionnaire Comfort Duo, 230 V | 28746 | Afficher | |
Ouverture à une main pour dispositif antiretour | 680018 | Afficher | |
Pile Pile 9 V | 680034 | Afficher | |
Joint pour refoulement | 680067 | Afficher | |
Couvercle avec joint | 680076 | Afficher | |
Joint pour rehausse, à partir de 07/2014 | 680150 | Afficher | |
Couvercle d : 420 mm, jusqu'à 03/2004 | 680326 | Afficher | |
Raccord de pompe avec joint et clapet | 680475 | Afficher | |
Raccord de pompe Minilift L, Aqualift S | 680760 | Afficher | |
Fermeture rotative pour verrouiller le raccord de pompe | 680762 | Afficher | |
Corps de clapet Duo, avec raccord de pompe | 680781 | Afficher | |
Rotor GTF 600, Passage libre 30 mm | 680887 | Afficher | |
Volute de pompe GTF 600, passage libre 30 mm | 680888 | Afficher | |
Support conduite de refoulement, Duo | 680972 | Afficher | |
Support de pompe GTF 600, Duo | 680973 | Afficher | |
Bride de serrage pour couvercle 450 mm | 680975 | Afficher | |
Pompe de remplacement GTF 600 sans interrupteur à flotteur, 5 m | 680977 | Afficher | |
Bouchon pr poste de relevage Aqualift S 100/200 | 680980 | Afficher | |
Passage de câble pour Aqualift S 100/200 | 680981 | Afficher | |
Raccord adaptateur pour verrouillage Aqualift S 100/200 | 680985 | Afficher | |
Tuyau d'arrivée DN 100 pour Aqualift S 100/200 | 680986 | Afficher | |
Tuyau d'arrivée DN 150 pour Aqualift S 100/200 | 680987 | Afficher | |
Capteur de pression pour poste de relevage Aqualift S 200 | 680989 | Afficher | |
Tapis d'isolation acoustique pour poste de relevage Aqualift S 200 | 680991 | Afficher | |
Conduite de refoulement DN 32 pour Aqualift S 200 GTF 600 | 680992 | Afficher | |
Raccord de purge DN 70 pour Aqualift S 200 | 680994 | Afficher | |
Raccord pour tube plongeur Aqualift S 200 | 680995 | Afficher | |
Kit de raccord de tuyau pour capteurs de pression, longueur 5 m | 680996 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux grises
- Gestionnaire (schaltgeraet): Comfort
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- TÜV marque de test (pruefzeichen): ID 1111241937
- Type d'installation (einbausituation): pose hors sol à l'abri du gel
- Pompe (pumpe): GTF 600
- (ausfuehrung):
- Nature du système (anlagenart): Installation double
