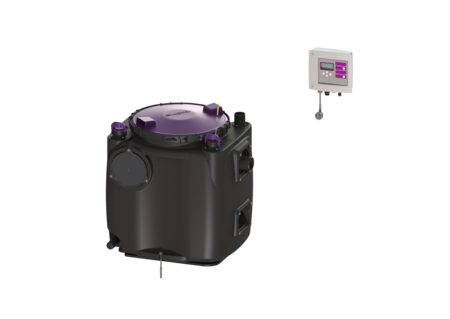

Poste de relevage Aqualift S 100

Tronic, GTF1250,pose hors sol l'abri gel

Fiche technique du produit (PDF)

Le poste de relevage prêt au raccordement pour eaux usées sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe ouvert. Les fermetures manuelles permettent le démontage facile des composants intégrés.

  • Maintenance en toute facilité, sans outils
  • Cuve en PE, résistant aux eaux usées agressives
  • Avec dispositif antiretour pour la conduite de refoulement
Numéro d'article 28514
GTIN 4026092092903
Groupe de remise 20

Poste de relevage Aqualift S 100 Tronic, GTF1250,pose hors sol l'abri gel
Le poste de relevage prêt au raccordement pour eaux usées sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe ouvert. Les fermetures manuelles permettent le démontage facile des composants intégrés. Modèle Nature du système: Installation individuelle Cadre, largeur: Gestionnaire Protection antiretour: intégré Caractéristiques générales Couleur: noir Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Modèle de poste: Tronic Dimensions Poids net: 34,05 kg Poids brut: 34,05 kg Largeur: 530 mm Hauteur: 650 mm Longueur: 670 mm Dimensions d'emballage, largeur: 800 mm Dimensions d’emballage, hauteur: 779 mm Dimensions d'emballage, longueur: 700 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 50 Diamètre extérieur (DA) de refoulement: 63 mm Diamètre nominal de l’arrivée (DN): 100 Volume utile: 50 l Volume de la cuve: 120 l Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: violet Verrouillage du couvercle: Fermeture à clip rapide Étanchéité: anti-odeur Aide à l'installation Type de commande: GTF 1250 Nombre de pompes: 1 Poids: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 5,4 A Longueur du câble d'alimentation de la pompe: 5 m Système d'autodiagnostic (SDS): I Classe d’isolation: F Type de protection du gestionnaire: IP 68 (3 m) PST: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 20 m³/h Hauteur de relevage maxi: 11 m Régime: 2700 U/min Puissance P1: 1,3 kW Puissance P2: 0,8 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 10 mm Commande Disjoncteur du moteur: oui Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection de la sonde: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Fréquence de commutation maximale admissible: Comfort Fonction du gestionnaire: avec message d'alarme Variante d’alarme: message sonore et visuel
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
Alarme acoustique à distance, 20m 20162 Afficher
Kit de modification Flotteur d'alarme 28016 Afficher
Scie cloche pour DN 100/125/150 500100 Afficher
Scie cloche pour DN 50/70/100 500101 Afficher
Platine pour contact sans potentiel 80072 Afficher
Kit de rallongement du câble pour sonde 80889 Afficher
Kit de rallongement du câble pour pompe 80891 Afficher
Joint pour passage de tuyau, DN 50 850114 Afficher
Joint pour passage de tuyau, DN 70 850116 Afficher
Joint pour passage de tuyau, DN 100 850117 Afficher
Joint pour passage de tuyau, DN 125 850118 Afficher
Joint pour passage de tuyau, DN 150 850119 Afficher
  Titre Numéro d'article
Gestionnaire Comfort Mono 230V 28731 Afficher
Ouverture à une main pour dispositif antiretour 680018 Afficher
Pile Pile 9 V 680034 Afficher
Joint pour refoulement 680067 Afficher
Couvercle avec joint 680076 Afficher
Joint pour rehausse, à partir de 07/2014 680150 Afficher
Couvercle d : 420 mm, jusqu'à 03/2004 680326 Afficher
Raccord de pompe avec joint et clapet 680475 Afficher
Raccord de pompe Minilift, Aqualift S 680760 Afficher
Corps de clapet Mono, avec raccord de pompe 680761 Afficher
Fermeture rotative pour verrouiller le raccord de pompe 680762 Afficher
Tuyau d'arrivée DN 100 pour Aqualift S 100/200 680986 Afficher
  • Label CE (ce_kennzeichnung): oui
  • Nature des eaux usées (abwasserart_de): Eaux grises
  • Gestionnaire (schaltgeraet): Comfort
  • Matériau du couvercle de recouvrement (abdeckung_material): Composite
  • TÜV marque de test (pruefzeichen): ID 1111241937
  • Type d'installation (einbausituation): à l’intérieur du bâtiment – pose hors sol à l'abri du gel
  • Type de commande (pumpe): GTF 1250
  • (ausfuehrung):
  • Nature du système (anlagenart): Installation individuelle
