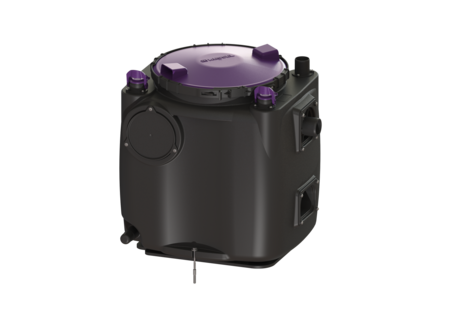

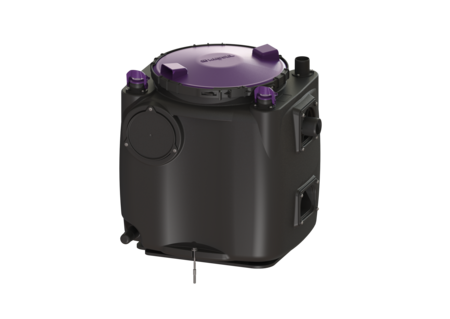

Poste de relevage Aqualift S 100
Mono, GTF 1250, pose hors sol l'abri gel
KESSEL Poste de relevage Aqualift S 100 Mono, eaux usées Eaux grises, Fiche d'alimentation 2 pôles, commande de la pompe par Flotteur, avec une pompe GTF 1250 submersible, mode de fonctionnement S3 – 50 %
- Cuve en PE, résistant aux eaux usées agressives
- Avec dispositif antiretour pour la conduite de refoulement
- Maintenance en toute facilité, sans outils
Numéro d'article | 28512 |
---|---|
GTIN | 4026092092873 |
Groupe de remise | 20 |
Poste de relevage Aqualift S 100 Mono, GTF 1250, pose hors sol l'abri gel
Le poste de relevage prêt au raccordement pour eaux usées sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe ouvert. Les fermetures manuelles permettent le démontage facile des composants intégrés. Modèle Nature du système: Installation individuelle Type de commande: Flotteur Dispositif anti-retour: intégré Caractéristiques générales Couleur: noir Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Modèle de poste: Mono Dimensions Poids net: 31,95 kg Poids brut: 31,95 kg Longueur: 670 mm Largeur: 530 mm Hauteur: 650 mm Dimensions d'emballage, longueur: 700 mm Dimensions d'emballage, largeur: 800 mm Dimensions d’emballage, hauteur: 779 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 50 Diamètre extérieur (DA) de refoulement: 63 mm Diamètre nominal de l’arrivée (DN): 100 mm Volume utile: 25 l Volume de la cuve: 120 l Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: violet Verrouillage: Fermeture à clip rapide Étanchéité: anti-odeur Aide à l'installation Pompe: GTF 1250 Nombre de pompes: 1 Poids, pompe: 10 kg Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 5,4 A Longueur du câble d'alimentation de la pompe: 5 m Classe de protection: I Classe d’isolation: F Catégorie de protection de la pompe: IP 68 (3 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 20 m³/h Hauteur de relevage maxi: 11 m Régime: 2700 U/min Puissance P1: 1,3 kW Puissance P2: 0,8 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 10 mm Commande Disjoncteur du moteur: oui Nature de détection du niveau: Flotteur Type de détection du niveau: mécanique Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 5,4 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Scie cloche pour DN 100/125/150 | 500100 | Afficher | |
Scie cloche pour DN 50/70/100 | 500101 | Afficher | |
Accessoires pour câbles Rallonge pour sonde | 80889 | Afficher | |
Accessoires pour câbles Rallonge pour pompe | 80891 | Afficher | |
Joint pour passage de tuyau, DN 50 | 850114 | Afficher | |
Joint pour passage de tuyau, DN 70 | 850116 | Afficher | |
Joint pour passage de tuyau, DN 100 | 850117 | Afficher | |
Joint pour passage de tuyau, DN 125 | 850118 | Afficher | |
Joint pour passage de tuyau, DN 150 | 850119 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Ouverture à une main pour dispositif antiretour | 680018 | Afficher | |
Joint pour refoulement | 680067 | Afficher | |
Couvercle avec joint | 680076 | Afficher | |
Joint pour rehausse, à partir de 07/2014 | 680150 | Afficher | |
Couvercle d : 420 mm, jusqu'à 03/2004 | 680326 | Afficher | |
Raccord de pompe avec joint et clapet | 680475 | Afficher | |
Raccord de pompe Minilift, Aqualift S | 680760 | Afficher | |
Corps de clapet Mono, avec raccord de pompe | 680761 | Afficher | |
Fermeture rotative pour verrouiller le raccord de pompe | 680762 | Afficher | |
Tuyau d'arrivée DN 100 pour Aqualift S 100/200 | 680986 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- TÜV marque de test (pruefzeichen): ID 1111241937
- Type d'installation (einbausituation): pose hors sol à l'abri du gel
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux grises
- Pompe (pumpe): GTF 1250
- (ausfuehrung):
- Nature du système (anlagenart): Installation individuelle
