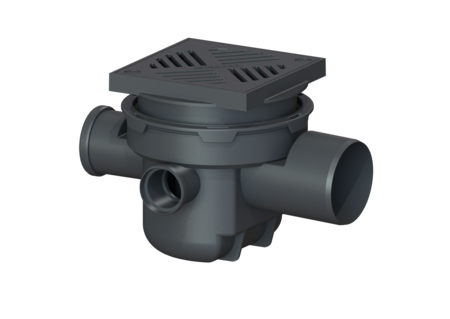

Corps de base L’universel
DN 100, grille noire, prot. anti-retour
KESSEL Corps de base L’universel, pose encastrée en dalle, tubulure latéral, type de couvercle Grille, noir, Couvercle de recouvrement Composite, WU sans, protection antiretour Type 5
- Montage flexible : rehausse télescopique pivotante
- Protection antiretour intégrée
- réglable en hauteur
Numéro d'article | 27611 |
---|---|
GTIN | 4026092007822 |
Groupe de remise | 10 |
Corps de base L’universel DN 100, grille noire, prot. anti-retour
Le corps de base en composite est équipé d’un clapet antiretour amovible avec deux battants, d’un verrouillage d'urgence à actionnement manuel ainsi que d’un panier à boue. Le corps de base dispose par ailleurs de deux arrivées d’un DN de 50 et d’une arrivée d’un DN de 70 avec un tampon. Matériau : PP Modèle Contenance du débourbeur: oui Verrouillage d'urgence: oui Bride WU: sans Clapets anti-retour mécaniques: 2 Caractéristiques générales Couleur: noir Norme: EN 1253 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Nature des eaux usées: Eaux grises Type d'installation: pose encastrée en dalle État à la livraison: prêt au raccordement Protection anti-retour: Type 5 Dispositif anti-odeur: compris Dimensions Poids net: 2,69 kg Poids brut: 3,02 kg Dimensions d'encastrement, largeur: 320 mm Dimensions d'encastrement, longueur: 400 mm Profondeur de pose: 216 - 276 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 380 mm Largeur: 300 mm Dimensions d'emballage, longueur: 380 mm Dimensions d'emballage, largeur: 295 mm Dimensions d’emballage, hauteur: 257 mm Cuve/corps de base Type de raccordement: latéral Caractéristiques fonctionnelles Type de couvercle: Grille Matériau du couvercle de recouvrement: Composite Couleur du couvercle: noir Classe de charge: K 3 (EN 1253-1) Taille de la grille, longueur: 188 mm Taille de la grille, largeur: 188 mm Taille de grille, hauteur: 25 mm Contenance du débourbeur: oui Grille Taille de la grille, longueur: 188 mm Taille de la grille, largeur: 188 mm Taille de grille, hauteur: 25 mm
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Rallonge de rehausse avec bride de compression, contre-bride | 27298 | Afficher | |
Adaptateur DN 100/70 | 27602 | Afficher | |
Protection antirongeurs Insert en acier inoxydable | 27609 | Afficher | |
Rallonge de rehausse bride de compression, Contre-bride | 48958 | Afficher | |
Bande d'étanchéité pour Système 200, Béton étanche | 48982 | Afficher | |
Rallonge de rehausse Système 200, H : 175 mm | 48988 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Clapet anti-retour Module pour siph. de cave avec 2 clapets | 27603 | Afficher | |
Panier à boue pour siphon de cave "L'universel". | 27604 | Afficher | |
Grille 188x188 mm, en composite, noir | 27613 | Afficher | |
Rehausse pour grille en plastique | 27714 | Afficher | |
Joint Joint à lèvre | 680183 | Afficher | |
Dispositif de contrôle avec joint | 70214 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance |
- Diamètre nominal (DN) (nennweite): 100
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- Type d'installation (einbausituation): pose encastrée en dalle
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux grises
- Type de raccordement (stutzen_ausfuehrung): latéral
- Classe de charge (belastungsklasse): K 3 (EN 1253-1)
- Protection anti-retour (rueckstauschutz): Type 5
- Dispositif anti-odeur (geruchsverschluss): compris
