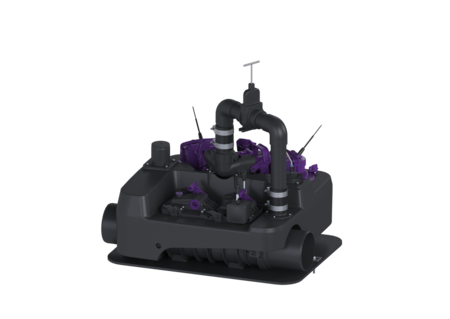

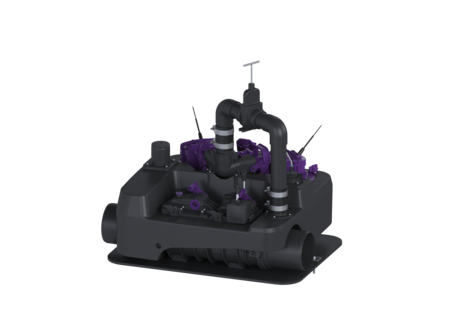

Poste de relevage Ecolift L
Duo, FKA, SPF 1350-S3, Direct
KESSEL Poste de relevage Ecolift L, eaux usées Eaux vannes, sur la conduite d'évacuation des eaux usées hors sol, sortie DN 150 mm, avec 2 pompes SPF 1350 submersibles, mode de fonctionnement S3 – 50 %, détection du niveau pneumatique, oui
- Fonction hybride : l’écoulement se fait gravitairement jusqu'au canal - insert de pompe qu’en cas de refoulement
- Silencieux et peu encombrant
- Maintenance sans outils
Numéro d'article | 22007 |
---|---|
GTIN | 4026092105856 |
Groupe de remise | 20 |
Poste de relevage Ecolift L Duo, FKA, SPF 1350-S3, Direct
L'alternative au poste de relevage pour matières fécales. Pour eaux vannes, segment inférieur en PE-LD, à monter dans une conduite d'eaux usées hors sol, écoulement jusqu’à la canalisation via une conduite de type gravitaire. Fonction de relevage avec une ou deux pompe(s), uniquement pour reflux clapet anti-retour à fermeture motorisée avec un battant oscillant supplémentaire. L'écoulement pendant la phase de montée en charge se fait via une conduite de refoulement intégrée pouvant être raccordée. Avec dispositif anti-retour et vanne d'arrêt pour la conduite de refoulement. Avec joints traversants DN 70 pour la conduite d'aération et de ventilation présente sur site. Système de fermeture pour conduite d'eaux usées en composite assurant une fermeture fiable de la conduite d'eaux usées en cas de reflux. Comprend un battant oscillant avec verrouillage d'urgence (pour un verrouillage manuel si besoin) et un mécanisme de fermeture à actionnement électrique motorisé, sonde protégée contre la rupture de fils incluse pour la détection des reflux. Gestionnaires avec système d'autodiagnostic intégré (SDS), affichage à l’écran des états de fonctionnement et batterie de secours intégrée pour l’alarme. Arborescence conviviale du menu avec écran à plusieurs lignes. Avec système d'autodiagnostic (SDS) et fonction de rappel de la prochaine maintenance. Affichage des valeurs mesurées actuelles. Réglage facile des principaux paramètres fonctionnels, avec compteur des heures de service et contact sec. Transmission en option des messages d'alarme et d’erreurs globales via l’interface GSM. Gestionnaire avec affichage en texte clair dans six langues. Caractéristiques générales Couleur: noir Nature des eaux usées: Eaux vannes Type d'installation: sur la conduite d'évacuation des eaux usées hors sol Homologation: Z-53.2-493 Type de protection moteur: IP 68 Dimensions Poids net: 50,47 kg Poids brut: 76,19 kg Longueur: 700 mm Largeur: 850 mm Hauteur: 839 mm Dimensions d'emballage, longueur: 855 mm Dimensions d'emballage, largeur: 775 mm Dimensions d’emballage, hauteur: 640 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 50 Diamètre extérieur (DA) de refoulement: 63 mm Diamètre nominal de la sortie (DN): 150 mm Volume utile: 20 l Contenance d'eaux usées Volume total: 66 l Aide à l'installation Pompe: SPF 1350 Nombre de pompes: 2 Courant nominal: 6 A Catégorie de protection de la pompe: IP 68 (3m/48h) Capacité de refoulement maxi: 26 m³/h Hauteur de relevage maxi: 10 m Puissance P1: 1,35 kW Puissance P2: 0,86 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): C 16 A Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 5 m Longueur du câble d'alimentation pour moteur de volet: 5 m Commande Gestionnaire: Comfort Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Fréquence du réseau: 50 Hz Tension de service: 230 V Longueur du câble d'alimentation du gestionnaire: 1 m Fusible requis (protection de ligne): C 16 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Console murale pour Ecolift L | 22200 | Afficher | |
Filtre à charbon actif pour DN 70 | 22202 | Afficher | |
Sonde de niveau pour Ecolift L | 22203 | Afficher | |
Dispositif d'alarme optique pour Ecolift L | 22205 | Afficher | |
Accessoires pour câbles Rallonge pour sonde | 80889 | Afficher | |
Accessoires pour câbles Rallonge pour moteur | 80890 | Afficher | |
Accessoires pour câbles Rallonge pour pompe | 80891 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Couvercle de verrouillage pour Ecolift L FKA | 681155 | Afficher | |
Manchon de sortie pour Ecolift L | 681157 | Afficher | |
Kit de fixation avec l’équerre et vis | 681158 | Afficher | |
Filtre à charbon actif boîtier inclus | 681159 | Afficher | |
Filtre à charbon actif sans boîtier | 681160 | Afficher | |
Pompe de remplacement SPF 1350, 5 m | 681161 | Afficher | |
Tuyau en Y avec corps de clapet | 681162 | Afficher | |
Verrouillage pour corps de clapet | 681163 | Afficher | |
Capteur de pression avec capuchon d‘obturation, tuyau de 5 m | 681164 | Afficher | |
Refoulement pour manchon d‘évacuation | 681165 | Afficher | |
Ouverture à une main pour dispositif d‘alarme | 681166 | Afficher | |
Dispositif d'arrêt pour conduite de refoulement DN 63 | 681167 | Afficher | |
Gestionnaire pour Ecolift L Comfort Duo | 681169 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Déclaration de performance | |
Déclaration de conformité |
- Gestionnaire (schaltgeraet): Comfort
- Type d'installation (einbausituation): sur la conduite d'évacuation des eaux usées hors sol
- Nature des eaux usées (abwasserart_de): Eaux vannes
