Poste de relevage antir. Ecolift
DN 150, Dalle, carrelable

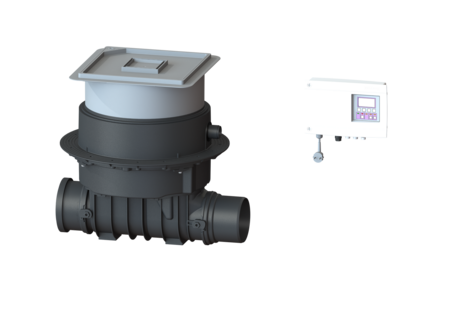

KESSEL Poste de relevage antir. Ecolift, eaux usées Eaux vannes, pose encastrée en dalle, avec une pompe SPZ 1000 submersible, classe de charge K 3, diamètre extérieur (DA) 160 mm, détection du niveau Sonde optique
- Fonction hybride : l’écoulement se fait gravitairement jusqu'au canal - insert de pompe qu’en cas de refoulement
- Silencieux et peu encombrant
- Double sécurité grâce au clapet anti-retour et la boucle anti-retour
Numéro d'article | 21150X |
---|---|
GTIN | 4026092046869 |
Groupe de remise | 20 |
Poste de relevage antir. Ecolift DN 150, Dalle, carrelable
Le poste de relevage antiretour pour eaux usées avec et sans matières fécales est équipé d'une pompe et d'un système de fermeture motorisé. En l’état normal, la section de conduit est ouverte librement et l’écoulement se fait gravitairement jusqu’au canal. Le refoulement est détecté par une sonde optique, ce qui entraîne la fermeture automatique du système de fermeture motorisé. L’écoulement pendant la phase de montée en charge se produit via une conduite de refoulement, qui entraîne les eaux usées via le niveau des plus hautes eaux et l’achemine dans le canal. Orifice de raccorcdement dans le corps de base pour le montage encastré au sol, avec joint pour la conduite de refoulement et le conduit pour câbles. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la technique pilote de bâtiment via un contact sans potentiel ou qui peut émettre des messages d’alarme et de défauts via une interface GSM. Modèle Verrouillage d'urgence: oui Joint traversant du conduit pour câbles (DN): 50 Type de commande: Gestionnaire Type de protection de la sonde: IP 68 (3 m/48h) Clapets anti-retour motorisés: 1 Caractéristiques générales Couleur: noir Diamètre nominal (DN): 150 Diamètre extérieur (DA): 160 mm Nature des eaux usées: Eaux vannes Type d'installation: pose encastrée en dalle État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Homologation: Z-53.2-487 Type de moteur: KSM 140 Type de protection moteur: IP 68 (3m/48h) Dispositif anti-odeur: Multistop Dimensions Poids net: 28 kg Poids brut: 33,5 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 750 mm Dimensions d'encastrement, longueur: 750 mm Hauteur de chute: 9 mm Profondeur de pose: 516 - 669 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 656 mm Largeur: 590 mm Dimensions d'emballage, longueur: 785 mm Dimensions d'emballage, largeur: 615 mm Dimensions d’emballage, hauteur: 550 mm Cuve/corps de base Pression nominale (PN): 6 Diamètre extérieur (DA) de refoulement: 40 mm Type de raccordement: avec extrémité pointue et manchon Caractéristiques fonctionnelles Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Couvercle de protection avec siphon: oui Verrouillage: Lock & Lift Classe de charge: K 3 (EN 1253-1) Hauteur maxi du revêtement: 16 mm Aide à l'installation Pompe: SPZ 1000 Nombre de pompes: 1 Poids, pompe: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 5,2 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,97 Catégorie de protection de la pompe: IP 68 (3m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 11,5 m³/h Hauteur de relevage maxi: 10 m Régime: 2800 U/min Puissance P1: 1,2 kW Puissance P2: 0,69 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Outil tranchant Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Comfort Puissance en veille: 5 W Dispositif d’alarme: Sonde optique Nature de détection du niveau: Sonde optique Type de détection du niveau: optique Type de protection du gestionnaire: IP 54 Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: oui Interface GSM: non Port USB: non Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Fusible requis (protection de ligne): C 16 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Report d'alarme Câble de 20 m, 2x0,75 qmm | 20162 | Afficher | |
Kit de conduites de refoulement Conduite de refoulement de 5 m, DA 40 mm | 28040 | Afficher | |
Code d'activation pour contact sec | 80077 | Afficher | |
Accessoires pour câbles Rallonge pour sonde | 80889 | Afficher | |
Accessoires pour câbles Rallonge pour moteur | 80890 | Afficher | |
Accessoires pour câbles Rallonge pour pompe | 80891 | Afficher | |
Rallonge de rehausse H : 200 mm | 83070 | Afficher | |
Rallonge de rehausse H : 234 mm, avec bride et contre-bride | 83073 | Afficher | |
Rallonge de rehausse H : 360 mm, avec bride centrale | 83075 | Afficher | |
Kit de montage étanche DA: 40 mm, destiné aux entrepreneurs | 83077 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Couvercle de verrouillage Ecolift Côté sortie | 21056 | Afficher | |
Couvercle de verrouillage Côté arrivée | 28054 | Afficher | |
Ventilation avec filtre à charbon actif | 28060 | Afficher | |
Filtre à charbon actif 5 pièces | 28061 | Afficher | |
Gestionnaire Comfort 230 V, Ecolift, Pumpfix F de 01/2011 | 28071 | Afficher | |
Kit de remplacement des lames KTP 1000 / SPZ 1000 | 28075 | Afficher | |
Pompe de remplacement KTP/SPZ1000 230 V, câble de 5 mètres de long | 28351 | Afficher | |
Ouverture à une main pour dispositif antiretour | 680018 | Afficher | |
Pile Pile 9 V | 680034 | Afficher | |
Support battant pour clapet motorisé et mécanique | 680101 | Afficher | |
Refoulement Ecolift, pose encastrée en dalle | 680105 | Afficher | |
Joint pour rehausse, à partir de 07/2014 | 680150 | Afficher | |
Raccord d'évacuation DN 70, avec joint | 680215 | Afficher | |
Joint couvercle de protection, système 330 mm | 686114 | Afficher | |
Kit d’étanchéité Pumpfix, Ecolift | 70319 | Afficher | |
Clapet anti-retour motorisés, avec support battant | 80038 | Afficher | |
Support battant pour clapet motorisé avec supp. battant | 80039 | Afficher | |
Moteur d’entraînement montage prêt au raccordem., câble de 5 m | 80076 | Afficher | |
Kit pièce de rechange sonde opt. Câble de 5 m | 80888 | Afficher | |
Adaptateur Kit de sonde optique | 80892 | Afficher | |
Couvercle protection 366 x 366 mm a. corps d'avaloir plat, Multistop, plat | 830045 | Afficher | |
Rehausse système 400 verrouillable, gris argenté | 830065 | Afficher | |
Extrémité pointue DN 125, avec joint | 83082 | Afficher | |
Manchon DN 125, avec joint | 83086 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Rapports et certificats d'essai | |
Déclaration de performance |
- Diamètre nominal (DN) (nennweite): 150
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Gestionnaire (schaltgeraet): Comfort
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- TÜV marque de test (pruefzeichen): ID 1111241795
- Type d'installation (einbausituation): pose encastrée en dalle
- Type de couvercle (abdeckungsart): Couvercle carrelable
- Longueur (laenge): 656 mm
- Largeur (breite): 590 mm
