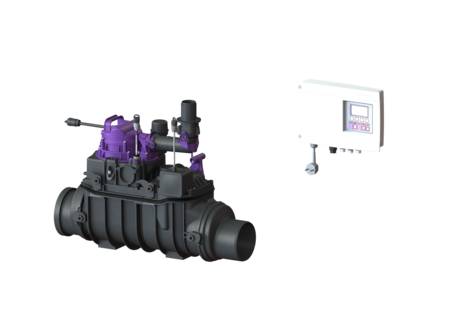

Poste de relevage antir. Ecolift

DN 125, hors sol

21125
21125

KESSEL Poste de relevage antir. Ecolift, eaux usées Eaux vannes, sur la conduite d'évacuation des eaux usées hors sol, avec une pompe SPZ 1000 submersible, diamètre extérieur (DA) 125 mm, détection du niveau Sonde optique

  • Fonction hybride : l’écoulement se fait gravitairement jusqu'au canal - insert de pompe qu’en cas de refoulement
  • Silencieux et peu encombrant
  • Double sécurité grâce au clapet anti-retour et la boucle anti-retour
Numéro d'article 21125
GTIN 4026092046777
Groupe de remise 20

Poste de relevage antir. Ecolift DN 125, hors sol
Le poste de relevage antiretour pour eaux usées avec et sans matières fécales est équipé d'une pompe et d'un système de fermeture motorisé. En l’état normal, la section de conduit est ouverte librement et l’écoulement se fait gravitairement jusqu’au canal. Le refoulement est détecté par une sonde optique, ce qui entraîne la fermeture automatique du système de fermeture motorisé. L’écoulement pendant la phase de montée en charge se produit via une conduite de refoulement, qui entraîne les eaux usées via le niveau des plus hautes eaux et l’achemine dans le canal. Orifice de raccorcdement dans le corps de base pour le montage encastré au sol, avec joint pour la conduite de refoulement et le conduit pour câbles. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la technique pilote de bâtiment via un contact sans potentiel ou qui peut émettre des messages d’alarme et de défauts via une interface GSM. Modèle Verrouillage d'urgence: oui Joint traversant du conduit pour câbles (DN): 50 Type de commande: Gestionnaire Type de protection de la sonde: IP 68 (3 m/48h) Clapets anti-retour motorisés: 1 Caractéristiques générales Couleur: noir Diamètre nominal (DN): 125 Diamètre extérieur (DA): 125 mm Nature des eaux usées: Eaux vannes Type d'installation: sur la conduite d'évacuation des eaux usées hors sol État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Homologation: Z-53.2-487 Type de moteur: KSM 140 Type de protection moteur: IP 68 (3m/48h) Dimensions Poids net: 20 kg Poids brut: 25,5 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 2000 mm Hauteur de chute: 9 mm Longueur: 645 mm Largeur: 243 mm Hauteur: 405 mm Dimensions d'emballage, longueur: 785 mm Dimensions d'emballage, largeur: 385 mm Dimensions d’emballage, hauteur: 465 mm Cuve/corps de base Pression nominale (PN): 6 Diamètre extérieur (DA) de refoulement: 40 mm Type de raccordement: avec extrémité pointue et manchon Aide à l'installation Pompe: SPZ 1000 Nombre de pompes: 1 Poids, pompe: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 5,2 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,97 Catégorie de protection de la pompe: IP 68 (3m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 11,5 m³/h Hauteur de relevage maxi: 10 m Régime: 2800 U/min Puissance P1: 1,2 kW Puissance P2: 0,69 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Outil tranchant Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Comfort Puissance en veille: 5 W Dispositif d’alarme: Sonde optique Nature de détection du niveau: Sonde optique Type de détection du niveau: optique Type de protection du gestionnaire: IP 54 Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: oui Interface GSM: non Port USB: non Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Fusible requis (protection de ligne): C 16 A
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
20162 Report d'alarme Câble de 20 m, 2x0,75 qmm 20162 Afficher
28040 Kit de conduites de refoulement Conduite de refoulement de 5 m, DA 40 mm 28040 Afficher
80077 Code d'activation pour contact sec 80077 Afficher
80889 Accessoires pour câbles Rallonge pour sonde 80889 Afficher
80890 Accessoires pour câbles Rallonge pour moteur 80890 Afficher
80891 Accessoires pour câbles Rallonge pour pompe 80891 Afficher
  Titre Numéro d'article
21056 Couvercle de verrouillage Ecolift Côté sortie 21056 Afficher
28052 Couvercle de verrouillage Côté arrivée 28052 Afficher
28060 Ventilation avec filtre à charbon actif 28060 Afficher
28061 Filtre à charbon actif 5 pièces 28061 Afficher
28071 Gestionnaire Comfort 230 V, Ecolift, Pumpfix F de 01/2011 28071 Afficher
28351 Pompe de remplacement KTP/SPZ1000 230 V, câble de 5 mètres de long 28351 Afficher
680018 Ouverture à une main pour dispositif antiretour 680018 Afficher
680034 Pile Pile 9 V 680034 Afficher
680101 Support battant pour clapet motorisé et mécanique 680101 Afficher
680102 Refoulement Ecolift, pose conduite hors sol 680102 Afficher
70319 Kit d’étanchéité Pumpfix, Ecolift 70319 Afficher
80038 Clapet anti-retour motorisés, avec support battant 80038 Afficher
80039 Support battant pour clapet motorisé avec supp. battant 80039 Afficher
80076 Moteur d’entraînement montage prêt au raccordem., câble de 5 m 80076 Afficher
80888 Kit pièce de rechange sonde opt. Câble de 5 m 80888 Afficher
80892 Adaptateur Kit de sonde optique 80892 Afficher
83082 Extrémité pointue DN 125, avec joint 83082 Afficher
83086 Manchon DN 125, avec joint 83086 Afficher
  • Diamètre nominal (DN) (nennweite): 125
  • Gestionnaire (schaltgeraet): Comfort
  • TÜV marque de test (pruefzeichen): ID 1111241795
  • Type d'installation (einbausituation): sur la conduite d'évacuation des eaux usées hors sol
  • Nature des eaux usées (abwasserart_de): Eaux vannes
  • Longueur (laenge): 645  mm
  • Largeur (breite): 243  mm
