Poste de relevage antir. Ecolift
DN 100, hors sol
KESSEL Poste de relevage antir. Ecolift, eaux usées Eaux vannes, sur la conduite d'évacuation des eaux usées hors sol, avec une pompe SPZ 1000 submersible, diamètre extérieur (DA) 110 mm, détection du niveau Sonde optique
- Fonction hybride : l’écoulement se fait gravitairement jusqu'au canal - insert de pompe qu’en cas de refoulement
- Silencieux et peu encombrant
- Double sécurité grâce au clapet anti-retour et la boucle anti-retour
Numéro d'article | 21100 |
---|---|
GTIN | 4026092046760 |
Groupe de remise | 20 |

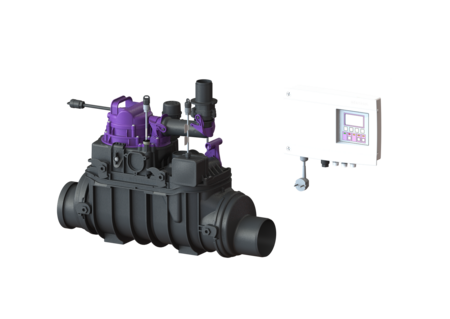

Poste de relevage antir. Ecolift DN 100, hors sol

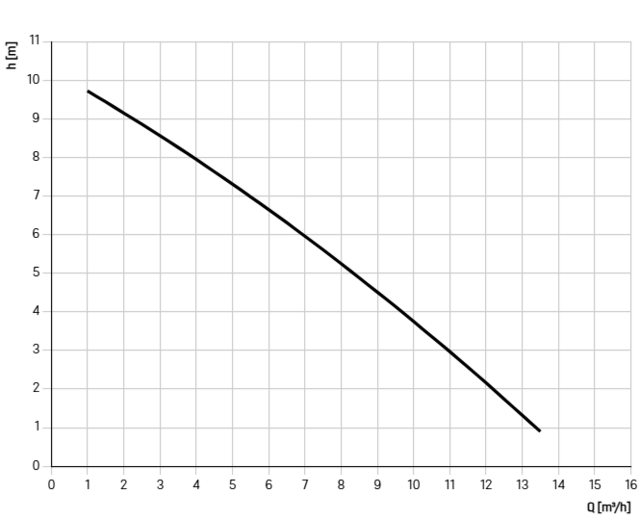

Le poste de relevage antiretour pour eaux usées avec et sans matières fécales est équipé d'une pompe et d'un système de fermeture motorisé. En l’état normal, la section de conduit est ouverte librement et l’écoulement se fait gravitairement jusqu’au canal. Le refoulement est détecté par une sonde optique, ce qui entraîne la fermeture automatique du système de fermeture motorisé. L’écoulement pendant la phase de montée en charge se produit via une conduite de refoulement, qui entraîne les eaux usées via le niveau des plus hautes eaux et l’achemine dans le canal. Orifice de raccorcdement dans le corps de base pour le montage encastré au sol, avec joint pour la conduite de refoulement et le conduit pour câbles. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la technique pilote de bâtiment via un contact sans potentiel ou qui peut émettre des messages d’alarme et de défauts via une interface GSM. Modèle Verrouillage d'urgence: oui Joint traversant du conduit pour câbles (DN): 50 Type de commande: Gestionnaire Type de protection de la sonde: IP 68 (3 m/48h) Clapets anti-retour motorisés: 1 Caractéristiques générales Couleur: noir Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Nature des eaux usées: Eaux vannes Type d'installation: sur la conduite d'évacuation des eaux usées hors sol État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Homologation: Z-53.2-487 Type de moteur: KSM 140 Type de protection moteur: IP 68 (3m/48h) Dimensions Poids net: 20 kg Poids brut: 25,5 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 2000 mm Hauteur de chute: 9 mm Longueur: 642 mm Largeur: 243 mm Hauteur: 405 mm Dimensions d'emballage, longueur: 785 mm Dimensions d'emballage, largeur: 385 mm Dimensions d’emballage, hauteur: 465 mm Cuve/corps de base Pression nominale (PN): 6 Diamètre extérieur (DA) de refoulement: 40 mm Type de raccordement: avec extrémité pointue et manchon Aide à l'installation Pompe: SPZ 1000 Nombre de pompes: 1 Poids, pompe: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 5,2 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,97 Catégorie de protection de la pompe: IP 68 (3m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 11,5 m³/h Hauteur de relevage maxi: 10 m Régime: 2800 U/min Puissance P1: 1,2 kW Puissance P2: 0,69 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Outil tranchant Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Comfort Puissance en veille: 5 W Dispositif d’alarme: Sonde optique Nature de détection du niveau: Sonde optique Type de détection du niveau: optique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: oui Interface GSM: non Port USB: non Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Fusible requis (protection de ligne): C 16 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Report d'alarme Câble de 20 m, 2x0,75 qmm | 20162 | Afficher | |
Kit de conduites de refoulement Conduite de refoulement de 5 m, DA 40 mm | 28040 | Afficher | |
Code d'activation pour contact sec | 80077 | Afficher | |
Accessoires pour câbles Rallonge pour sonde | 80889 | Afficher | |
Accessoires pour câbles Rallonge pour moteur | 80890 | Afficher | |
Accessoires pour câbles Rallonge pour pompe | 80891 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Couvercle de verrouillage Ecolift Côté sortie | 21056 | Afficher | |
Couvercle de verrouillage Côté arrivée | 28052 | Afficher | |
Ventilation avec filtre à charbon actif | 28060 | Afficher | |
Filtre à charbon actif 5 pièces | 28061 | Afficher | |
Gestionnaire Comfort 230 V, Ecolift, Pumpfix F de 01/2011 | 28071 | Afficher | |
Pompe de remplacement KTP/SPZ1000 230 V, câble de 5 mètres de long | 28351 | Afficher | |
Ouverture à une main pour dispositif antiretour | 680018 | Afficher | |
Pile Pile 9 V | 680034 | Afficher | |
Support battant pour clapet motorisé et mécanique | 680101 | Afficher | |
Refoulement Ecolift, pose conduite hors sol | 680102 | Afficher | |
Kit d’étanchéité Pumpfix, Ecolift | 70319 | Afficher | |
Clapet anti-retour motorisés, avec support battant | 80038 | Afficher | |
Support battant pour clapet motorisé avec supp. battant | 80039 | Afficher | |
Moteur d’entraînement montage prêt au raccordem., câble de 5 m | 80076 | Afficher | |
Kit pièce de rechange sonde opt. Câble de 5 m | 80888 | Afficher | |
Adaptateur Kit de sonde optique | 80892 | Afficher | |
Extrémité pointue DN 100, avec joint | 83081 | Afficher | |
Manchon DN 100, avec joint | 83085 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Rapports et certificats d'essai | |
Déclaration de performance |
- Diamètre nominal (DN) (nennweite): 100
- Gestionnaire (schaltgeraet): Comfort
- TÜV marque de test (pruefzeichen): ID 1111241795
- Type d'installation (einbausituation): sur la conduite d'évacuation des eaux usées hors sol
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Longueur (laenge): 642 mm
- Largeur (breite): 243 mm
